5.2.18. Датчик температуры охлаждающей жидкости (ECT)

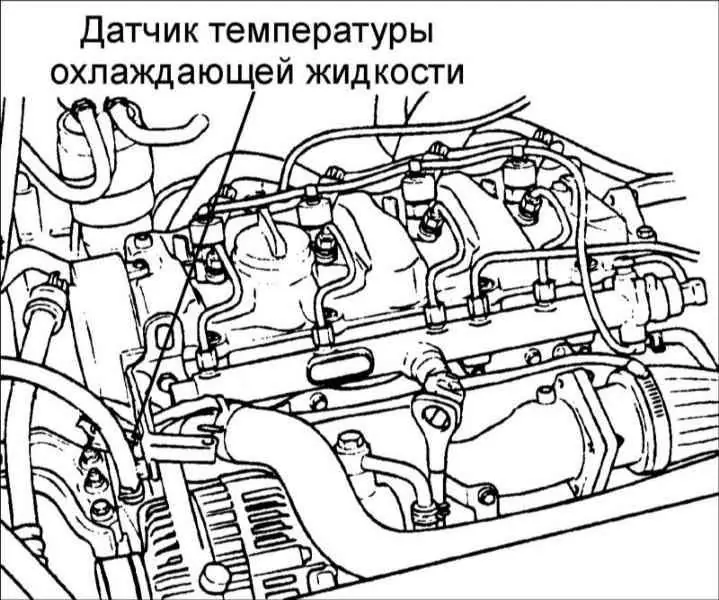

Датчик температуры охлаждающей жидкости установлен в головке цилиндров и контролирует температуру охлаждающей жидкости и передает сигнал ECU. В качестве датчика используется терморезистор, который чувствителен к изменениям температуры.

Электрическое сопротивление терморезистора уменьшается при увеличении температуры. По выходному напряжению датчика ECU определяет температуру двигателя и обеспечивает оптимальное соотношение воздуха и топлива при работе холодного двигателя.

Проверка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите датчик с головки цилиндров.

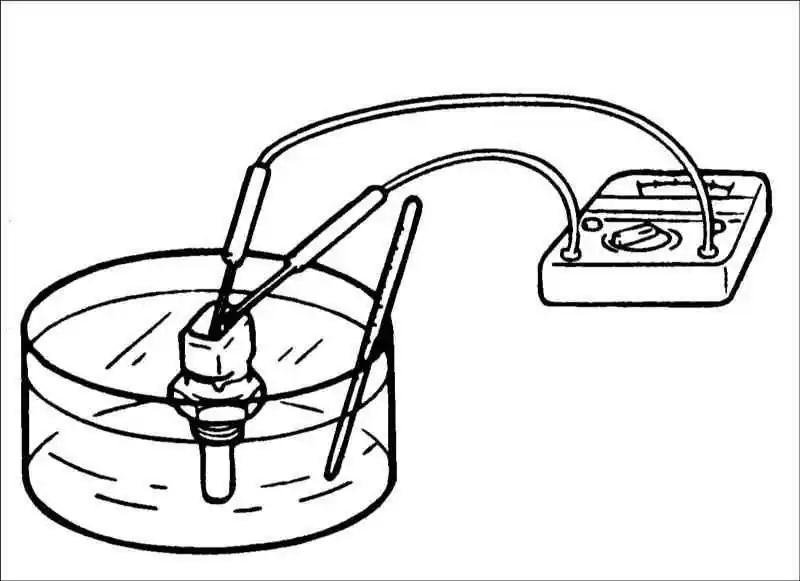

  2. Нагревая сосуд с водой и расположенным в нем датчиком, проверьте его сопротивление.

Датчик температуры охлаждающей жидкости

Температура
Сопротивление, кОм
–20°C
14,13–16,83
0°C
5,79
20°C
2,31–2,59
40°C
1,48
60°C
0,586
80°C
0,322

Указатель температуры охлаждающей жидкости

Температура
Сопротивление, Ом
60°C
125
85°C
42,6–54,2
110°C
22,1–26,2
125°C
15,2
  1. Если сопротивление датчика отличается от требуемого, замените датчик.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Нанесите на резьбу датчика герметик THREEBOND TB 2403 или эквивалентный.
  2. Вверните датчик и затяните его моментом, приведенным в спецификации. Момент затяжки: 20–40 Н•м.
  3. Подсоедините к датчику разъем.
