10.24. Снятие и установка редукторной сборки

Cм. иллюстрацию Конструкция редукторной сборки .


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

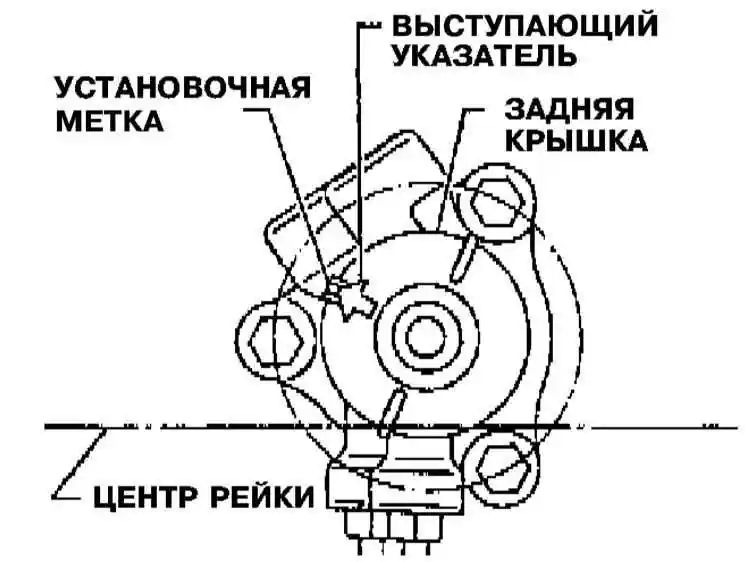

  1. Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Приведите передние колеса в прямолинейное положение, — прямолинейное положение идентифицируется по меткам на задней крышке и картере рулевого механизма.

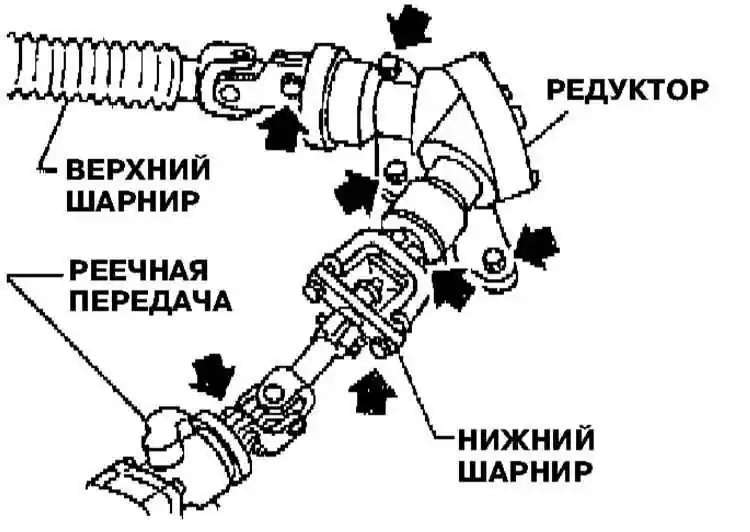

  1. Отсоедините верхний и нижний карданные шарниры от картера редукторной сборки рулевого механизма. Снимите редукторную сборку. В случае необходимости снимите нижний шарнир, отсоединив его от вала ведущей шестерни реечной передачи.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь, что передние колеса автомобиля по-прежнему находятся в прямолинейном положении.
  2. Установите редукторную сборку на свое штатное место.

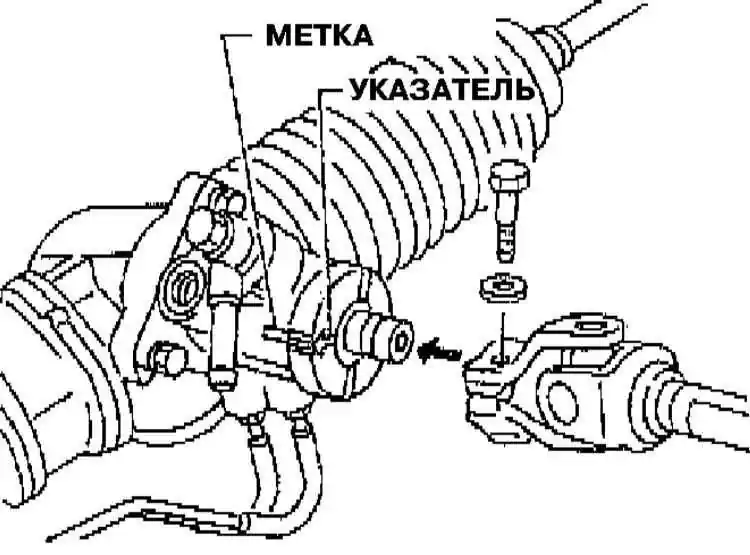

  1. Подсоедините нижний карданный шарнир к валу ведущей шестерни реечной передачи, проследив за правильностью совмещения идентификационных меток на задней крышке картера.
  1. Следя, чтобы метки не сместились, вверните и затяните крепежный болт.

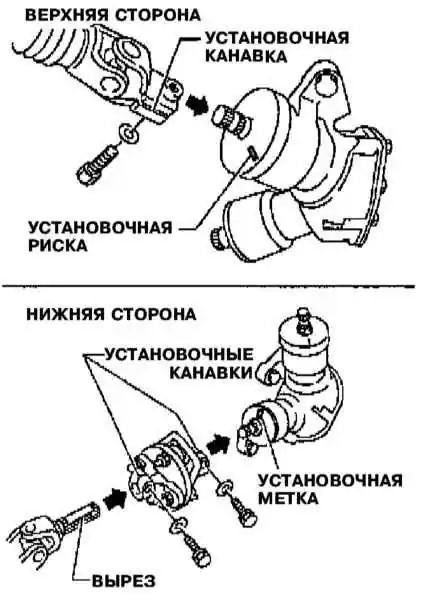

  1. При подсоединении верхнего и нижнего карданных шарниров к проследите за правильностью их расположения.
