3.2.2.25. Привод газораспределительного механизма бензиновые двигателей

ДВИГАТЕЛИ 4ZD1 И 4ZE1

Звездочка распределительного вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите зубчатый ремень.

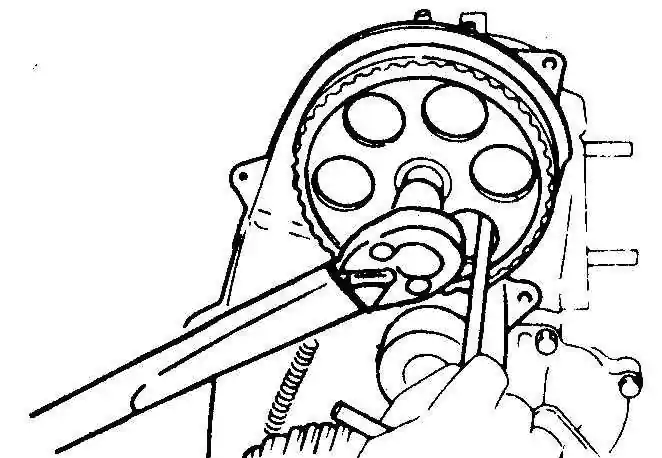

3. Отверните болт и снимите звездочку распределительного вала. Чтобы облегчить снятие звездочки осторожно постучите по ней молотком и сдвиньте с места.
4. Снимите сальник распределительного вала (который подлежит замене).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Совместите метки на звездочке распределительного вала и на задней крышке зубчатого ремня, установите звездочку. Наденьте ремень.
2. Подведите ролик натяжителя к ремню, чтобы ролик уперся в ремень под действием пружины.
3. Проверните коленчатый вал на 2 полных оборота в направлении противоположном нормальному вращению и убедитесь, что установочные метки снова совпали.
4. Отпустите болт ролика натяжителя, чтобы ремень натянулся под действием пружины. Затяните болт ролика с моментом 22 Н.м.
5. Установите крышки зубчатого ремня и шкив коленчатого вала.
6. Соедините батарею с массой, запустите двигатель и убедитесь в отсутствии течи.

Ведущая звездочка коленчатого вала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите зубчатый ремень.
3. Отверните болт и с помощью съемника снимите звездочку коленчатого вала.
4. Снимите сальник коленчатого вала (который подлежит замене).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Совместите метки на ведущей звездочке коленчатого вала и на крышке держателя сальника.
2. Проверьте совмещение установочных меток распределительного вала и оденьте ремень.
3. Подведите ролик натяжителя к ремню, чтобы ролик уперся в ремень под действием пружины.
4. Проверните коленчатый вал на 2 полных оборота в направлении противоположном нормальному вращению и убедитесь, что установочные метки снова совпали.
5. Отпустите болт ролика натяжителя, чтобы ремень натянулся под действием пружины. Затяните болт ролика с моментом 22 Н.м.
6. Установите крышки зубчатого ремня и шкив коленчатого вала.
7. Остальные процедуры выполняются в обратном порядке.
