17.19. Проверка функционирования и замена мотора стеклоочистителей

Очистители ветрового стекла

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители - общая информация).
  2. Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя).
  3. Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители - общая информация). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
  4. Снимите мотор привода стеклоочистителей (см. п. 1-5). Поверните ключ зажигания в положение ON.
  5. При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, - восстановите нарушенное заземление.

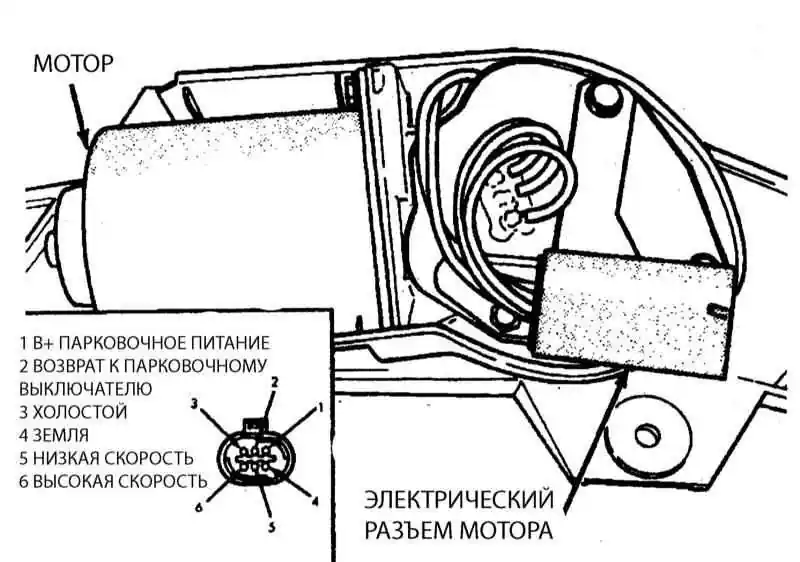

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

  1. Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
  3. Снимите крышку обтекателя (Глава Кузов).
  4. Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
  5. Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

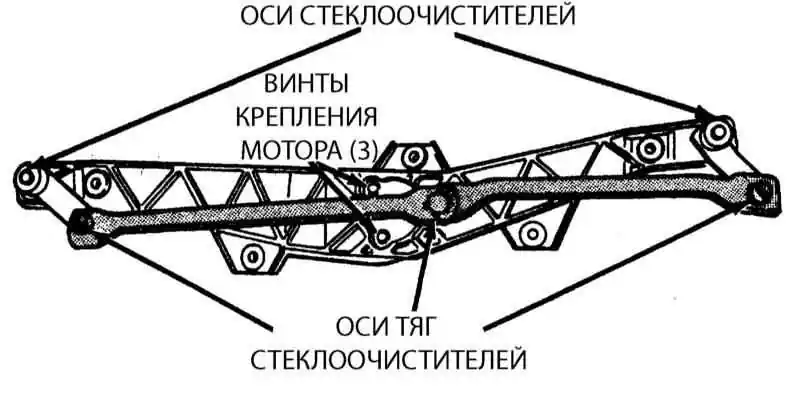

Детали сборки мотора с тягами привода рычагов стеклоочистителей.
  1. Установку производите в обратном порядке.

Очиститель стекла двери задка

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители - общая информация).
  2. Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

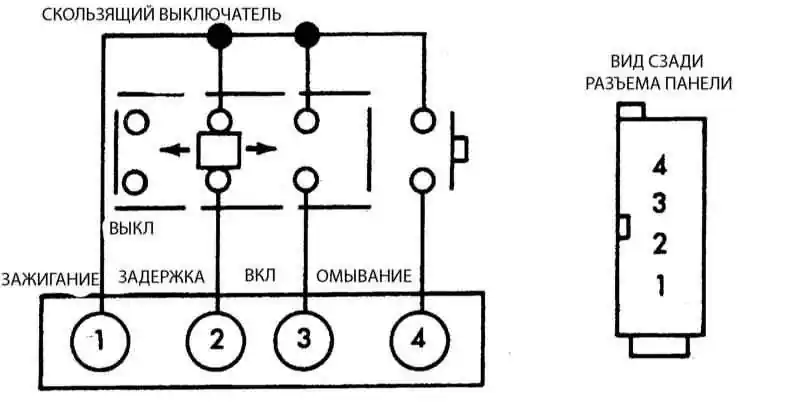

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

  1. Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
  2. Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов).
  3. Рассоедините электрический разъем на сборке мотора стеклоочистителя.
  4. Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, - произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
  5. Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

Замена

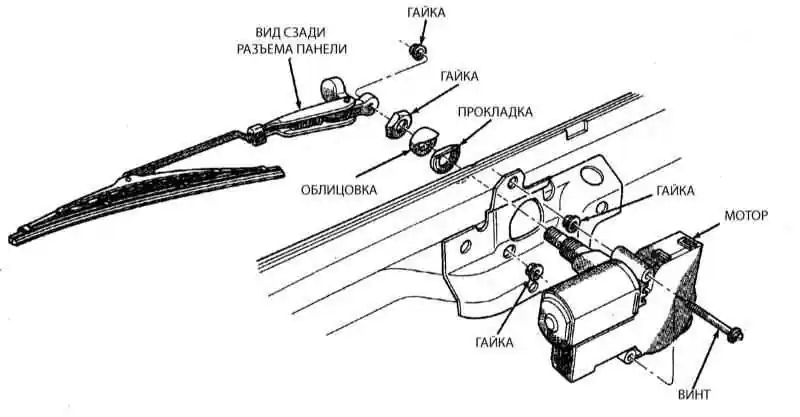

Детали установки стеклоочистителя окна двери задка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините рычаг стеклоочистителя и снимите гайку, облицовку и прокладку.
  2. Откройте дверь задка, снимите панель ее внутренней обивки (Глава Кузов) и рассоедините электрический разъем.
  3. Поддерживая мотор одной рукой, отдайте два крепежных болта, затем снимите мотор с автомобиля.
  4. Установку производите в обратном порядке.
