17.26. Принцип действия и проверка исправности электропривода зеркал заднего виде

Боковое зеркало

Электропривод изменения положения стекла зеркала заднего вида использует в своей работе два мотора; один для регулировки в вертикальной плоскости и один - в горизонтальной.

Выключатель управления оборудован селекторным устройством, обеспечивающим подачу питания на левое или правое боковые зеркала заднего вида. Повернув ключ зажигания в Стояночное (АСС) положение, опустите стекла окон попереключайте выключатель управления положением зеркал, проведя его через все положения. (влево-вправо и вверх-вниз) для обоих зеркал.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Внимательно прислушивайтесь к звукам, издаваемым моторами привода зеркал.
  2. Если мотор гудит, но зеркало не шевелится, возможно имеется неисправность механизма привода внутри зеркала. Для определения причины отказа снимите зеркало и разберите его.
  3. Если зеркала не функционируют и моторы их привода не издают никаких звуков, проверьте состояние предохранителя на 15 А в монтажном блоке, расположенном справа под панелью приборов (Раздел Предохранители - общая информация).
  4. Если предохранитель в порядке, снимите облицовку панели выключателей (Глава Кузов) для обеспечения доступа к задней стороне выключателя управления положением зеркал без отсоединения от него проводов. Включите зажигания (ключ в положение ON) и проверьте напряжение на выключателе. На одной из клемм напряжение обязательно должно присутствовать. Если напряжение на выключателе не фиксируется, проверьте проводку между выключателем и монтажным блоком предохранителей на наличие обрывов или короткого замыкания.
  5. Если напряжение имеет место, отсоедините выключатель. Проверьте проводимость выключателя во всех его рабочих положениях. В случае нарушения проводимости замените выключатель.
  6. Вновь подсоедините выключатель. Отыщите провод, идущий от выключателя к массе. Оставив выключатель подсоединенным, подключите оборудованный зажимами провод между этим проводом и массой. Если теперь привод зеркала функционирует нормально, восстановите заземление.
  7. Если привод по прежнему не функционирует, снимите зеркало и проверьте наличие питания на его проводах. Проверку производите при включенном зажигании (ключ в положении ON) и правильном положении селекторного переключателя. Проведите выключатель управления зеркалом через все рабочие положения. В каждом из них (кроме нейтрального (OFF)) напряжение должно присутствовать на одном из проводов, идущих от выключателя к зеркалу.

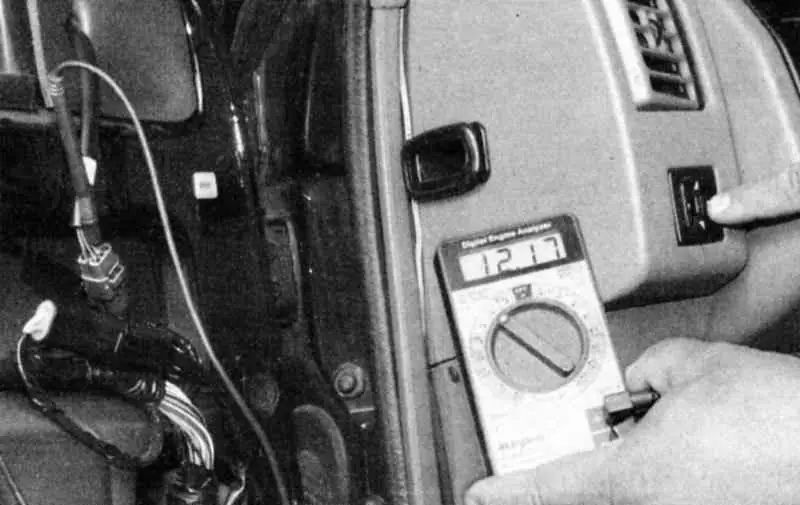

  1. Проверьте наличие напряжения на разъеме соединения выключателя с мотором привода зеркала.
  1. Если напряжение отсутствует при любом положении выключателя, проверьте проводку между ним и зеркалом на наличие обрывов и коротких замыканий.
  2. Если напряжение имеет место, снимите зеркало и проверьте его, подключая непосредственно к батарее. Если отказ будет иметь место и сейчас, замените зеркало.

Зеркало с автоматическим переключение дневного/ночного режимов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снижения интенсивности отсвета в зеркале автоматический переключатель дневного/ночного режимов осуществляет регулировку светоотражающей способности зеркала в зависимости от внешних условий. Данная функция выполняется путем применения двух фотоэлементов, один из которых обращен вперед, другой повернут назад. Элементы осуществляют управление затемнением или осветлением тонкого элктрохимически активного слоя, встроенного в стекло зеркала.
  2. При включении зажигания переведите выключатель необорудованных верхним люком моделей в Верхнее (High) или Нижнее (Low) положение, на моделях, оборудованных люком переведите выключатель в положение ON (Вкл).
  3. Прикройте обращенный вперед фотоэлемент, подсветите повернутый назад и удостоверьтесь, что произошло затемнение поверхности зеркала, затем переведите трансмиссию в положение задней передачи и убедитесь, что поверхность зеркала посветлела. Если нет, рассоедините электрический разъем. При включенном зажигании на гнезде 1 должно присутствовать напряжение батареи, проводимость между гнездом 2 и массой должна отсутствовать, гнездо 3 должно иметь проводимость при установленной на заднюю передачу трансмиссии.
  4. В случае невыполнения любого из перечисленных условий замените зеркало (Глава Кузов).
