Установка камеры заднего вида на Nissan Qashqai

Итак, в качестве камеры заднего вида была приобретена штатная видеокамера производства Nissan. Её номер по каталогу: 28442JD20A.

Поскольку в проводке моего автомобиля отсутствовал штатный разъём для подключения камеры, пришлось срезать разъём, который был на самой камере, и к оставшимся проводам припаять новые провода питания и видеокабель. Провода на разъёме штатной камеры распределены следующим образом:

• Красный: +12V (при самостоятельной установке подключается к плюсу лампы заднего хода).
• Чёрный с серыми точками: -12V (при самостоятельной установке подключается на массу, к кузову автомобиля).
• Белый с серыми точками: видеосигнал.
• Чёрный: видеоэкран.

После разборки двери пришлось открутить пять гаек на 10, которые держат пластиковую накладку с плафонами освещения номерного знака и кнопкой замка багажника. Под этой накладкой, вопреки ожиданиям, выяснилось, что Nissan штампует разные детали кузова для разных комплектаций автомобиля.

На моей двери заводское отверстие для установки камеры отсутствовало, и было лишь обозначено в виде контурного штампа. Пришлось высверливать квадратное отверстие в двери и обрабатывать его напильником.

Затем просверлили два отверстия диаметром 6 мм для винтов крепления камеры. Все просверленные отверстия обработали нейтрализатором ржавчины и грунтом. После этого камеру закрепили на задней двери.

Вид изнутри:

Далее подключили провода питания камеры. Массу (-12V) от камеры прикрутили к болту массы от заднего дворника.

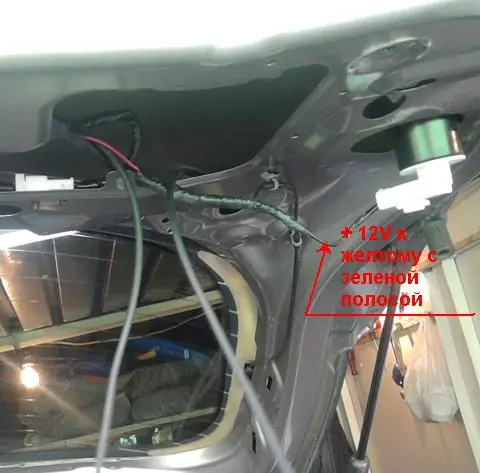

Провод +12V от камеры подключили к жёлтому проводу с зелёной полосой от разъёма лампы заднего хода.

К этому же проводу подключили управляющий провод +12V для магнитолы. Он необходим, чтобы магнитола автоматически переключала изображение на экране на вид с камеры при включении заднего хода. На некоторых магнитолах этот провод может не понадобиться — внимательно читайте инструкцию к вашей магнитоле. Затем с помощью стальной проволоки протянули видеокабель и управляющий провод через гофрированную резинку, соединяющую крышку багажника и кузов.

Резинку установили на место.

Провода опустили на дно багажника.

Их аккуратно уложили в штатные крепления.

Затем провода протянули под задним и передним порогами, спрятали под обшивку ног переднего пассажира и подключили видеокабель к входу «Camera IN» магнитолы через RCA-разъём, а управляющий провод +12V — к соответствующему проводу магнитолы. На моей JVC он фиолетового цвета с маркировкой «REVERSE GEAR SIGNAL». К сожалению, фотографий этого процесса нет.

После этого с помощью ножовки по металлу, дрели, напильника и надфиля выпилили отверстие для камеры в пластиковой накладке с плафонами освещения номерного знака и кнопкой замка багажника, а затем установили накладку на место.

Все снятые детали установили на место. Камера готова! Осталось проверить, что она показывает.

Пример парковки к забору:
