Удлинитель поворотников в Hyundai Accent
Уважаемые сестры и братья акцентоводы. Очень хочу в вами поделится классным устройством. Называется устройство: Контроллер (Удлинитель) поворотников Hyndai Accent.
Данный контроллер позволяет при кратковременном касании рычага переключателя поворотов, делает от 1-го до 16-ти миганий поворотами (программируется) самостоятельно, чтобы другие участники дорожного движения видели манёвр. Если до окончания удлинения поворотов коснуться противоположного поворота, сработает удлинение в другую сторону.
Характеристики:
- программируемое число миганий
- от 1-го до 16-и миганий в одно касание (я выставил 3)
- функция “Спасибо” двойное мигание “аварийкой” по кратковременному нажатию на кнопку “аварийки” (супер удобно)
- при изменении направления включения поворотов, предыдущий выключается; (правда)
- при штатном включении поворотов, после выключения повороты "удлинятся" не будут (точно так)
- при движении "задним ходом" автоматически включается "аварийка" (при подключении соответствующего вывода)
Подходит на все автомобили у которых стоит реле поворотов управляемое током, с центральным положительным проводом, управление “аварийкой” осуществляется положительной полярностью (плюсом).
Я все сфотографировал и для вас ещё и нарисовал в крите как что подключать. Смотрим во всех подробностях:

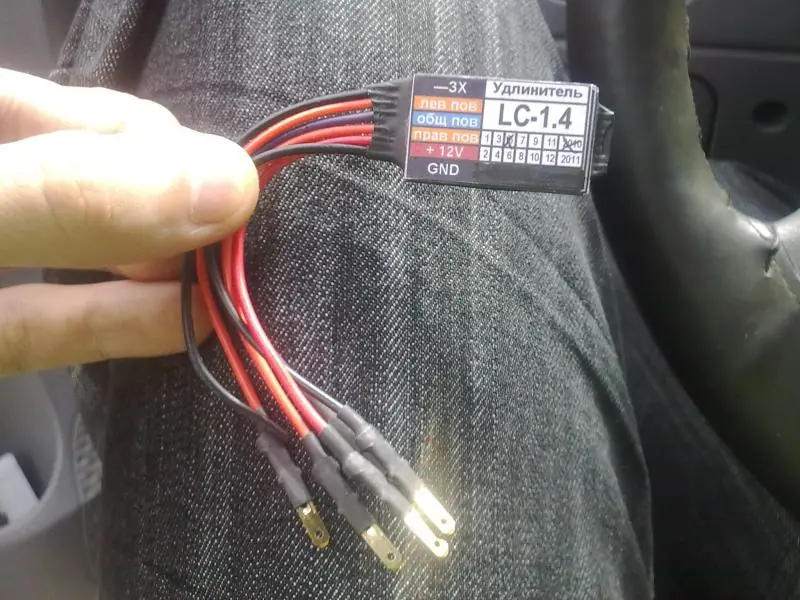

Вот она без обертки
Для начала надо вскрыть панель, потому что эту штуку надо подключать к аварийке в разъем, чтобы не резать провода.

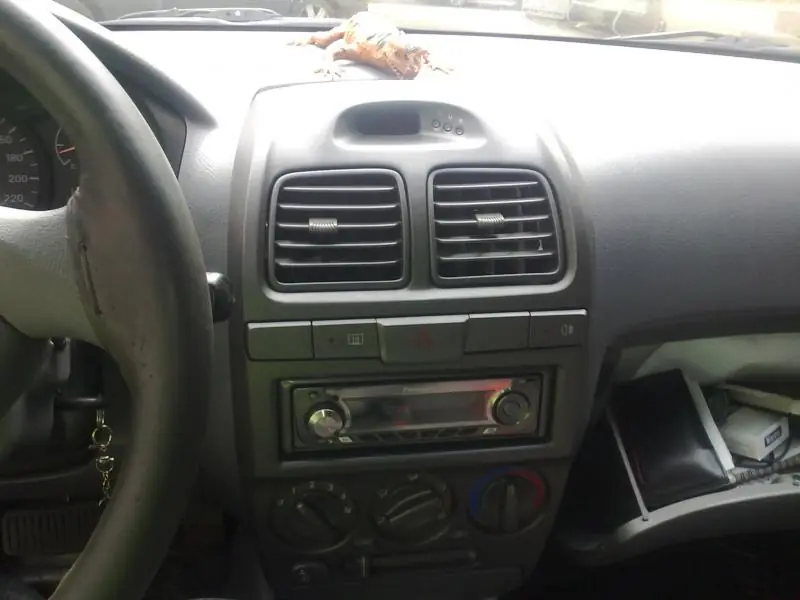

Вот панель

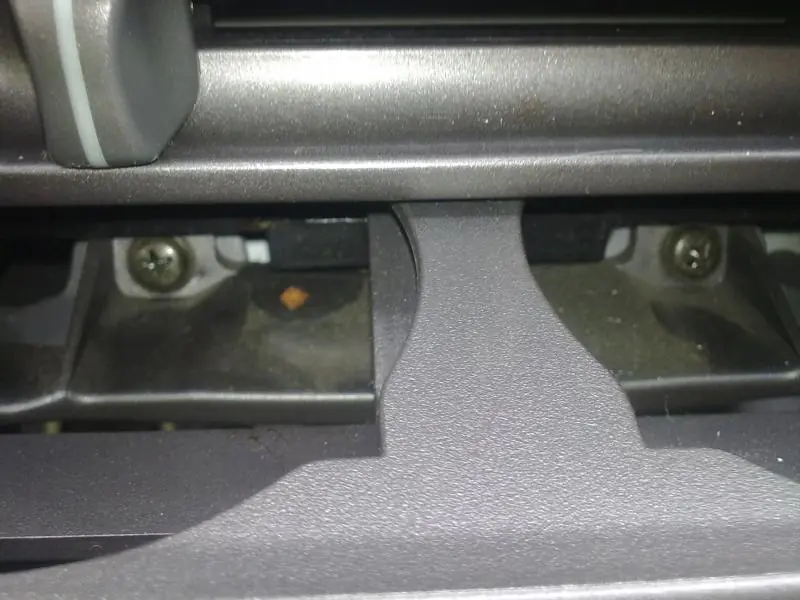

Вот эти 2 болта выворачиваем

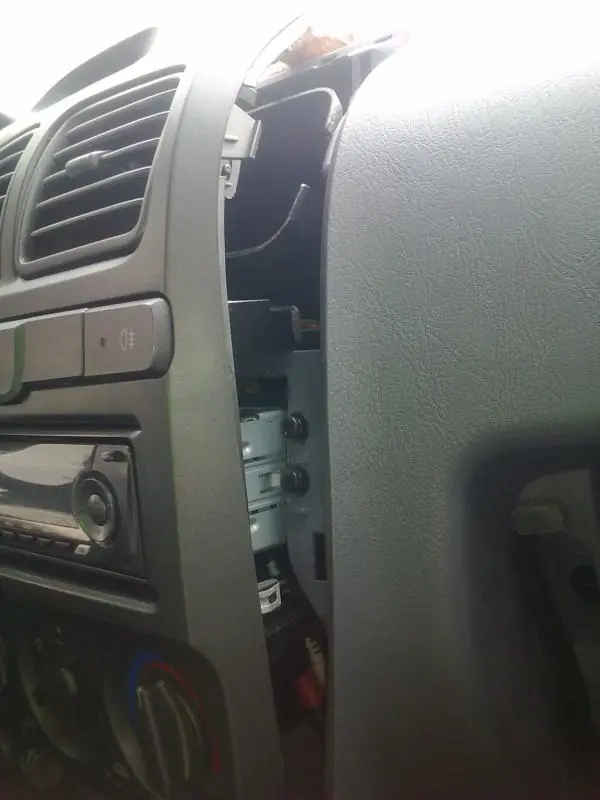

Полностью не снимал вот такую дыру только сделал
Вынул разъем “аварийки”

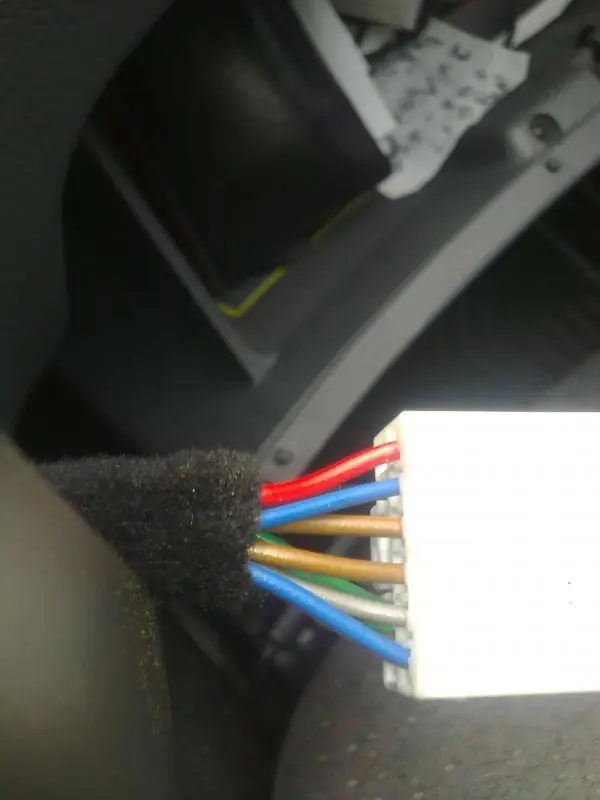

Вот он какой

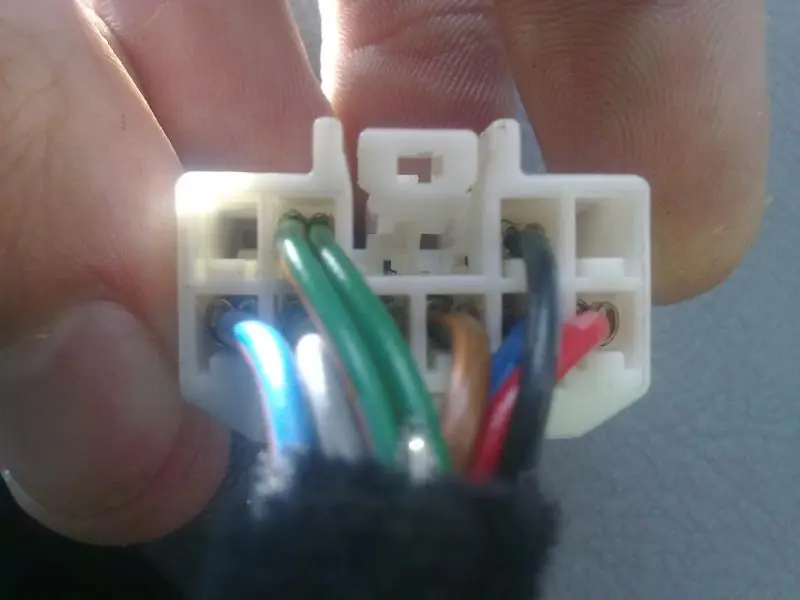

Вот какой со стороны дырочек

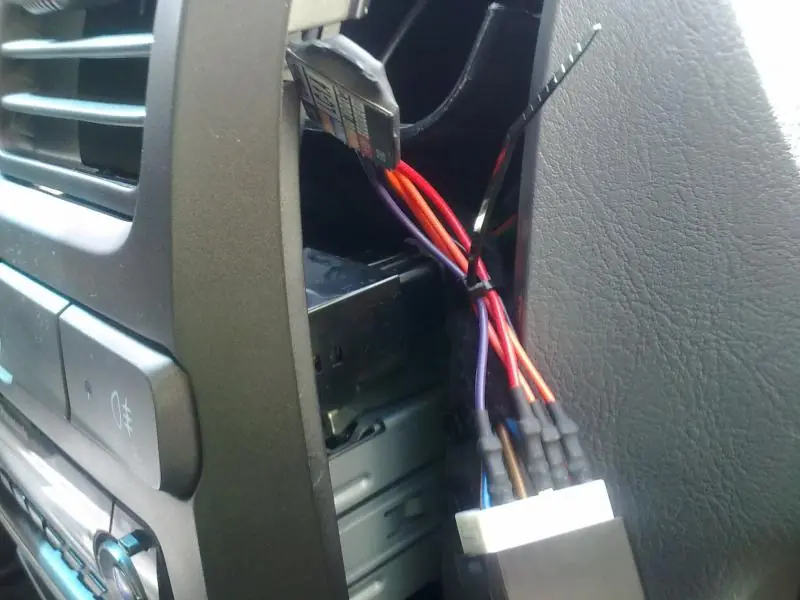

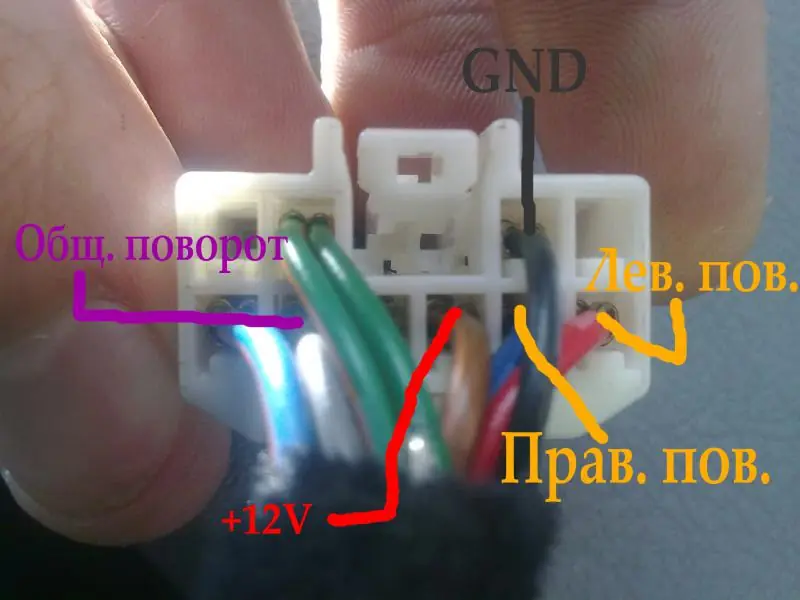

Подключаем вот так

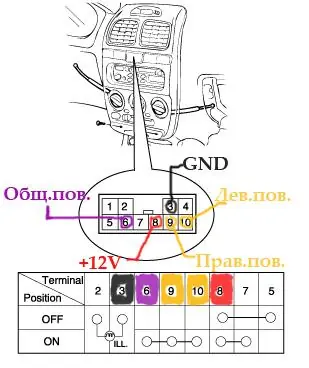

Вот ещё схема, которую я нарисовал в редакторе Krita

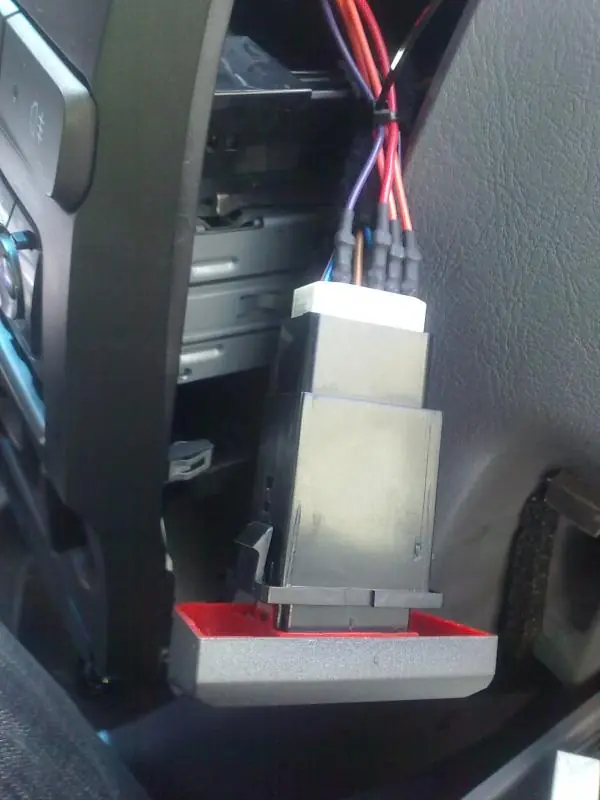

Вот что получилось из этого
Все очень удобно. Маленьким хомутом затянул к штатной проводке и готово.
Теперь настройка (программирование) когда все подключено. Нажимаем кнопочку на устройстве, нашей вот эту
Держим кнопку и затем нажимаем на "аварийку" слегка (что бы моргала) отсчитываем количество морганий которое нам надо (сколько будет делать поворотник морганий). Затем отпускаем кнопку “аварийки” и сразу после этого отпускаем кнопку на устройстве.
Все готово и все работает, тогда устанавливаем все обратно и радуемся новому функционалу автомобиля.
