8.3. Регулировка педали сцепления

Высота установки педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

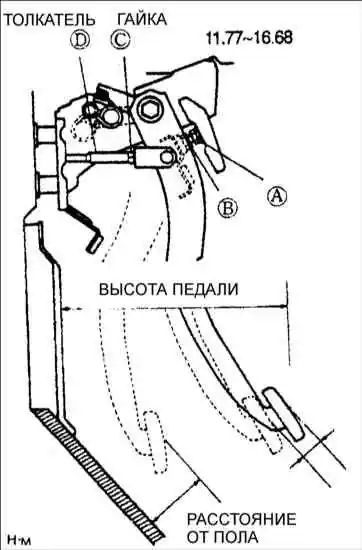

Измерьте расстояние от центра верхней поверхности накладки педали до пола.

Высота установки педали сцепления: 236–241 мм


Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте контргайку С и, вращая толкатель D, установите требуемую высоту установки педали сцепления.
2. После регулировки затяните контргайку С.

Момент затяжки: 11,7–16,88 Н•м



Свободный ход педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Рукой нажмите на педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали сцепления: 3–5 мм

2. При необходимости, отрегулируйте свободный ход педали сцепления.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте контргайку С и, вращая толкатель D, отрегулируйте свободный ход педали.
2. Проверьте расстояние между педалью и полом при полностью нажатой педали сцепления.

Высота при выключенном сцеплении: 66,2 мм

3. Затяните контргайку (С).

Момент затяжки: 11,77–16,68 Н•м

4. После регулировки проверьте высоту установки педали сцепления.
