4.8. Снятие и установка двигателя, проверка опор

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите защиту картера.
  2. Опорожните системы охлаждения и смазки двигателя (см. Разделы Замена охлаждающей жидкости (ОЖ) и Замена двигательного масла и масляного фильтра).
  3. Снимите капот и обтекатель ветрового стекла (см. Главу Кузов).
  4. Снимите аккумуляторную батарею вместе с её держателем (см. Главу Системы электрооборудования двигателя).
  1. Снимите декоративную крышку двигателя.
  1. Снимите сборку воздухоочистителя (см. Раздел Снятие и установка воздухоочистителя).
  2. Снимите активатор темпостата (№4 на иллюстрации Компоненты, подлежащие снятию для доступа к приводу ГРМ).
  3. Снимите верхнюю распорку двигательного отсека (см. Главу Кузов).
  4. Разъедините следующие компоненты:
  5. Разъём и хомут электропроводки генератора;
  6. Две шины заземления от правой колёсной арки;
  7. Шину заземления от левой колёсной арки;
  8. Разъём фильтра шумов от левой колёсной арки;
  9. Отрицательный провод от батареи;
  10. Два разъёма от блока реле и предохранителей в двигательном отсеке;
  11. Шланг вакуумного усилителя тормозов от воздушной камеры;
  12. Шланги отопителя от впускного трубопровода патрубка подачи ОЖ;
  13. Топливный подающий шланг от топливной трубки;
  14. Трос привода дроссельной заслонки от корпуса дросселя;
  15. Шланг продувки от сборки клапана снижения токсичности ОГ;
  16. Два вакуумных шланга от вакуумной камеры ACIS;
  17. Верхний шланг радиатора от водосбросного патрубка;
  18. Нижний шланг радиатора от подающей трубки системы охлаждения;
  19. Два шланга охлаждения ATF от двух рубок трансмиссии;
  20. Снимите ECM (см. Главу Системы электрооборудования двигателя).
  21. Выверните две гайки крепления держателя жгута электропроводки двигателя к переборку двигательного отсека и вытяните жгут.
  22. Снимите генератор (см. Главу Системы электрооборудования двигателя).
  23. Снимите компрессор К/В (см Главу Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха).
  24. Отсоедините трос переключения режимов АТ от трансмиссии.
  25. Выверните по две гайки крепления передней секции №2 выпускной трубы к каталитическому преобразователю и к передней секции выпускной трубы, после чего снимите секцию №2 вместе с двумя прокладками (№№ 17-19).

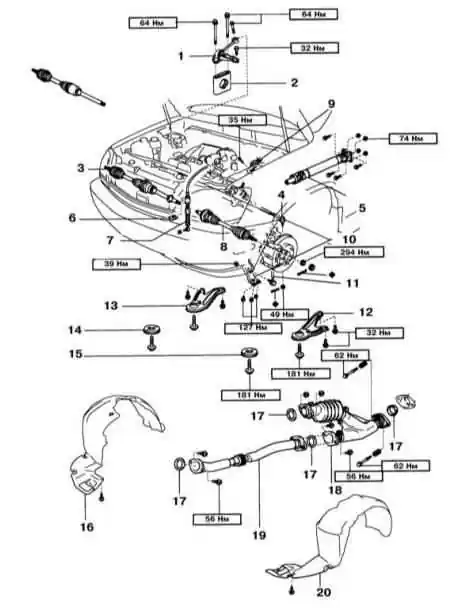

Компоненты, сопряжённые с двигателем

1 — Тяга крепления двигателя
2 — Правый опорный кронштейн №2
3 — Правый приводной вал
4 — Наконечник рулевой тяги
5 — Передний карданный вал
6 — Фиксатор
7 — Трос переключением режимов АТ
8 — Левый приводной вал
9 — Сборка промежуточного вала
10 — Нижний рычаг подвески

11 — Стойка стабилизатора подвески
12 — Задняя нижняя левая опора подрамника
13 — Задняя нижняя правая опора подрамника
14 — Передняя нижняя правая опора подрамника
15 — Передняя нижняя левая опора подрамника
16 — Локер переднего правого крыла
17 — Прокладка
18 — Передняя секция выпускной трубы
19 — Передняя секция №2 выпускной трубы
20 — Локер переднего левого крыла


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните две гайки крепления передней секции выпускной трубы (№ 18) к выпускному коллектору правого ряда цилиндров, а также два болта и две гайки её крепления к центральной секции выпускной трубы. Снимите переднюю секцию выпускной трубы вместе с двумя прокладками.
  2. Снимите локер правого крыла.
  3. Отсоедините стойки стабилизатора передней подвески (см. Главу Подвеска и рулевое управление).
  4. Снимите карданный, промежуточный и приводные валы (см. Главу Трансмиссионная линия).
  5. Отсоедините вакуумные шланги от переднего подрамника, отсоедините разъём и хомут электропроводки VSV управления опорой двигателя, выверните винт и снимите VSV.
  6. Отсоедините шланги ГУР от резервуара и от трубки резервуара жидкости ГУР.
  7. Выверните болт и снимите трубку охлаждения ATF от переднего подрамника.
  1. Установите подъёмный крюк двигателя, затяните его крепёжные болты с усилием 19.5 Нм и вывесьте двигатель.

Не допускается вывешивание двигателя способом, отличным от описанного выше.


  1. Снимите тягу крепления двигателя и правый опорный кронштейн №2 двигателя.
  1. Выверните 8 болтов и снимите опоры переднего подрамника.
  1. Удостоверившись, что силовой агрегат больше ничего не связывает с кузовом автомобиля, опустите силовой агрегат вместе с подрамником из двигательного отсека, стараясь при этом не задеть никакие компоненты.
  2. Снимите с двигателя насос ГУР (см. Главу Подвеска и рулевое управление).
  3. Выверните 4 болта и снимите передний стабилизатор подвески.
  4. Отсоедините шланг ГУР от трубки, выверните два болта и гайку и снимите сборку рулевого механизма с тягами (см. Главу Подвеска и рулевое управление).

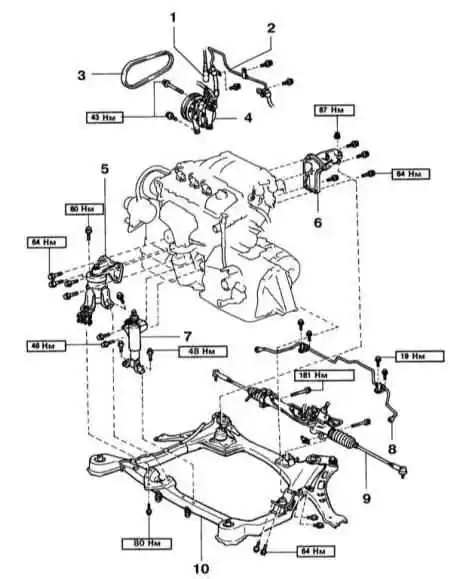

Компоненты удержания двигателя

1 — Разъём электропроводки Д/В давления жидкости ГУР
2 — Напорная трубка ГУР
3 — Ремень привода насоса ГУР
4 — Насос ГУР
5 — Передняя опора двигателя

6 — Задний кронштейн крепления двигателя
7 — Гаситель колебаний двигателя
8 — Передний стабилизатор подвески
9 — Рулевой механизм и рулевые тяги
10 — Передний подрамник


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выверните три болта крепления передней опоры двигателя (5) к переднему подрамнику (№10).
  2. Выверните 4 болта и снимите гаситель колебаний двигателя (№7).
  3. Выверните 4 болта крепления АТ к левой опоре силового агрегата.
  4. Отдайте гайку заднего кронштейна крепления двигателя (№6) к задней опоре силового агрегата и снимите передний подрамник.
  5. Выверните по 4 болта и снимите с двигателя переднюю опору и задний кронштейн.
  6. Отделите АТ от двигателя (см. Главу Автоматическая трансмиссия и межосевой дифференциал).

Проверка опор и установка силового агрегата

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте состояние передней опоры двигателя. Для этого при помощи ручного вакуумного насоса создайте разрежение 0.8 атм и удерживайте его около минуты. Удостоверьтесь в том, что показания вакуумметра не меняются, а также в отсутствии утечек жидкости через диафрагму опоры.
  2. Проверьте цепь VSV опоры двигателя – при температуре 20 град. сопротивление между контактами разъёма VSV должно быть не более 18 ÷ 22 Ом. В то же время проводимость должна отсутствовать между каждым из контактов и корпусом VSV.
  1. Проверьте исправность функционирования VSV опоры двигателя – при отсутствии напряжения на контактах VSV воздух должен выходить из штуцеров G и E, а при наличии напряжения 12 В – из штуцеров F и E.
  1. Установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте весь крепёж с требуемыми усилиями.
  2. При установке правого опорного кронштейна №2 и тяги крепления двигателя сначала затяните их крепёж от руки, затем затяните болт A с усилием 64 Нм, а потом затяните остальные болты с требуемыми усилиями.
