14.25. Снятие и установка выключателя центральной консоли

Верхняя группа выключателей

Под центральным дефлектором вентиляции расположены выключатель аварийной сигнализации, а также выключатели различного назначения, например, обогрева сиденья, единого замка, очистителя заднего стекла и системы обеспечения устойчивости. Группа выключателей при выходе из строя какого-либо элемента заменяется в комплекте.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите крышку верхней части центральной консоли, обратитесь к соответствующему разделу.
3. Рассоедините разъём группы выключателей.

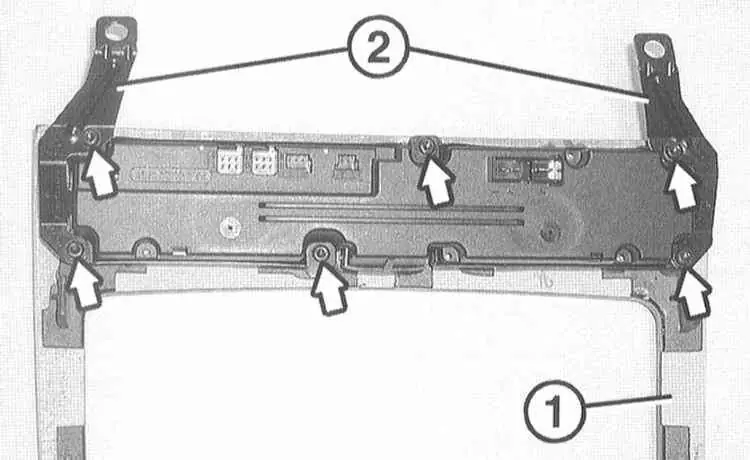

4. Выверните 6 винтов крепления (стрелки на иллюстрации) и отсоедините группу выключателей с обратной стороны крышки (1). (2) – держатель крышки.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.


Консоль селектора АТ

В зависимости от оборудования в консоли установлены выключатели для обогрева сиденья, а также для W/S-программ движения.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите ручку селектора переключения, как описано в Разделе Снятие и установка центральной консоли.
3. Отсоедините разъём (1) с обратной стороны рамки кожуха от планки выключателей (обратитесь к сопроводительной иллюстрации).
4. Разожмите планки (3) и выньте планку выключателей из держателя.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
