14.24. Снятие и установка группы выключателей слева от пульта управления

В группе выключателей слева, рядом с рулевым колесом, установлены различные выключатели света, а также выключатель регулировки наружного зеркала заднего вида. Группа выключателей при выходе из строя какого-либо элемента заменяется в комплекте.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

2. Снимите крышку блока предохранителей сбоку у панели приборов, обратитесь к Разделу Реле и предохранители.

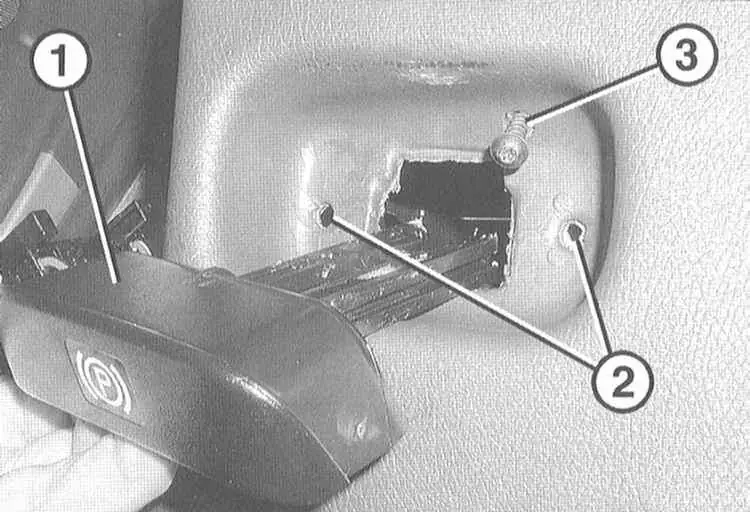

3. Выньте из панели приборов ручку (1) освобождения стояночного тормоза, выверните 2 винта (2) и нажмите на ручку вниз.

4. Выверните стопорный винт (3) группы выключателей.

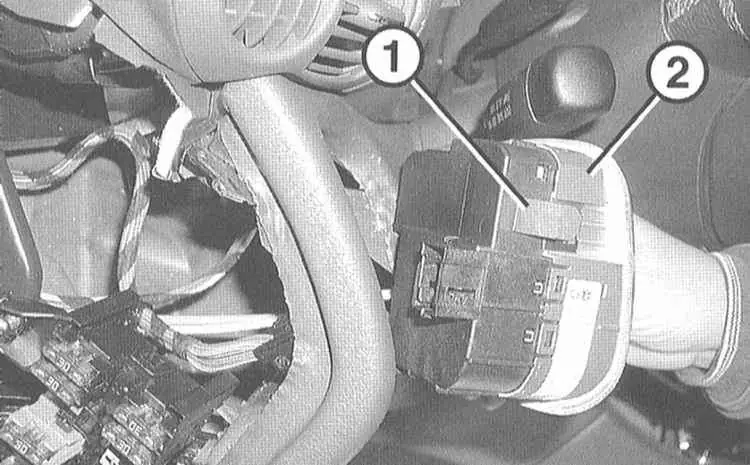

5. Сожмите 2 стопорные пружины и выньте группу выключателей (2) из панели приборов.

6. Освободите присоединительный штекер с обратной стороны группы выключателей и отсоедините его.
7. Отсоедините регулятор дальности света из держателя у группы выключателей и сместите в сторону.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
