14.9. Снятие и установка фары

Для безопасности движения большое значение имеет правильная регулировка фары. Правильная регулировка фары производится с помощью специального прибора, который, как правило, имеется в наличии только на СТО.

Меры безопасности

Соблюдайте осторожность при замене ксеноновых ламп в фарах. Имеется опасность травмирования вследствие высокого напряжения! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

3. Снимите передний бампер, обратитесь к Разделу Снятие и установка бампера.

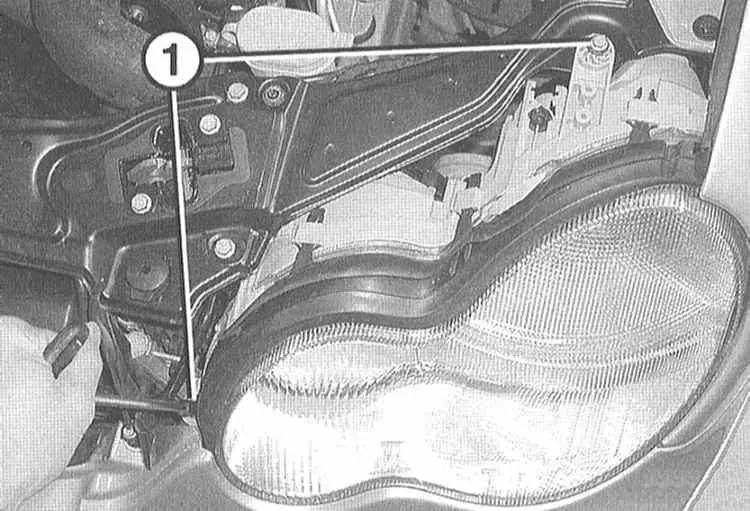

4. Выверните винты (1).

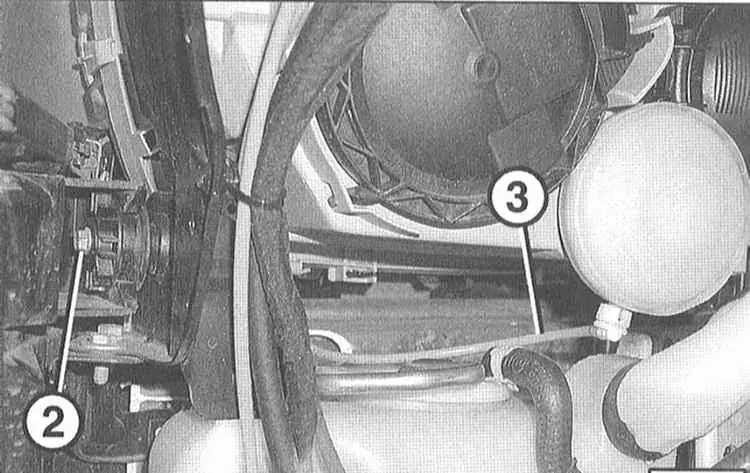

5. Выверните болт (2).

6. Рассоедините все разъёмы фары, как описано в Разделе Замена ламп накаливания приборов наружного освещения.
7. Осторожно отвёрткой снимите пневмошланг блока автоматической регулировки дальности света фары.

Имеется опасность повреждения соединительного элемента.


У моделей с ксеноновыми фарами пневмошланг закреплён снизу фары.

8. Осторожно потяните фару вперёд и выньте.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте фару в вырез крыла.
2. Состыкуйте разъём фары.
3. Зафиксируйте пневмошланг.
4. Проверьте правильность положения резинового уплотнения и, при необходимости, поправьте.
5. Вверните три винта крепления фары.
6. Установите на место бампер, обратитесь к Разделу Снятие и установка бампера.
7. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
8. Закройте капот.
9. Проверьте правильность регулировки фары на СТО и, при необходимости, отрегулируйте.
10. Модели с ксеноновыми фарами: Установите нулевое положение электронного блока регулировки дальности света фар на СТО.
