8.2. Снятие, проверка и установка амортизаторов

При измерении положения кузова по высоте и регулировке углов установки задних колес необходимо использовать специальное приспособление фирмы «Mercedes-Benz».

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте амортизаторы (см. Передняя подвеска).
  2. Подготовьте автомобиль: снимите подушку и спинку заднего сиденья, поднимите заднюю часть и поставьте ее на опоры (подставки), подставленные под наружные концы рычагов подвески. Подложите клинья под передние колеса.
  3. Снимите крышку лючка и отверните гайки крепления амортизатора к верхней опоре. Снимите шайбу и резиновую втулку.
  4. Работая под автомобилем, отверните болты нижней опоры и опустите амортизатор под рычаг подвески.
  5. Снимите с амортизатора установочные детали.
  6. Сожмите амортизатор до внутреннего упора или до появления ощущения дополнительного сопротивления и сравните с размерами на рисунке. Если размеры выходят за указанные пределы, замените амортизатор.

Установка проводится в порядке, обратном снятию.

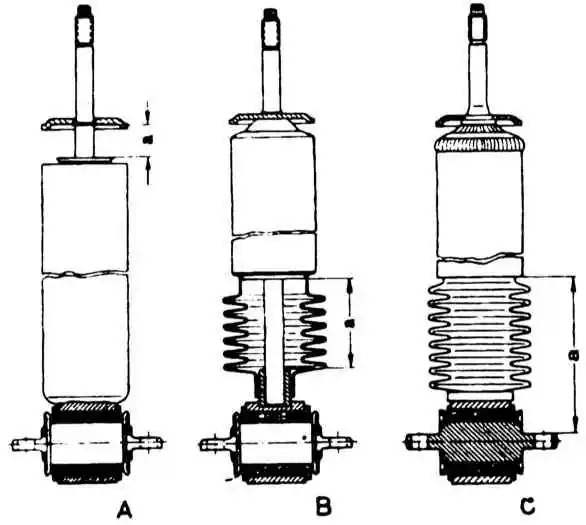

Проверка амортизаторов

тип А: а = 0,0—32,0 мм
тип В: а = 82,0—105 мм
тип С: а = 137—147 мм
