5.6. Крышка головки блока цилиндров

МОДЕЛИ С ТОПЛИВНОЙ СИСТЕМОЙ CIS

Снятие

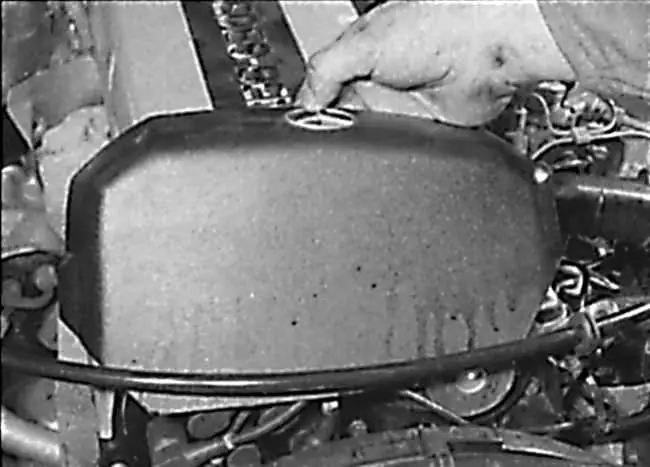

Снятие кожуха распределителя зажигания на моделях с системой впрыска топлива CIS

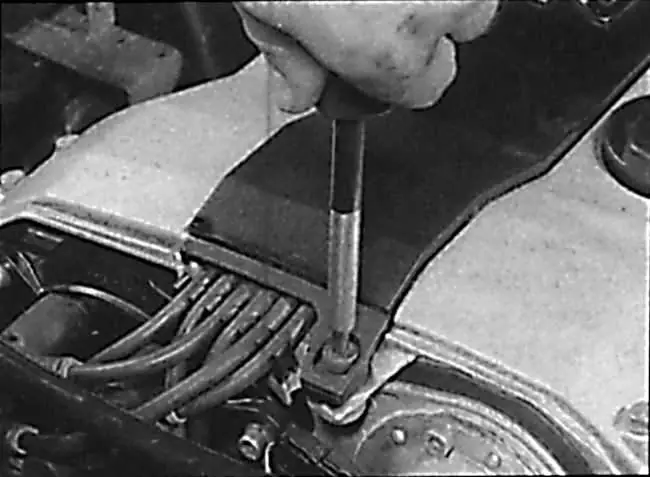

Отвинчивание винтов крепления крышки свечей зажигания

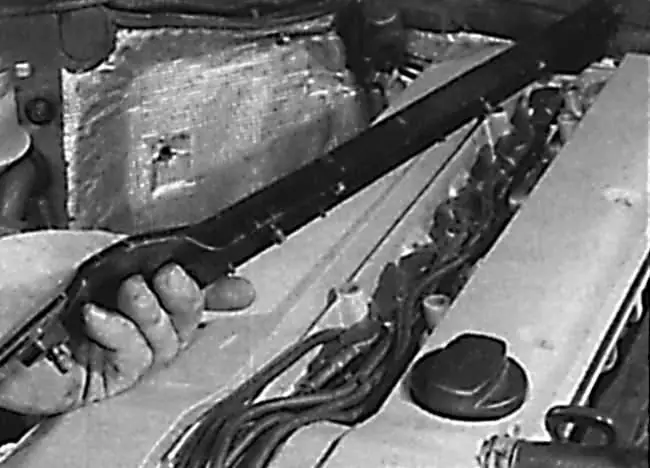

Снятие крышки свечей зажигания с головки блока цилиндров на моделях с системой впрыска топлива CIS

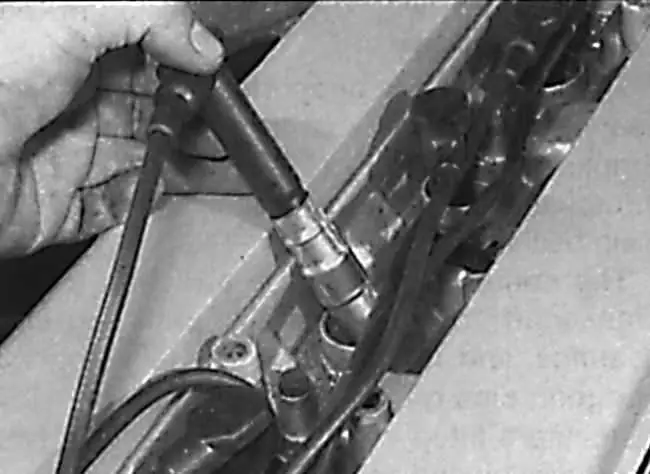

Снятие высоковольтных проводов со свечей зажигания на моделях с системой впрыска топлива CIS

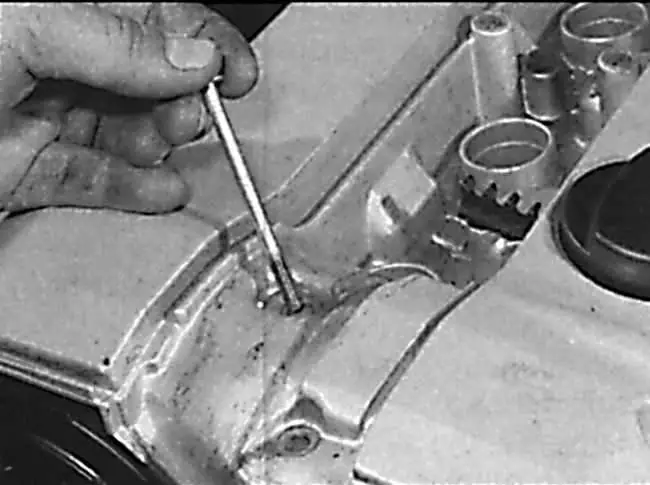

Отвинчивание болтов крепления крышки головки блока цилиндров на моделях с системой впрыска топлива CIS

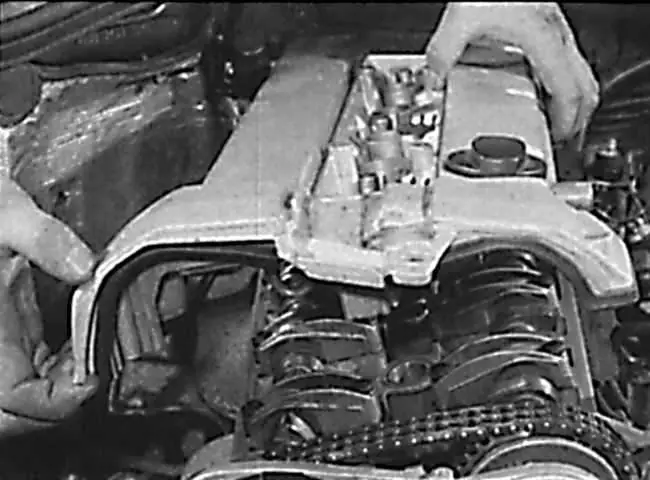

Снятие крышки головки блока цилиндров на моделях с системой впрыска топлива CIS

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите воздушный фильтр.
3. При наличии снимите крышку жгута проводов с двигателя.
4. Ослабьте хомут и снимите шланг вентиляции картера с левой стороны крышки головки блока цилиндров (см. рис. Снятие шланга вентиляции картера с крышки головки блока цилиндров на моделях с системой впрыска топлива CIS).
5. Нажмите скобы крепления и снимите кожух распределителя зажигания с крышки головки блока цилиндров (см. рис. Снятие кожуха распределителя зажигания на моделях с системой впрыска топлива CIS).
6. Отвинтите винты и снимите крышку свечей зажигания с крышки головки блока цилиндров (см. рис. Отвинчивание винтов крепления крышки свечей зажигания, Снятие крышки свечей зажигания с головки блока цилиндров на моделях с системой впрыска топлива CIS).
7. Промаркируйте и снимите высоковольтные провода со свечей зажигания (см. рис. Снятие высоковольтных проводов со свечей зажигания на моделях с системой впрыска топлива CIS). Извлеките высоковольтные провода из скоб крепления на крышке головки блока цилиндров.
8. Постепенно и равномерно отвинтите болты крепления крышки головки блока цилиндров. При этом отмечайте расположение болтов, так как они имеют разную длину (см. рис. Отвинчивание болтов крепления крышки головки блока цилиндров на моделях с системой впрыска топлива CIS).
9. Снимите крышку головки блока цилиндров с головки блока цилиндров (см. рис. Снятие крышки головки блока цилиндров на моделях с системой впрыска топлива CIS).
10. Снимите прокладку крышки головки блока цилиндров и уплотнение с отверстий для свечей зажигания в центральной части крышки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите сопрягаемые поверхности крышки головки блока цилиндров и головки блока цилиндров. Проверьте состояние прокладки и уплотнений крышки головки блока цилиндров и, при необходимости, замените их в комплекте.
2. Установка производится в последовательности, обратной снятию.

МОДЕЛИ С СИСТЕМОЙ ВПРЫСКА ТОПЛИВА HFM

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите катушку зажигания.
3. Снимите пластиковые крышки в верхней части крышки головки блока цилиндров.
4. Равномерно и постепенно отвинтите болты крепления крышки головки блока цилиндров и извлеките их вместе с установочными втулками.
5. Снимите крышку головки блока цилиндров.
Снимите прокладку крышки, уплотнение из отверстий под свечи зажигания в центре крышки и полукруглое уплотнение в задней части головки блока цилиндров.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите сопрягаемые поверхности крышки и головки блока цилиндров. Проверьте состояние прокладки и уплотнений и, при необходимости, замените их в комплекте.
2. Установка производится в последовательности, обратной снятию.
