13.2.6. Снятие и установка нижней и верхней основных секций панели приборов

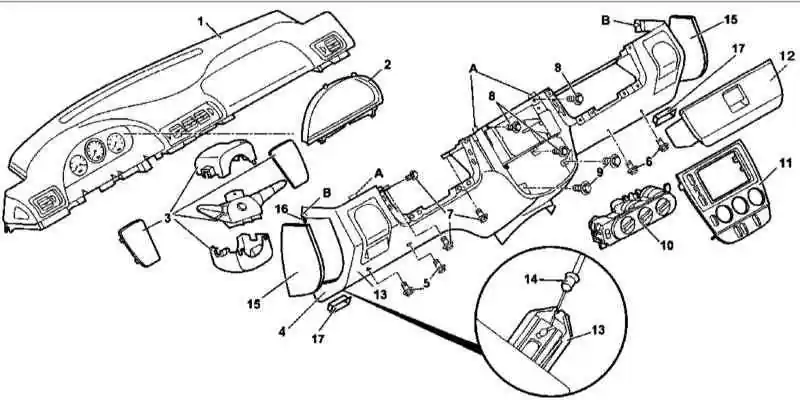

Детали установки нижней секции панели приборов (4)

5, 6 — Винты
7-9 — Болты

12 — Вещевой ящик


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки нижней секции панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Переведите рычаг селектора в положение «1» и подоприте колеса противоткатными башмаками.
  3. Отсоедините отрицательный провод от батареи.
  4. Снимите панели облицовки рулевой колонки и сборку подрулевого переключателя (3).
  5. Выверните 1 (модели выпуска по 31.08.99)/3 (модели выпуска с 01.09.99) крепежных болта (7).
  6. Выверните левые нижние винты (5) крепления нижней секции панели приборов (4).
  7. Снимите центральную (консольную) секцию (11) панели приборов (см. Раздел Снятие и установка центральной (консольной) секции панели приборов).
  8. Снимите панель управления функционированием систем отопления/вентиляции/кондиционирования воздуха (10).
  9. Выверните крепежные болты (8 и 9).
  10. Снимите вещевой ящик (см. Разделы Снятие и установка главного вещевого ящика и Снятие, установка и регулировка крышки главного вещевого ящика (модели выпуска по 31.08.99)).
  11. Выверните правые нижние винты (6) крепления нижней секции панели приборов (4).
  12. Высвободите из панели приборов фонари подсветки входа (17) и снимите их, предварительно отсоединив электропроводку.
  13. Снимите боковые облицовочные панели (15) и выверните расположенные под ними болты (16).
  14. Отпустите четыре фиксатора (А) в центральной части нижней секции панели приборов (4).
  15. Отсоедините приводной трос (14) от рукоятки отпускания стояночного тормоза (13).
  16. Снимите нижнюю секцию (4) панели приборов, - постарайтесь не повредить комбинацию приборов.
  17. Установка производится в обратном порядке, - проследите за правильностью посадки направляющих язычков (В).
  18. В заключение произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Верхняя секция

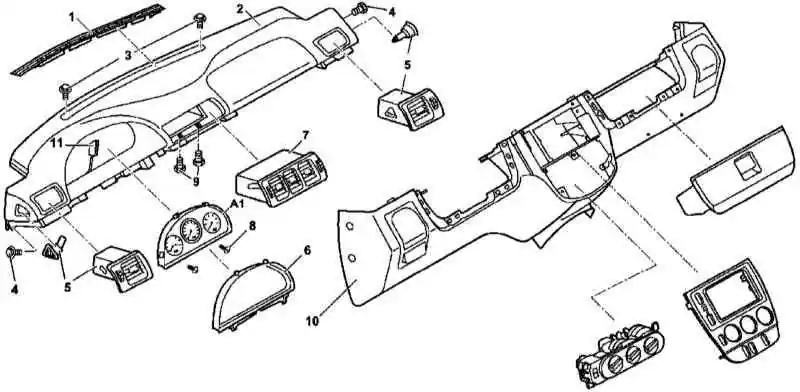

Детали установки верхней секции панели приборов

6 — Рамка защитного стекла комбинации приборов

8 — Пластмассовые винты


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки верхней секции панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите нижнюю секцию (10) панели приборов (см. выше).
  3. Снимите отделочные панели стоек А (см. Раздел Снятие и установка панелей отделки кузовных стоек).
  4. Поддев подходящим клином, снимите дефлектор (1) воздуховода обдува ветрового стекла, а также сборки центральных (7) и боковых (5) дефлекторов (см. Раздел Снятие и установка дефлекторов воздуховодов панели приборов).
  5. Выверните два верхних крепежных винта (3).
  6. Рассоедините контактный разъем (11) и снимите сборку комбинации приборов (А1) (см. Главу Бортовое электрооборудование).
  7. На моделях выпуска с 01.09.99 отсоедините электропроводку от датчика интенсивности солнечного излучения, - контактный разъем помещается под комбинацией приборов.
  8. При соответствующей комплектации снимите дисплей системы Parktronic.
  9. На моделях выпуска с 01.09.99 отсоедините электропроводку от сервомотора привода распределительной заслонки систем отопления/вентиляции/кондиционирования воздуха, - контактный разъем помещается слева под сборкой центральных дефлекторов, а также от датчика температуры, - разъем справа под сборкой центральных дефлекторов.
  10. Выверните центральные (9) и боковые (4) крепежные болты и снимите верхнюю секцию (2) панели приборов.
  11. Установка производится в обратном порядке, - постарайтесь не повредить комбинацию приборов.
