13.2.13. Снятие и установка накладок дверных порогов

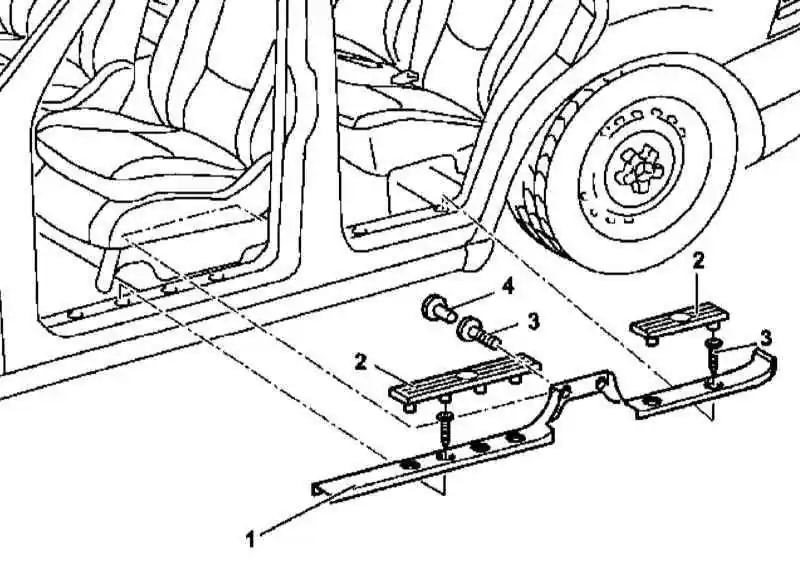

Детали установки накладок порогов боковых дверей


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки накладок порогов боковых дверей показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите с накладки порогов (1) крышки (2).

На моделях выпуска по 08.99 отпускайте фиксаторы, двигаясь от центра крышки к ее краям, на моделях выпуска с 09.99 начинайте с переднего конца крышки и двигайтесь назад.

  1. Выверните винты (3) крепления накладки к порогу двери.
  2. Снимите заглушки (4) и выверните винты (3) крепления накладки к стойке В.
  3. На моделях выпуска по 08.99 извлеките задний штифт крепления накладки (1).
  4. Подав вперед, отделите накладку (1) от стойки С и снимите ее с автомобиля.
  5. Установка производится в обратном порядке, - в случае необходимости слегка отогните при помощи подходящего клина отделочную панель стойки с целью обеспечения адекватного пространства для посадки накладки (1).

Боковые двери

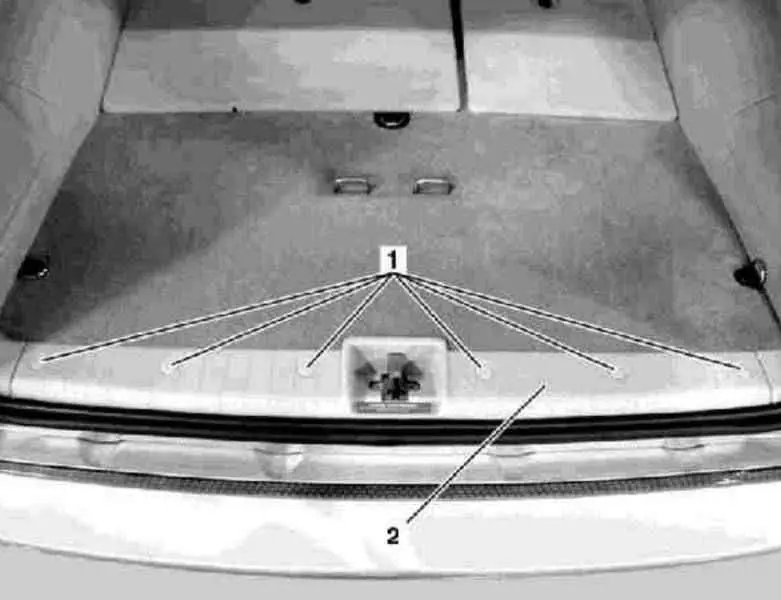

Детали установки накладки порога двери задка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки накладки порога двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите заглушки (1), - постарайтесь не оцарапать накладку, - и выверните расположенные под ними винты крепления накладки (2).
  3. Снимите накладку (2), - на моделях, оборудованных путевым компьютером, рассоедините контактный разъем электропроводки бортового компаса.
  4. Установка производится в обратном порядке, - проследите за правильностью посадки резинового уплотнителя.
