4.4.10. Снятие и установка выпускного коллектора

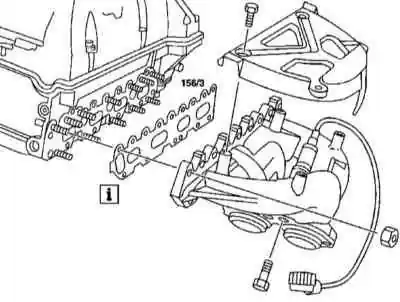

Детали установки выпускного коллектора двигателя серии 111


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки выпускного коллектора двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите лямбда-зонд.
  3. Выверните крепежные гайки и снимите выпускной коллектор.
  4. Снимите уплотнительную прокладку выпускного коллектора (156/3).
  5. Снимите опорный кронштейн выпускного коллектора.

    Местоположение опорного кронштейна выпускного коллектора двигателя серии 111

  6. Проверьте состояние крепежных гаек, в случае необходимости произведите замену.
  7. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
  8. Установка производится в обратном порядке, - временная фиксация НОВОЙ уплотнительной прокладки может быть обеспечена посредством нескольких мазков герметика.

М112/113

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки выпускных коллекторов двигателей серий 112 и 113 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

    Детали установки левого выпускного коллектора двигателя серии 112 и 113

    Детали установки правого выпускного коллектора двигателя серии 112 и 113

  2. Снимите передние колеса.
  3. Снимите локеры и дефлекторы защиты колесных арок.
  4. Выверните болты (11/1) крепления к выпускному коллектору приемной трубы системы выпуска отработавших газов.
  5. Отпустите крепеж фиксации приемной трубы к опорному кронштейну на картере трансмиссии.
  6. Отдайте крепежные гайки (156/1) и снимите выпускной коллектор (156).

Гайки крепления выпускных коллекторов подлежат замене в обязательном порядке!

  1. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров.
  2. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (156/5).
