3.9. Проверка топливной системы, замена топливного фильтра

Бензин является в высшей степени огнеопасным, поэтому при работе с любыми компонентами топливной системы следует принимать особые меры предосторожности.

Не курите, и не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской.

Не производите такие работы в гаражах, оборудованных нагревательными приборами, работающими на природном газе (такими, как водогреи, сушилки и т.п.). Рабочая площадка должна хорошо вентилироваться.

При попадании бензина на кожу немедленно смывайте его водой с мылом.

При проведении любых работ с топливной системой надевайте защитные очки и держите под рукой огнетушитель. В случае расплескивания бензина немедленно вытирайте лужу, но не держите пропитанную бензином ветошь в местах, где она может самовоспламениться.

Проверка

Если Вы почувствовали запах бензина во время движения или после того, как автомобиль постоял на солнце, необходимо немедленно проверить состояние всей топливной системы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку топливного бака и проверьте ее на наличие повреждений и коррозии. Уплотнительная вставка на крышке должна быть целой. В случае наличия повреждений или коррозии замените крышку.
2. Обследуйте впускные и возвратные линии топливной системы на наличие трещин. Удостоверьтесь в том, что соединения между линиями топливной системы и системой впрыска топлива, а также между линиями топливной системы и встроенным топливным фильтром не ослабли.

На автомобилях, оборудованных системой впрыска топлива, прежде чем обслуживать топливные шланги, необходимо сбросить давление в системе (см. Раздел Меры безопасности и правила соблюдения чистоты при работе с топливной системой Главы Системы питания и выпуска).

3. Поскольку некоторые компоненты топливной системы - например, топливный бак и некоторые линии топливной системы - находятся в нижней части автомобиля, их легче осмотреть, когда автомобиль приподнят лебедкой. Если это невозможно, поддомкратьте автомобиль и установите его на опоры.
4. На приподнятом автомобиле осмотрите топливный бак и наливную горловину на наличие пробоин, трещин и других повреждений. Особое внимание уделите состоянию соединения между наливной горловиной и баком. Иногда утечки топлива происходят вследствие ослабления хомутов крепления резиновой горловины или по причине порчи материала горловины. Осмотрите все кронштейны и ленты крепления топливного бака, чтобы удостовериться, что он надежно укреплен на автомобиле.

Никогда, ни при каких обстоятельствах, не пытайтесь ремонтировать топливный бак (исключая замену его резиновых компонентов). Пламя сварочного аппарата или любой другой открытый огонь легко могут привести к взрыву испарений бензина внутри бака.

5. Тщательно проверьте все топливные шланги и металлические линии, идущие от бака на наличие ослабленных соединений, скручиваний, признаков износа материалов шлангов и других повреждений. При необходимости производите ремонт или заменяйте поврежденные секции.

Замена топливного фильтра

Бензиновые двигатели

Замена топливного фильтра на бензиновых двигателях


51 — Хомут 52 — Нагнетающая трубка 53 — Возвратная трубка 55 — Топливный фильтр	56 — Лента из фольги 57 — фиксатор 58 — Болт 62 — Уплотнительные кольца 69 — Крышка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку топливного бака.
2. Отсоедините возвратную (53) и нагнетающую (52) трубки.
3. Отсоедините нагнетающую трубку (52) от топливного фильтра.
4. Установите новый фильтр с лентой из фольги (56).
5. Заведите двигатель и проверьте отсутствие утечек топлива.

Дизельный двигатель ОМ 603

Снимите предварительный топливный фильтр. Установите его стрелкой по направлению потока топлива.

Дизельный двигатель ОМ 606

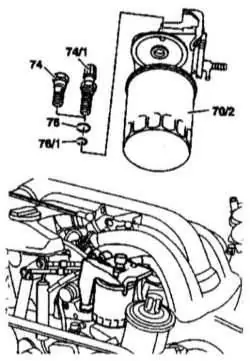

Замена топливного фильтра на дизельном двигателе 606


70/2 — Топливный фильтр 74 — Полный болт штуцерного соединения	74/1 — Клапан отсечки 76, 76/1 — Уплотнительные кольца

На некоторых моделях полнопоточный фильтр с сепаратором может быть установлен вместо топливного фильтра, который отличается отсутствием сливной пробки в нижней части фильтра.

Удаление воздуха из системы питания дизельного двигателя

Если двигатель остановился вследствие полного опорожнения топливного бака, то после заправки необходимо удалить воздух из системы питания. Для этого в течение не более 60 секунд без перерыва запускайте двигатель, пока он не начнет устойчиво работать.
