4.7.22. Снятие и установка корпуса масляного фильтра

Снятие

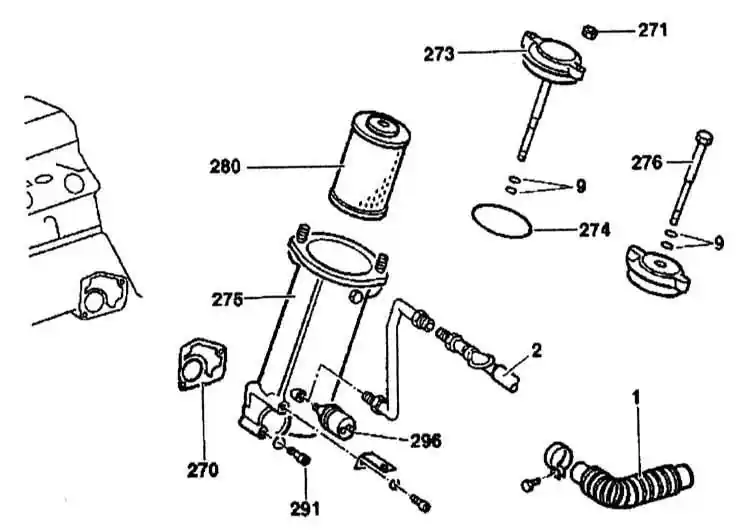

Детали установки корпуса масляного фильтра

1 — Трубка рециркуляции отработавших газов
2 — Трубка к датчику давления масла (двигатели 601.911)
9 — Уплотнения
270 — Прокладка

271 — Гайка крепления крышки
273 — Крышка масляного насоса
275 — Корпус масляного насоса
280 — Фильтрующий элемент
296 — Датчик давления масла


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздухоочиститель.
2. Отверните болт (276) крепления крышки масляного фильтра.
3. Снимите фильтрующий элемент (280).
4. Отсоедините трубку (1) между клапаном рециркуляции отработавших газов и впускным трубопроводом или турбокомпрессором от корпуса масляного фильтра.
5. Отверните нагнетающую трубку (2).
6. Отсоедините разъем проводки от датчика давления масла (296).
7. Отверните болт (291) от фланца масляного фильтра.
8. Снимите корпус масляного фильтра (275) с блока цилиндров вместе с прокладкой (270).
9. Протрите уплотнительные поверхности и замените прокладку (270).

Установка

Установка проводится в порядке, обратном снятию. Замените уплотнения (9).
