4.7.3. Снятие и установка натяжителя ремня привода генератора

Снятие

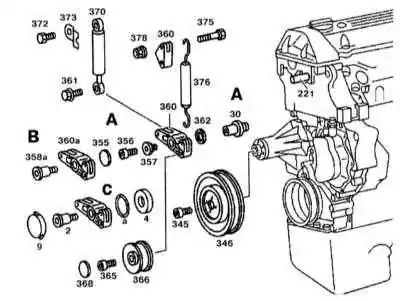

Детали установки натяжителя ремня привода генератора

A — Натяжитель 1-й версии
355 — Крышка
356 — Болт
357 — Стопорная прокладка
360 — Натяжной рычаг
362 — Втулка
30 — Палец

В — Натяжное устройство 2-й версии
356a — Болт
360a — Натяжной рычаг
С — Натяжитель 3-й версии
2 — Болт
4 — Втулка
9 — Крышка
a — Уплотнение


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите муфту вентилятора.
2. Снимите кожух вентилятора.
3. Снимите ремень привода генератора.
4. Выпрессуйте крышку (368).
5. Снимите натяжной ролик (366).
6. Отверните шкив (346) насоса системы охлаждения.
7. Отверните амортизатор (370).
8. Отверните гайку (378) и отсоедините натяжную пружину (376).
9. Снимите переднюю крышку (355).
10. Отверните болт (356) и снимите натяжной рычаг (360).
11. Снимите палец (360).
12. Отверните болт (356a) и снимите натяжной рычаг (360a).
13. Снимите переднюю крышку (9).
14. Отверните болт (2) и снимите натяжной рычаг.

Установка

Установка проводится в порядке, обратном снятию.
