6.3. Система управления впрыском топлива и зажиганием HFM-SFI (6-цилиндровые бензиновые двигатели)

Снятие и установка топливной распределительной магистрали с инжекторами

Снятие

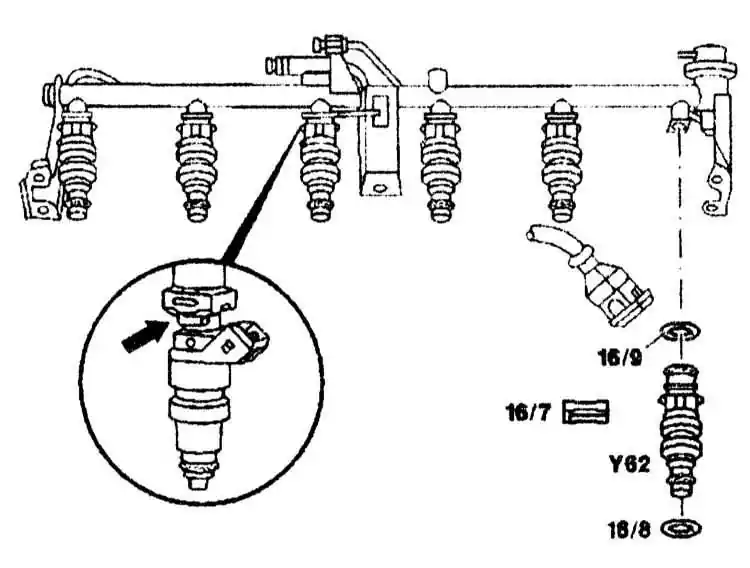

Инжекторы

16/7 — Фиксатор
16/8, 16/9 — Уплотнительные кольца
Y62 — Инжектор




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздухозаборную трубу.
2. Сбросьте давление топлива в распределителе.
3. Снимите масляный фильтр (только на двигателях серии М104 с интегрированным масляным радиатором).
4. Снимите топливную распределительную магистраль. Замените уплотнительные кольца посадки инжекторов (16/8).
5. Отверните нагнетающий и возвратный трубопроводы.

Установка

Установка производится в порядке, обратном снятию.
