1. Снимите крышку головки цилиндров.
2. Выверните крепежные болты и снимите датчик CMP, уплотнительное кольцо и регулировочную шайбу.

1. При установке на место старого датчика действуйте в порядке, обратном порядку демонтажа компонентов, - не забудьте заменить уплотнительное кольцо.
2. При установке нового датчика установите уплотнительное кольцо, установите датчик, затем проверните коленчатый вал таким образом, чтобы сегмент звездочки распределительного вала оказался напротив датчика.

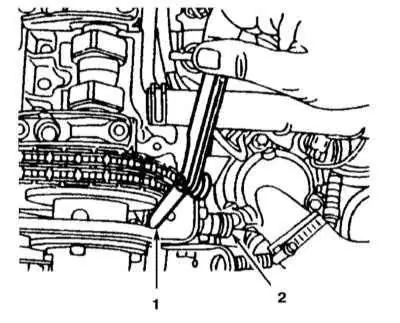

3. При помощи щупа лезвийного типа измерьте величину зазора между датчиком и сегментом звездочки. Требуемая величина зазора составляет 0.4-0.6 мм. В случае необходимости произведите соответствующую корректировку путем подбора новой регулировочной шайбы, - шайбы выпускаются в диапазоне толщин от 0.1 до 1.0 мм с шагом в 0.1 мм.
4. Закончив регулировку, затяните болты крепления датчика с требуемым усилием.
