9.1. Карданный вал

Снятие и установка карданного вала

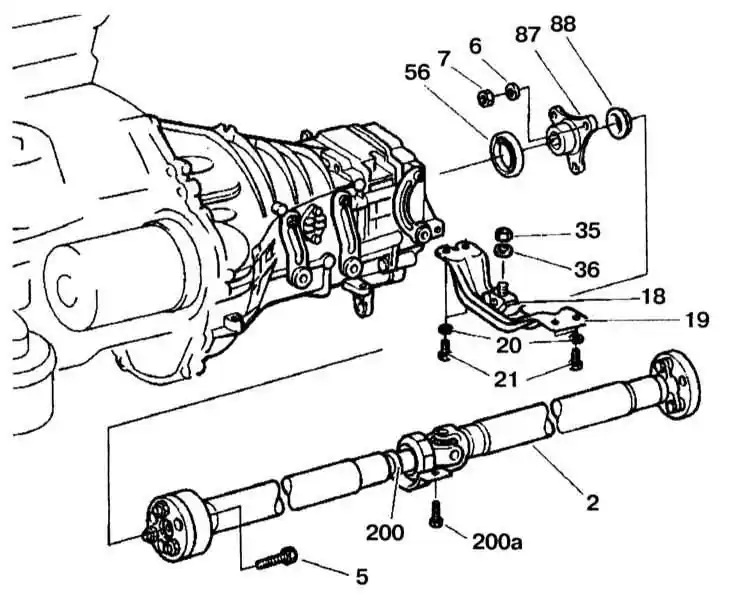

Карданный вал

2 — Карданный вал
5, 21, 200а — Болты
6, 20, 36 — Шайбы
7, 35, 88, 200 — Гайки
18 — Опора двигателя 		19 — Кронштейн двигателя
56 — Сальник
87 — Фланец

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Карданный вал с соединениями представлен на сопроводительной иллюстрации.
2. Поднимите коробку передач с помощью домкрата.

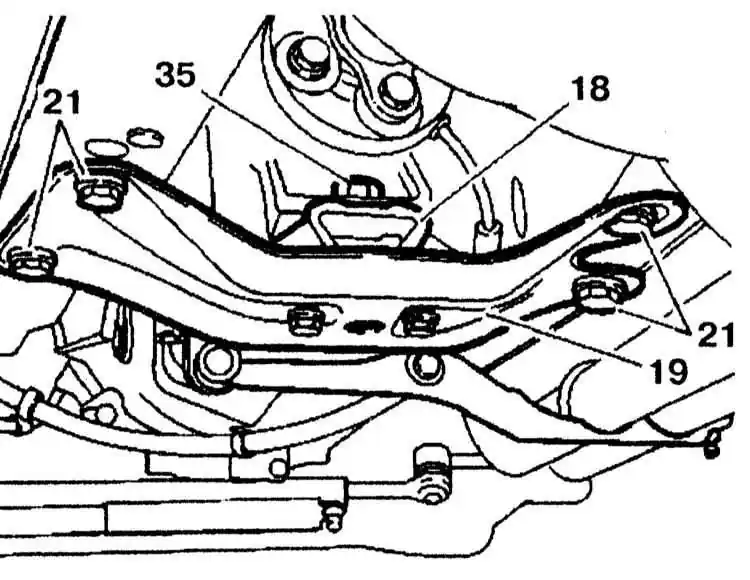

3. Отверните гайку крепления опоры двигателя 35. Отверните болты 21 с шайбами и снимите кронштейн двигателя 19 вместе с опорой 18.

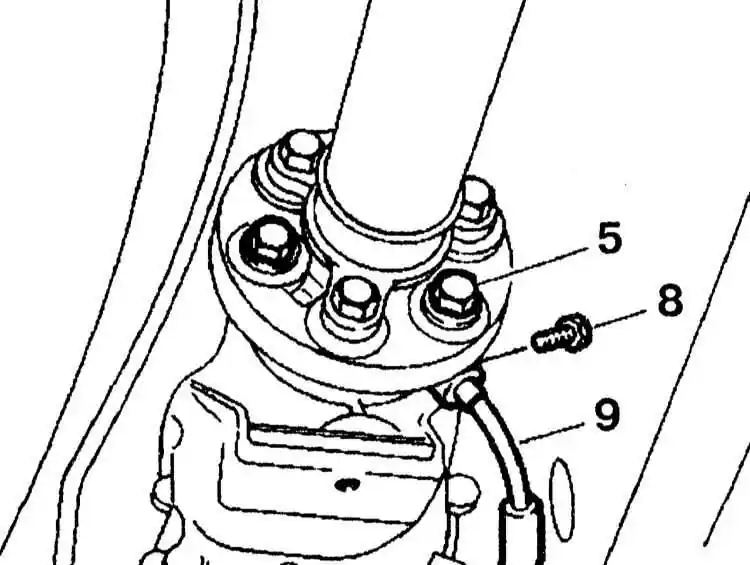

4. Отверните карданный вал от коробки передач. Отверните болт 8 крепления вала спидометра 9 и снимите его.

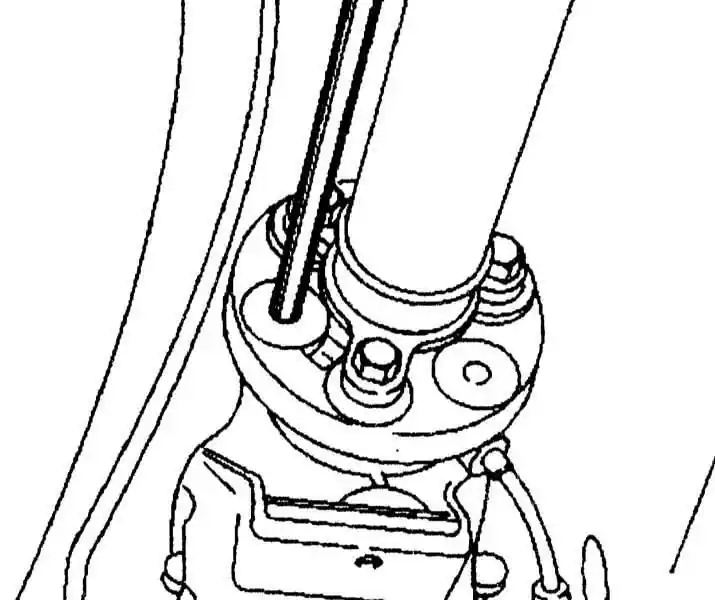

5. Ослабьте установочные втулки во фланце кардана. Для этого используйте выколотку диаметром 10 мм и длиной примерно 150 мм.

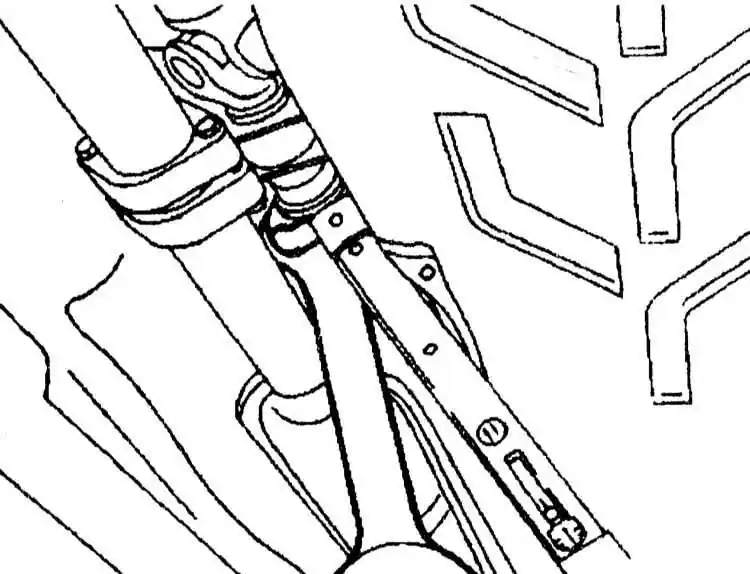

6. Ослабьте гайку карданного вала и переместите карданный вал от фланца по направлению к задней части автомобиля.

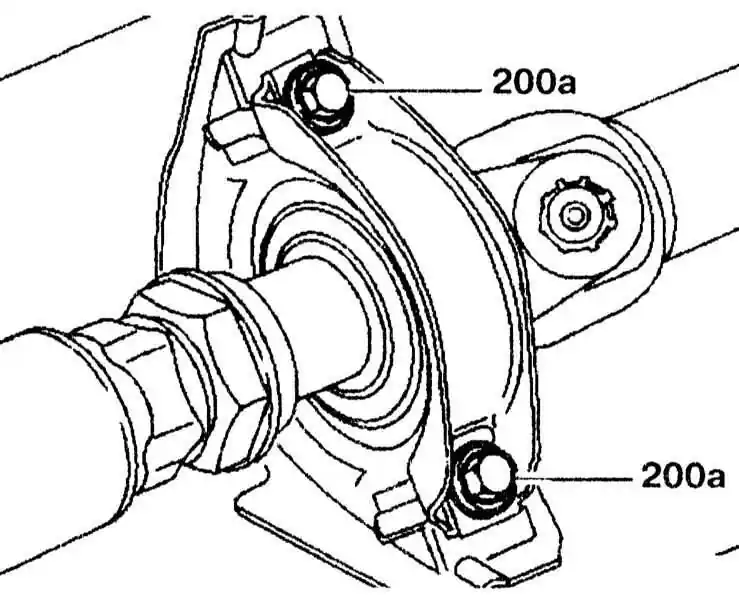

7. Отверните болты 200a.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке.
