9.2.5. Система блокировки переключения трансмиссии - общая информация, проверка состояния и замена компонентов

 Некоторые из рассматриваемых в настоящем Руководстве моделей оборудованы подушками безопасности, - в обязательном порядке отключайте SRS при обслуживании компонентов, расположенных вблизи подушек (см. Главу Бортовое электрооборудование).


Общая информация

Система блокировки переключения предотвращает возможность вывода рычага селектора из положений “Р” и N” без предварительного выжимания педали ножного тормоза. За исключением описываемых ниже простейших проверок, выполнение диагностики отказов системы должно быть поручено специалистам автосервиса.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль (см. Главу Кузов).
2. Пройдитесь по жгуту электропроводки от электромагнитного клапана блокировки переключения до контактного разъема и рассоедините последний. При помощи пары проводов-перемычек подайте напряжение батареи клеммы электромагнитного клапана, - должен раздаться отчетливо различимый щелчок.

 Не оставляете клапан под напряжение дольше, чем это действительно необходимо для проверки!

3. Неисправный электромагнитный клапан подлежит замене.

Замена компонентов

Электромагнитный клапан блокировки переключения

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль (см. Главу Кузов).
2 .Снимите индикатор положения выбранного режима АТ.
3. Отсоедините электропроводку от электромагнитного клапана блокировки переключения. Продев тонкий стержень в переднюю часть разъема, отожмите стопорные язычки и рассоедините разъем.
4. Выверните крепежные винты и снимите сборку электромагнитного клапана.
5. Установка производится в обратном порядке.

Приводной трос блокировки ключа

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены оборванного троса привода блокировки ключа следует снять крышки кожуха рулевой колонки и центральной консоли (см. Главу Кузов).

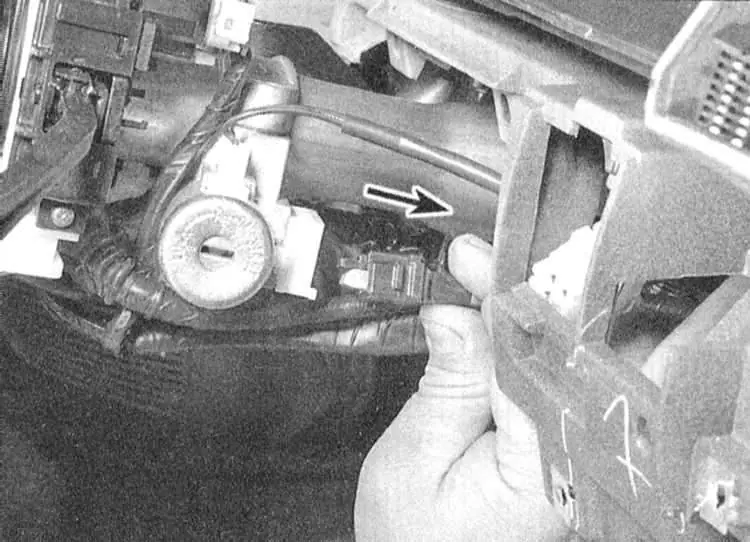

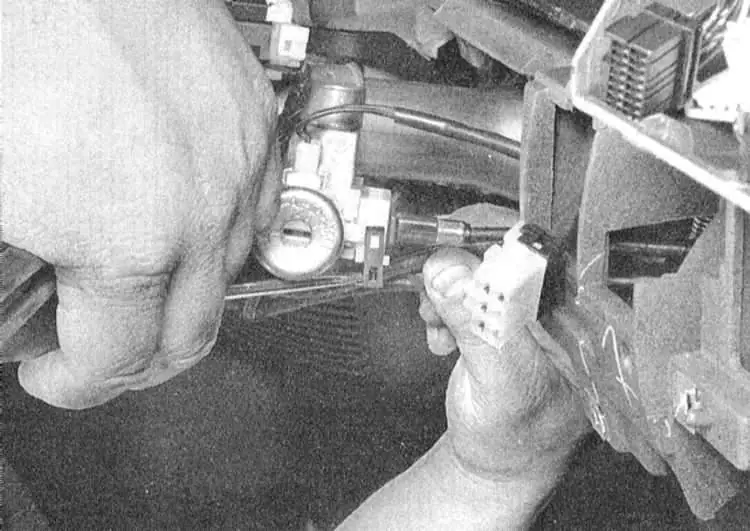

2. Снимите с цилиндра замка стопорную пластину, затем высвободите из сборки верхний наконечник приводного троса.

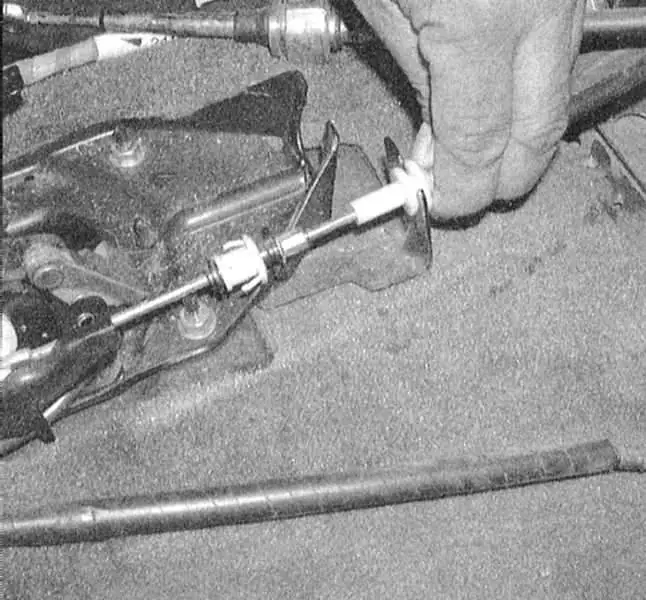

3. Высвободите оболочку троса блокировки ключа из кронштейна в нижней части рычага селектора. Снимите фиксатор и отсоедините трос от рычага.

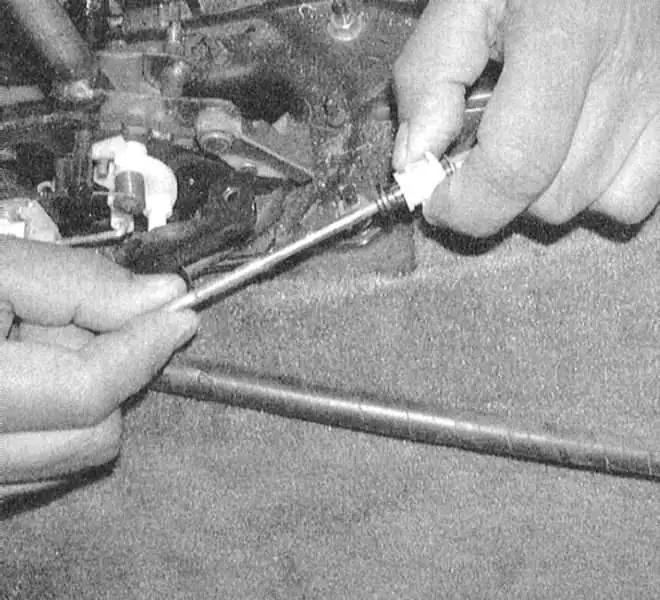

4. Высвободите ползун из держателя регулятора и снимите шток блокировки ключа; при введении штока в держатель регулятора нового троса необходимо протолкнуть его до щелчка.

5. Дальнейшая установка производится в порядке обратном порядку демонтажа компонентов.
