- Поднимите заднюю часть автомобиля.
- Снимите колеса.

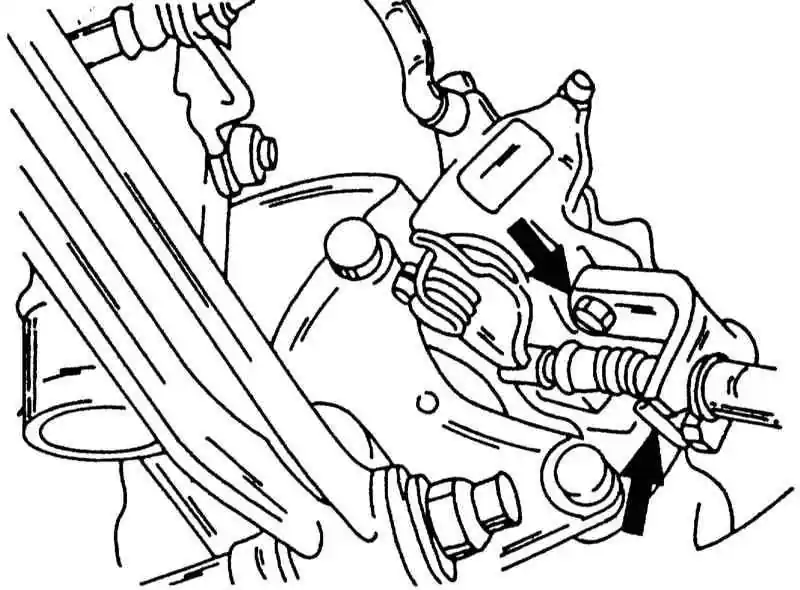

- Удалите на внутренней стороне суппорта два изображенных на иллюстрации бота, чтобы снять крепления троса ручного тормоза и стопорную пружину.
- Удалите нижний направляющий палец суппорта из суппорта, чтобы освободить его на монтажной рамке.
- Откиньте весь суппорт вверх, как показано на иллюстрации ниже, и подвяжите его отрезком проволоки на задней подвеске, чтобы он не мог упасть.
|

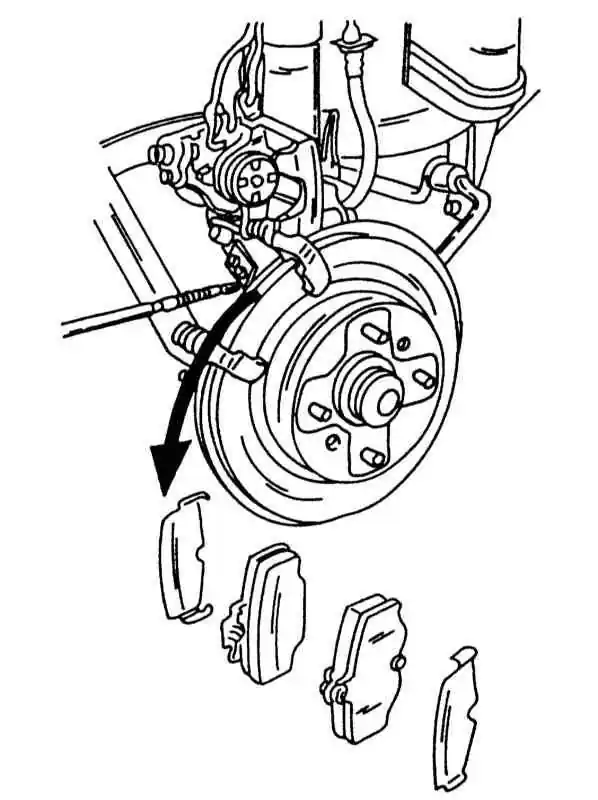

Снятие тормозных колодок заднего дискового тормоза. Подвязать суппорт проволокой, как показано.
|
- Снимите внутреннюю и верхнюю промежуточные пластины и обе тормозные колодки.
- После снятия колодок нельзя нажимать на педаль тормоза, так как выскочит поршень.
- Замените тормозные колодки, если толщина материала накладки достигла 2.0 мм. Никогда не заменяйте только одну колодку и не переставляйте колодки с одной стороны на другую. На
иллюстрации показано, где измеряется толщина колодок. Ремонтный комплект тормозных колодок включает в себя определенные детали, которые все должны использоваться при установке.
- Очистите суппорты тормозной жидкостью или спиртом. Никогда не применяйте для этого бензин.
- Проверьте, чтобы прокладки поршней хорошо уплотняли.
- Проверьте тормозной диск на наличие глубоких бороздок, которые обусловлены износом тормозных колодок. Измерьте толщину тормозного диска с помощью микрометра, как показано на
иллюстрации. Если толщина диска меньше заданной, диск следует заменить. Можно заменить только один диск, однако в большинстве случаев замены требуют оба диска.
- Установка тормозных колодок осуществляется в обратной снятию последовательности с учетом следующих моментов:
- Используя острые щипцы, поверните поршень по часовой стрелке в суппорт, как показано на иллюстрации ниже. При этом не допускайте переливания жидкости из компенсационного бачка, т. е. нужно следить за жидкостью в бачке. Если поршень находится глубоко в цилиндре, места для установки новых колодок вполне достаточно.
|

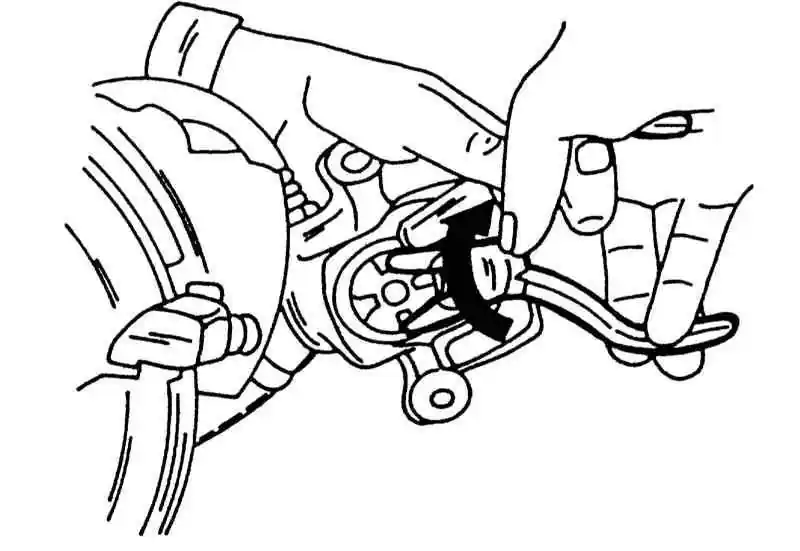

Перед установкой тормозных колодок ввинтить поршень в отверстие с помощью щипцов.
|
- Вставьте внутреннюю колодку с промежуточной пластиной, оттяните суппорт наружу и вставьте внешнюю тормозную колодку с промежуточной пластиной.
- Отвяжите суппорт и опустите его вниз, не повредив вставленные тормозные колодки.
- Вставьте болт (см.
иллюстрацию) и затяните с усилием 22 - 32 Н•м.
- После установки несколько раз нажмите педаль тормоза и проверьте, не попал ли в систему воздух. В противном случае, систему следует прокачать, как описано в Разделе
Прокачка тормозов.
|
|
