5.2.20. Регулятор давления топлива

MULTEC ЦВТ

 Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выпустите давление из системы питания.
2. Снимите воздушный фильтр.
3. Открутите четыре крепежных болта крышки регулятора и снимите крышку.
4. Снимите седло пружины (3), пружину (2) и диафрагму (1) (4 – крышка).
5. Установка проводится в обратном порядке снятия.

MULTEC МВТ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините вакуумный шланг от регулятора.
3. Отсоедините топливную трубку от регулятора и аккуратно выпустите давление из системы.
4. Открутите крепежный болт и снимите регулятор давления с трубки и топливного коллектора.

5. Установка проводится в обратном порядке снятия. Замените уплотнительные кольца.

MULTEC-S

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выпустите давление из системы питания, сняв реле топливного насоса и проворачивая коленчатый кал двигателя стартером в течение минимум 5 секунд.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Отсоедините разъемы подключения и уберите провода в сторону.
4. Снимите колпачок с контрольного патрубка и выпустите оставшееся давление.
5. Отсоедините вакуумный шланг от регулятора.
6. Аккуратно отсоедините топливный шланг.
7. Открутите крепежный болт и снимите регулятор с топливного коллектора.
8. Установка проводится в обратном порядке снятия.

MOTRONIC M 1.5

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите соленоид системы холостого хода и отсоедините провода от инжекторов.
3. Открутите зажимные винты и отсоедините топливные трубки от регулятора.
4. Отсоедините вакуумный шланг от регулятора и снимите регулятор.
5. Установка проводится в обратном порядке снятия.

MOTRONIC M 2.5 и M 2.8

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите воздушный фильтр.
3. Отсоедините разъем подключения датчика потока воздуха и датчика положения дроссельной заслонки.
4. Отсоедините вакуумный шланг от регулятора давления.
5. Отсоедините топливные трубки и выпустите оставшееся давление.
6. Открутите крепежные болты и снимите регулятор.
7. Установка проводится в обратном порядке снятия.

SIMTEC

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выпустите давление из системы питания, сняв реле топливного насоса и проворачивая коленчатый кал двигателя стартером в течение минимум 5 секунд.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите вентиляционный шланг крышки клапанного механизма и шланг забора воздуха.

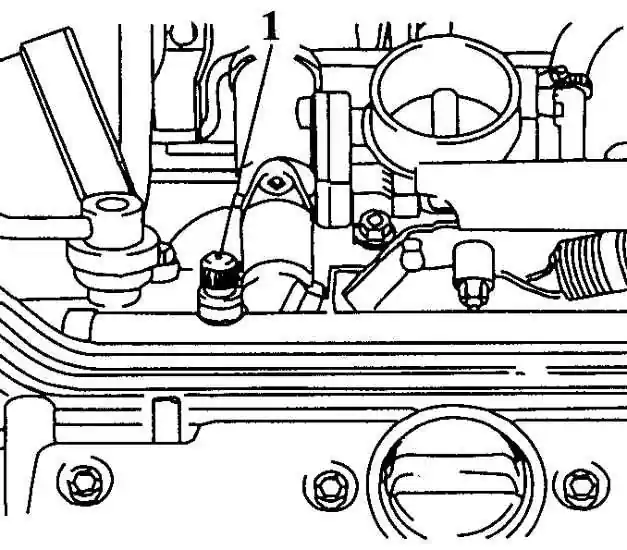

4. Снимите колпачок с контрольного патрубка регулятора давления топлива (1) и выпустите оставшееся давление из топливной системы.
5. Отсоедините вакуумный шланг от регулятора.
6. Освободите зажимы и снимите регулятор с топливного коллектора.
7. Установка проводится в обратном порядке снятия. Замените поврежденные уплотнения и смажьте уплотнительные кольца моторным маслом.
