8.1.6. Соединительный механизм рычага переключения передач

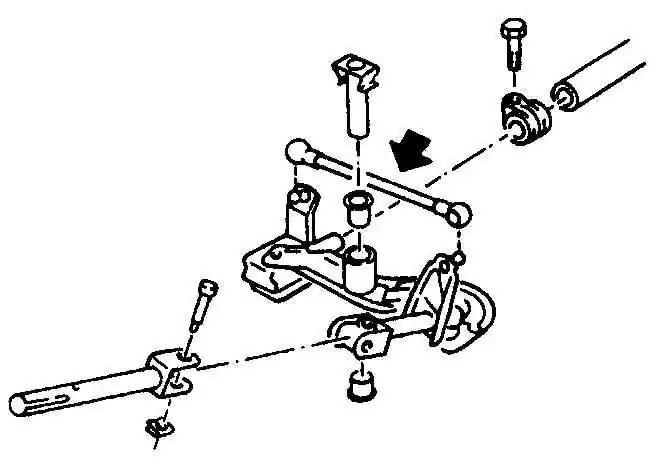

Элементы соединительного механизма рычага переключения передач

 Соединительная тяга указана стрелкой.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините зажимную втулку от соединительного механизма.
2. Снимите крепежный зажим и достаньте штифт из универсального шарнира соединительного механизма.
3. Снимите пружинный зажим, достаньте поворотный штифт из кронштейна на заднем креплении двигателя/ коробки передач.
4. Снимите соединительный механизм.

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
Осмотрите соединительный механизм на наличие износа и замените его, если необходимо.

Установка

Установка производится в обратном порядке снятия.
