4.5.11. Снятие и установка датчика уровня двигательного масла

Двигатели 1.4, 1.6 и 1.8 л

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
  2. Слейте двигательное масло (см. Главу Текущее обслуживание). Замените уплотнительное кольцо, вверните на место сливную пробку и затяните ее с требуемым усилием.
  3. Отсоедините от датчика электропроводку.
  1. Выверните четыре крепежных болта и высвободите датчик из поддона.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

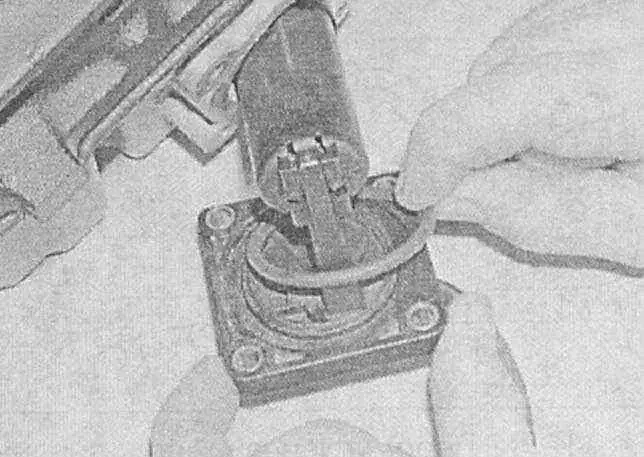

  1. При установке бывшего в употреблении датчика не забудьте заменить уплотнительное кольцо.
  2. Установите датчик в поддон, нанесите анаэробный герметик на резьбовую часть крепежных винтов, вверните последние и затяните их с требуемым усилием.
  3. Опустите автомобиль на землю и залейте в двигатель свежее масло (см. Главу Текущее обслуживание).

Двигатели 2.0 л

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
  2. Слейте двигательное масло (см. Главу Текущее обслуживание). Замените уплотнительное кольцо, вверните на место сливную пробку и затяните ее с требуемым усилием.
  3. Отсоедините от датчика электропроводку, отпустите фиксатор и протолкните датчик внутрь поддона.
  4. Выверните крепежные болты, снимите нижнюю секцию поддона с уплотнительной прокладкой (см. Снятие и установка поддона картера), — постарайтесь не повредить электропроводку датчика.
  5. Выверните болты с головками типа TORX и снимите датчик с поддона.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите датчик в поддон, вверните и затяните с требуемым усилием болты TORX.
  2. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей нижней и главной секций поддона, уложите на нижнюю секцию новую прокладку и прижмите сборку к главной сборке, — не забудьте установить новое уплотнительное кольцо на разъем датчика уровня масла и посадить разъем в главную секцию поддона.
  3. Наживите новые болты крепления ванны поддона, затем, двигаясь в диагональной последовательности от центра к краям, затяните болты с усилием первой стадии. Далее в том же порядке дотяните крепеж на угол стадии 2.
  4. Опустите автомобиль на землю, залейте в двигатель свежее масло (см. Главу Текущее обслуживание).
