13.12. Замена компонентов замка крышки багажника

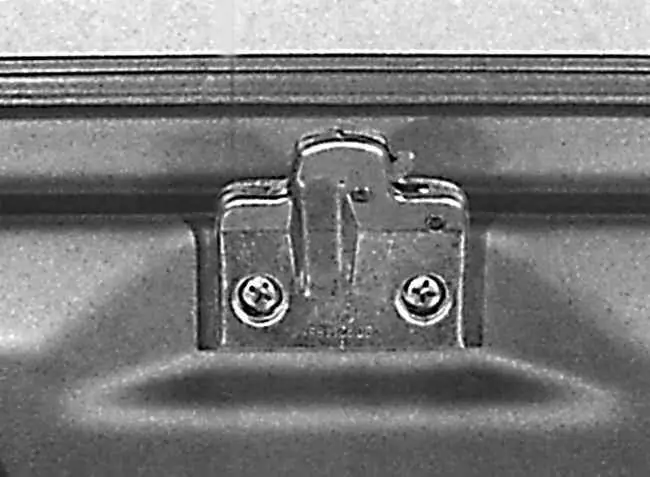

ЗАМОК КРЫШКИ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проведите линию по периметру замка на крышке багажника. 2. Отвинтите винты и снимите замок крышки багажника. 3. Установка производится в последовательности, обратной снятию. 4. Замок установите в соответствии с линией, нанесенной перед снятием. 5. Проверьте работу замка, открывая и закрывая багажник несколько раз. 6. При необходимости отрегулируйте положение замка или защелки.

ЗАЩЕЛКА ЗАМКА КРЫШКИ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

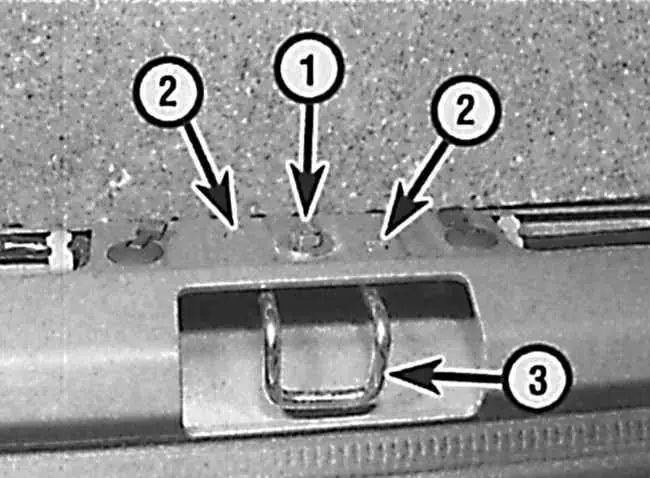

1. Снимите защитную отделку с выступа крышки багажника. 2. Отвинтите болт (1), отсоедините втулки (2) защелки (3) и снимите ее. 3. Установка производится в последовательности, обратной снятию. 4. Для регулировки ослабьте болт и, перемещая защелку, установите ее на требуемую высоту.

РУЧКА КРЫШКИ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ

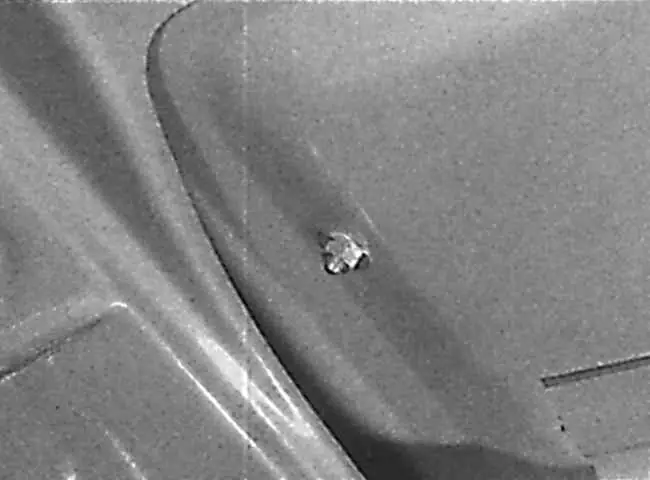

1. Откройте крышку багажника и отвинтите две гайки, крепящие ручку крышки багажника, которые доступны с внутренней стороны. 2. Установка производится в последовательности, обратной снятию.
