4.4.25. Замена толкателей, упорных прокладок и гидравлических толкателей

ГИДРАВЛИЧЕСКИЕ ТОЛКАТЕЛИ

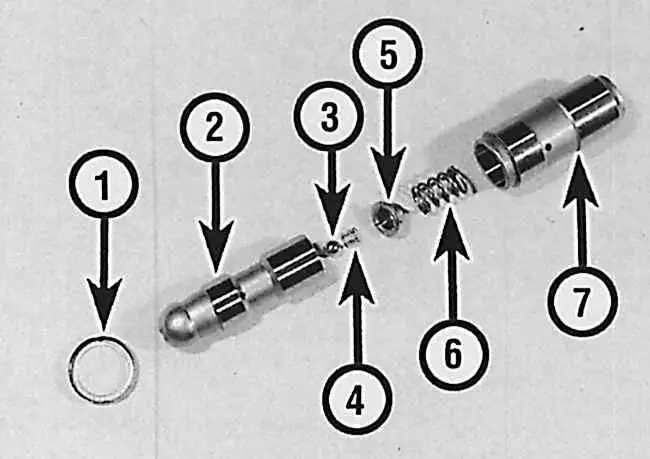

Детали гидравлического толкателя клапанов

1 – кольцо,
2 – плунжер,
3 – шарик,
4 – пружина,
5 – крышка,
6 – пружина,
7 – цилиндр

Если гидравлические толкатели клапанов изношены, их необходимо заменить.

Для того чтобы снизить вероятность возникновения проблем в будущем, рекомендуется разбирать и чистить гидравлические толкатели каждый раз, когда Вы снимаете головку цилиндров.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Начиная с толкателя клапана первого цилиндра, снимите кольцо с верхней части цилиндра толкателя.

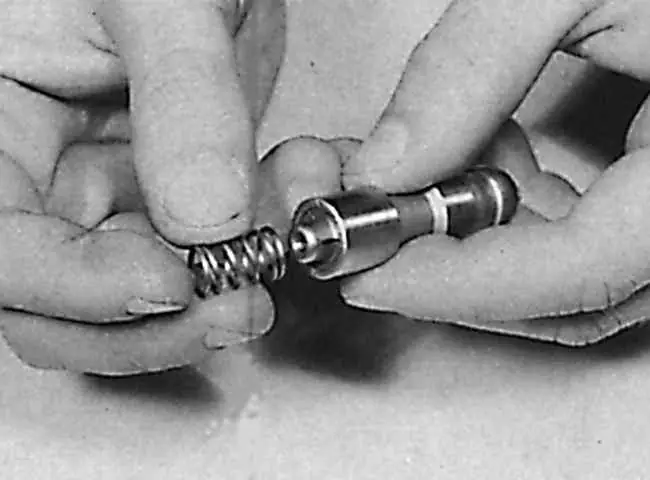

2. Извлеките из цилиндра поршень и пружину.

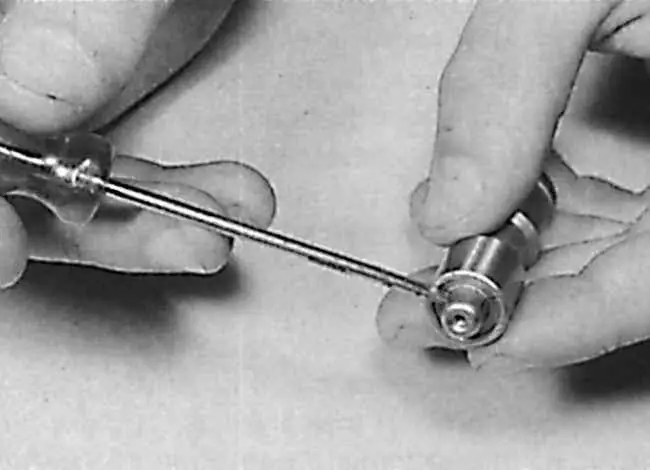

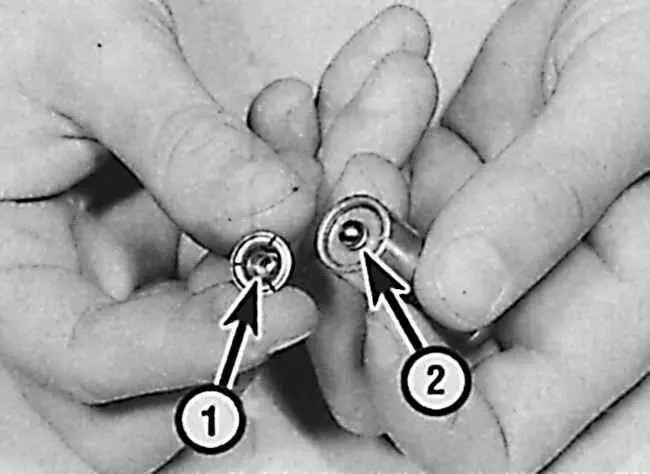

3. Маленькой отверткой снимите колпачок в основании поршня. Достаньте пружинку (1) и шарик (2) из-под колпачка.
4. Тщательно промойте элементы толкателя керосином. Если пружины толкателя изношены или повреждены, замените толкатель целиком.
5. Сборка толкателя производится в последовательности, обратной разборке.

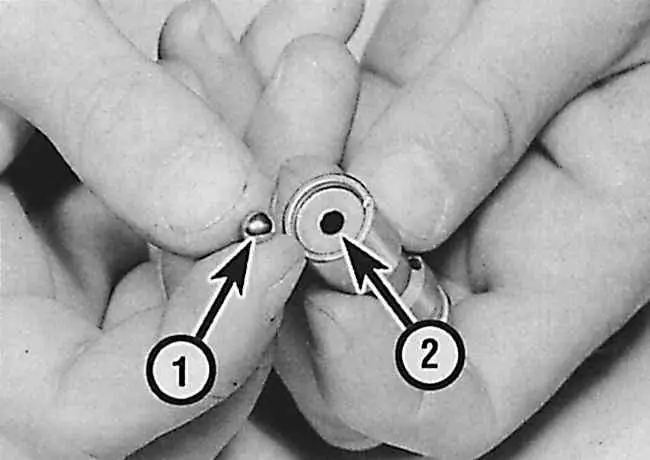

6. Установите шарик (1) в отверстие (2).
7. Установите колпачок.
8. Установите пружину на колпачок.

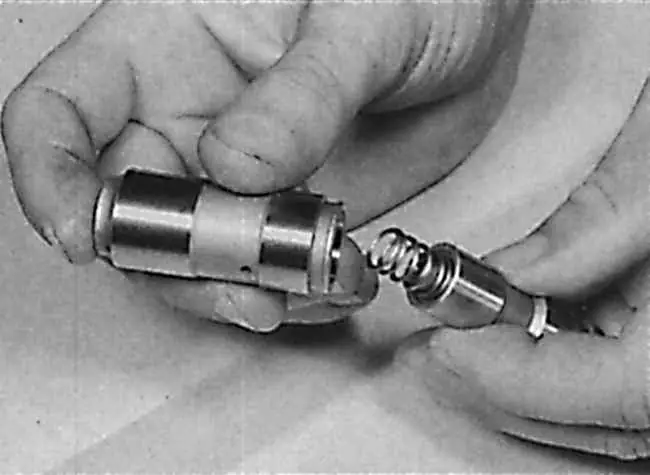

9. Вставьте поршень и пружину в цилиндр.

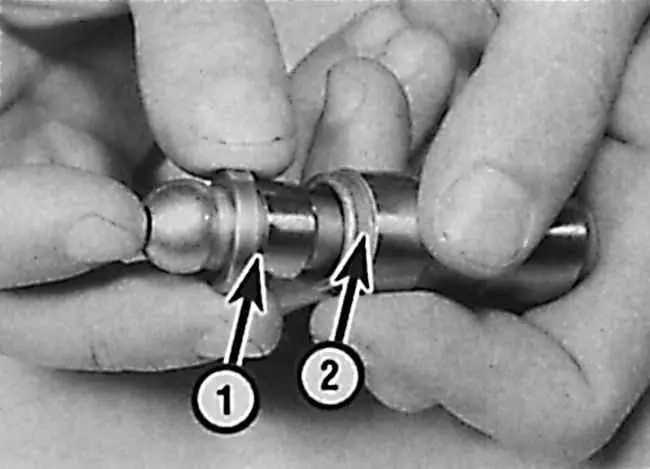

10. Наденьте кольцо (1) на верхнюю часть поршня и кромку цилиндра (2).

ТОЛКАТЕЛИ И УПОРНЫЕ ПОДКЛАДКИ КЛАПАНОВ

Осмотрите толкатели и подкладки на наличие износа и повреждений и замените их при необходимости.

ТЕХНОЛОГИЧЕСКИЕ ЗАГЛУШКИ

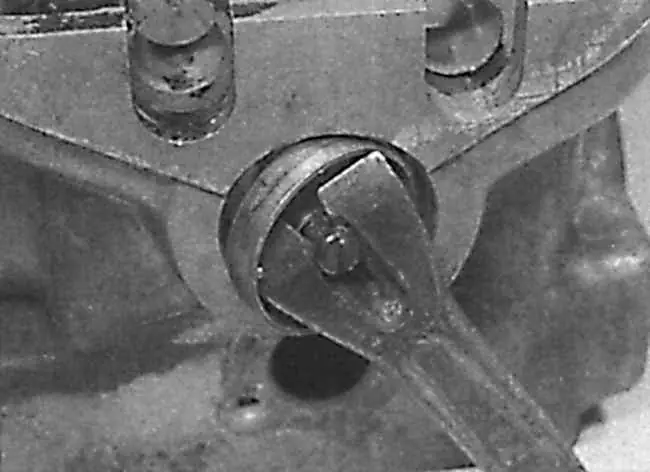

Снятие заглушек


ПОРЯДОК ВЫПОЛНЕНИЯ
Осмотрите заглушки в головке и блоке цилиндров. При необходимости замените заглушки.
