3.1.10. Замена опор двигателя и коробки передач

Предупреждение

При установке необходимо использовать новые болты крепления левого и правого кронштейна к кузову.

Силовой агрегат крепится в моторном отсеке на трех опорах, две из которых закреплены на коробке передач и одна на двигателе.

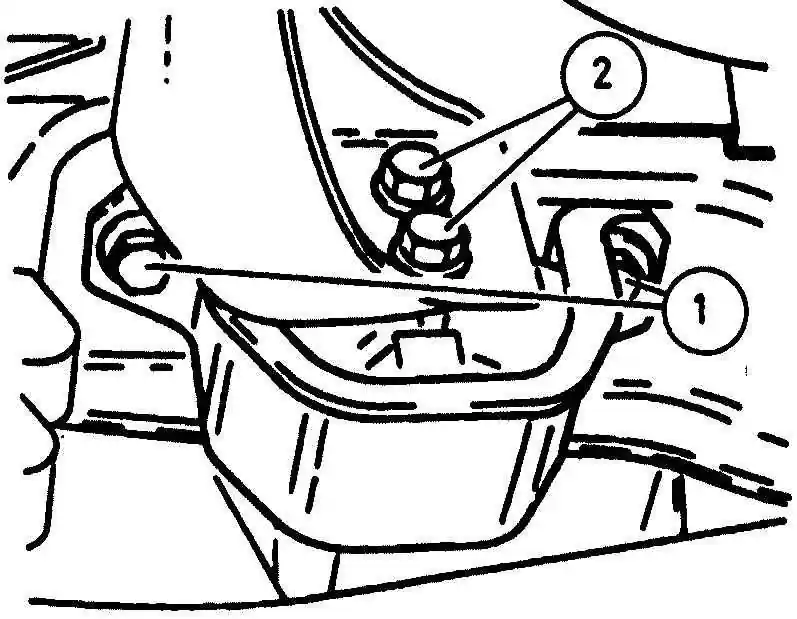

Расположение болтов крепления правой опоры силового агрегата

1 – болты крепления к кузову;

2 – болты крепления к блоку цилиндров

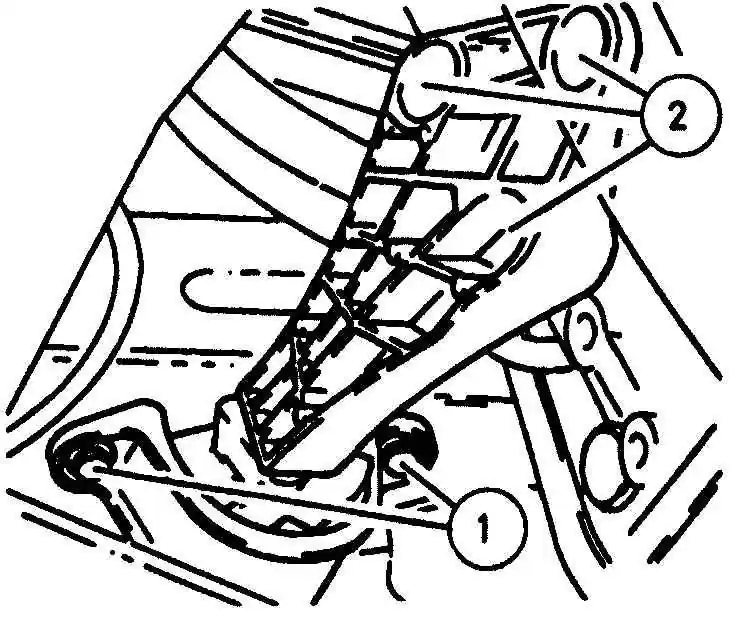

Расположение болтов крепления левой опоры силового агрегата

1 – болты крепления к кузову;

2 – болты крепления кронштейна к блоку

Правая опора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и установите на подставках.
2. Зацепите двигатель захватами грузоподъ емного механизма и приподнимите настолько, чтобы вес двигателя воспринимался грузоподъемным механизмом.
3. Работая под автомобилем, отвинтите болты крепления опоры от блока цилиндров и кузова. Извлеките правую опору силового агрегата из-под автомобиля (см. рис. Расположение болтов крепления правой опоры силового агрегата).
4. Отвинтите блок крепления от кронштейна.
5. Установите новый блок крепления на кронштейн и закрепите болтами, затянув их требуемым моментом.
6. Установите правую опору силового агрегата на блок цилиндров и закрепите болтами, затянув их требуемым моментом.
7. Закрепите правую опору силового агрегата к кузову новыми болтами, затянув их требуемым моментом.
8. Отсоедините захваты грузоподъемного механизма от двигателя.
9. Опустите автомобиль на землю.

Левая опора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и установите на подставках.
2. Зацепите двигатель захватами грузоподъ емного механизма и приподнимите настолько, чтобы вес двигателя восприни мался грузоподъемным механизмом.
3. Работая под автомобилем, отвинтите блок крепления от кронштейна и кузова (см. рис. Расположение болтов крепления левой опоры силового агрегата).
4. Используя метчик М10х1,25, очистите резьбу в отверстиях кузова для крепления левой опоры силового агрегата.
5. Установите новый блок крепления на кронштейн и закрепите болтами, затянув их требуемым моментом.
6. Закрепите левую опору силового агрегата к кузову и затяните болты требуемым моментом.
7. Отсоедините захваты грузоподъемного механизма от двигателя.
8. Опустите автомобиль на землю.

Задняя опора

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и установите на подставках.
2. Зацепите двигатель захватами грузоподъ емного механизма и приподнимите настолько, чтобы вес двигателя восприни мался грузоподъемным механизмом.
3. Работая под автомобилем, отвинтите заднюю опору от нижней рамы и кронштейна.
4. Установите новый блок крепления на нижнюю раму и кронштейн и закрепите болтами, затянув их требуемым моментом.
5. Отсоедините захваты грузоподъемного механизма от двигателя.
6. Опустите автомобиль на землю.
