3.1.29. Масляный поддон

Предупреждение

При установке масляного поддона необходимо использовать новую прокладку и герметик при установке масляного насоса и заднего коренного подшипника.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Слейте с двигателя моторное масло, затем установите на место маслосливную пробку и затяните ее требуемым моментом.
3. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Снимите приемную выхлопную трубу.
5. При наличии отсоедините электрический разъем от датчика уровня моторного масла, установленного в масляном поддоне.
6. Отвинтите болты и снимите защитную пластину сцепления.
7. Равномерно и постепенно отвинтите болты крепления и снимите масляный поддон. Имейте в виду, что на большинстве моделей отражатель масла масляного поддона можно переместить на значительное расстояние от блока цилиндров вместе с масляным поддоном, но его нельзя снять до тех пор, пока не будет снята маслозаборная трубка масляного насоса.
8. На моделях 1,6, 1,8 и 2,0 л для снятия отражателя масла необходимо отвинтить кронштейн, крепящий маслозаборную трубку масляного насоса к блоку цилиндров. Отражатель масла можно снять через маслозаборную трубку. На моделях С16 NZ2 1,8 и 2,0 л с отражателем масла отверткой снимите резиновую прокладку.
9. Для снятия маслозаборной трубки масляного насоса отвинтите болт, крепящий кронштейн к блоку цилиндров и два болта, крепящие конец маслозаборной трубки к масляному насосу. Снимите уплотни тельное кольцо круглого сечения.
10. Очистите сопрягаемые поверхности блока цилиндров, отражателя масла и масляного поддона от следов старой прокладки и герметика.

Установка

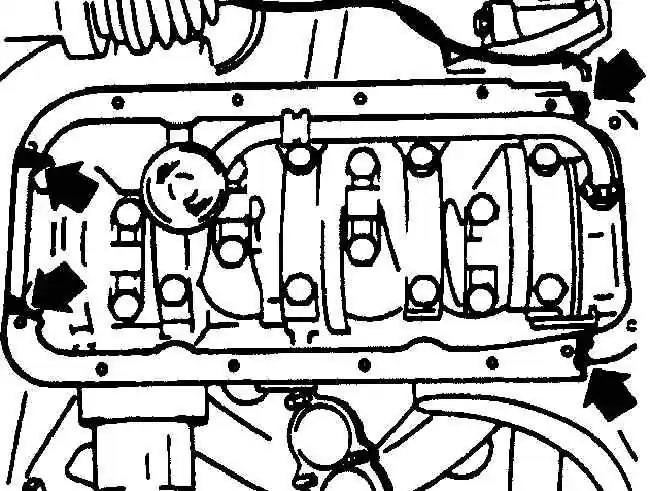

Места нанесения герметика на сопрягаемые поверхности масляного насоса и задней крышки коренного подшипника

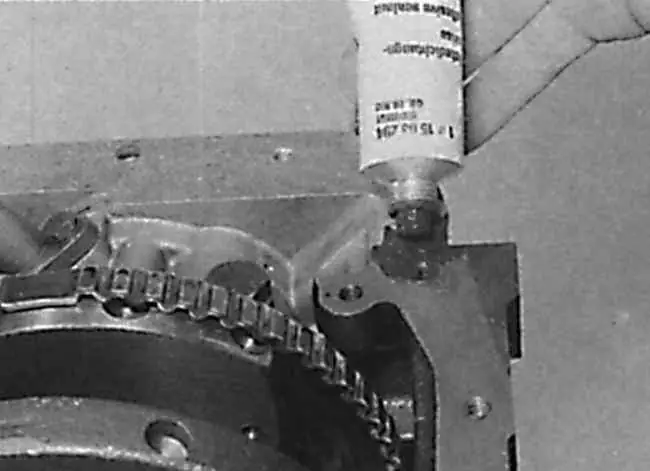

Нанесение слоя герметика на сопрягаемую поверхность масляного насоса и блока цилиндров двигателя на двигателе 2,0 л

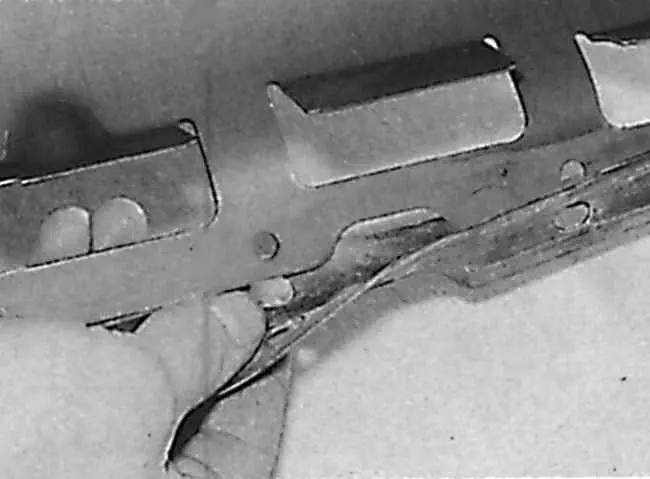

Установка новой резиновой прокладки на отражатель масла на двигателе 2,0 л

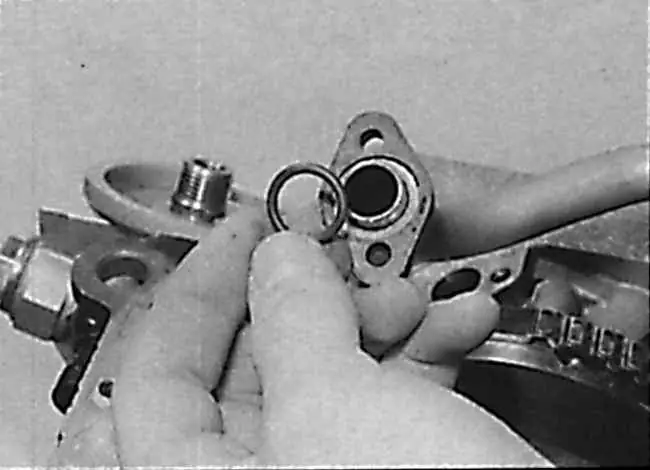

Установка нового уплотнительного кольца круглого сечения на маслозаборную трубку

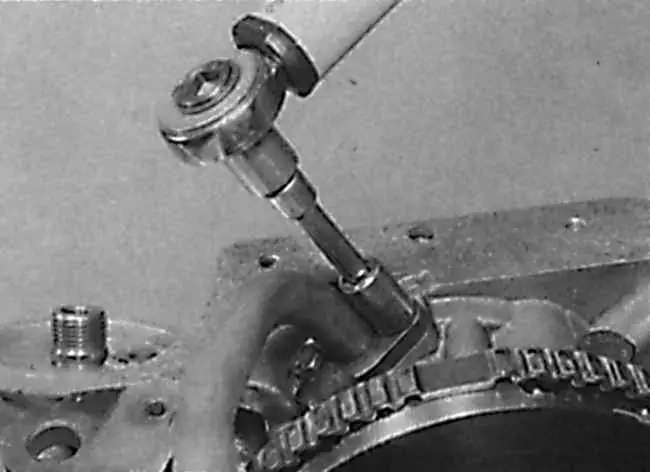

Затягивание болтов крепления маслозаборной трубки на двигателе 2,0 л

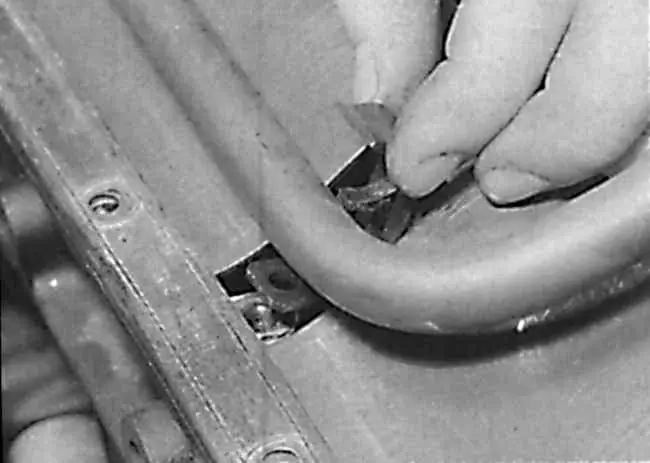

Установка кронштейна крепления маслозаборной трубки на двигателе 2,0 л

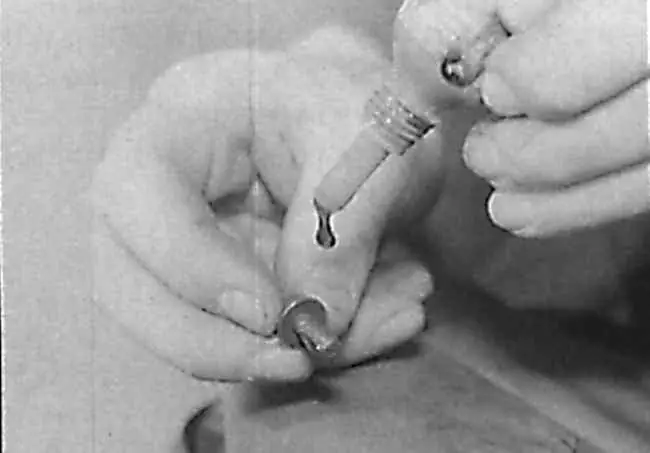

Нанесение на резьбу болтов крепления масляного поддона средства, препятствующего их отвинчиванию

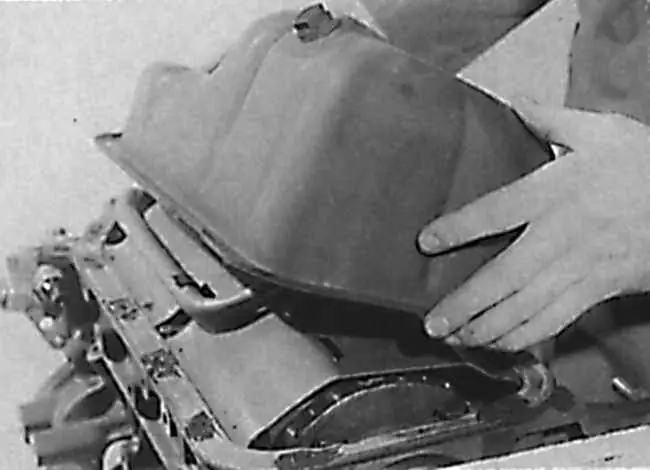

Установка масляного поддона на двигатель 2,0 л

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нанесите тонкий слой герметика Opel № 90485251 на сопрягаемые поверхности между масляным насосом и блоком цилиндров и между задней крышкой коренного подшипника и блоком цилиндров (см. рис. Места нанесения герметика на сопрягаемые поверхности масляного насоса и задней крышки коренного подшипника , Нанесение слоя гермети ка на сопрягаемую поверхность масляного насоса и блока цилиндров двигателя на двигателе 2,0 л).
2. На моделях С16 NZ2 1,8 и 2,0 л установите новую резиновую прокладку по периметру отражателя масла (см. рис. Установка новой резиновой прокладки на отражатель масла на двигателе 2,0 л ).
3. На моделях 1,6, 1,8 и 2,0 л установите отражатель масла в блоке цилиндров, перемещая его через заборную трубку масляного насоса.
4. Если маслозаборная трубка снималась, установите ее на масляный насос с новым уплотнительным кольцом круглого сечения и закрепите болтами, затянув их требуемым моментом (см. рис. Установка нового уплотнительного кольца круглого сечения на маслозаборную трубку, Затягивание болтов крепления маслозаборной трубки на двигателе 2,0 л).
5. При наличии, установите кронштейн крепления маслозаборной трубки к блоку цилиндров (см. рис. Установка кронштейна крепления маслозаборной трубки на двигателе 2,0 л).
6. Нанесите на резьбу болтов крепления масляного поддона средство, препятству ющее их отвинчиванию (Opel № 90167347), затем установите масляный поддон и закрепите болтами, затянув их требуемым моментом (см. рис. Нанесение на резьбу болтов крепления масляного поддона средства, препятствующего их отвинчиванию, Установка масляного поддона на двигатель 2,0 л).
7. Если двигатель установлен в автомоби ле, дальнейшая установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.
