5.2.10.2. Двигатели 2,0 л

ИЗМЕРИТЕЛЬ ПОТОКА ВОЗДУХА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и отсоедините электрический разъем от измерителя потока воздуха.

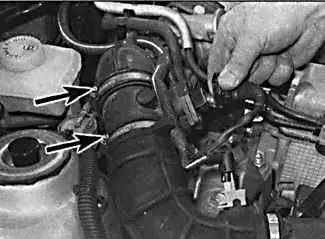

2. Ослабьте хомуты (указаны стрелками), освободите измеритель потока воздуха от впускных каналов и снимите его.
3. Установка производится в последовательности, обратной снятию.

ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА
Предупреждение

На двигателях турбо с высоким давлением датчик температуры воздуха является составной частью измерителя потока воздуха.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание, отсоедините электрический разъем и извлеките датчик из впускного канала.
2. Установка производится в последовательности, обратной снятию.

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. В салоне автомобиля отвинтите зажимы и снимите отделку нижней части панели приборов со стороны водителя.
2. Отсоедините электрический разъем от датчика, который расположен на верхней части педали.
3. Снимите скобу шарового шарнира тяги и снимите тягу с датчика.
4. Отвинтите винты и снимите датчик с кронштейна педали.
5. Установка производится в последовательности, обратной снятию.

ДАТЧИК КОЛЕНЧАТОГО ВАЛА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. О Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
2. Для доступа к датчику поднимите переднюю часть автомобиля и зафиксируйте на подставках.
3. Отсоедините электрический разъем датчика от жгута проводов.
4. Отвинтите болт (указан стрелкой) и снимите датчик с блока цилиндров.
5. Установка производится в последовательности, обратной снятию, при этом необходимо на датчик установить новое уплотнительное кольцо.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Датчик установлен с передней правой стороны головки блока цилиндров.

ДАТЧИК ПРЕВЫШЕНИЯ ДАВЛЕНИЯ

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты и снимите пластиковый кожух с верхней части головки блока цилиндров.
2. Отвинтите винты, крепящие кронштейн жгута проводов к верхней части впускного коллектора и отсоедините электрический разъем (указан стрелкой) от датчика превышения давления.
3. Отвинтите болт и снимите датчик с верхней части впускного коллектора.
4. Установка производится в последовательности, обратной снятию, при этом необходимо установить на датчик новое уплотнительное кольцо.

ДАТЧИК ТЕМПЕРАТУРЫ МАСЛА

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. Слейте моторное масло. Установите новое уплотнительное кольцо на маслосливную пробку и завинтите ее в масляный поддон.
3. Отсоедините электрический разъем (на фото) и отвинтите датчик от передней части масляного поддона.
4. Установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.

ЭЛЕКТРОННОЕ КОНТРОЛЬНОЕ УСТРОЙСТВО (ECU)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рычаги стеклоочистителей и снимите провод массы с аккумулятора.
2. Отвинтите пластиковые гайки от осей рычагов стеклоочистителей.
3. Снимите резиновое уплотнение с верхней части перегородки моторного отсека.
4. Снимите пластиковый кожух от основания ветрового стекла.
5. Отвинтите гайки и снимите защитный кожух блока ECU.
6. Освободите фиксаторы и отсоедините электрический разъем от блока ECU.
7. Отвинтите гайки и снимите блок ECU.
8. Установка производится в последовательности, обратной снятию.
