13.6. Задний бампер

МОДЕЛИ СЕДАН

ПОРЯДОК ВЫПОЛНЕНИЯ

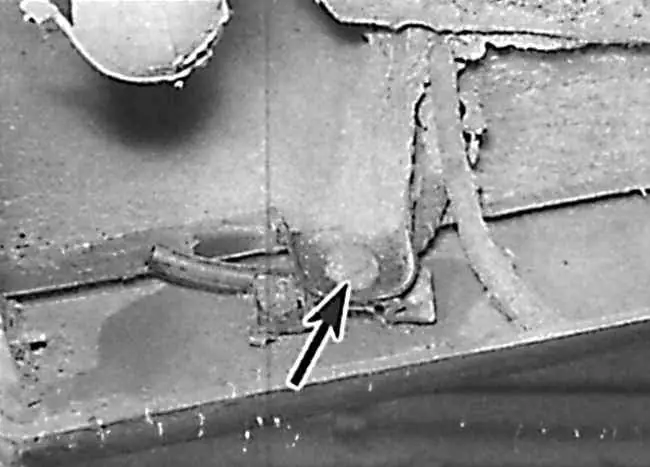

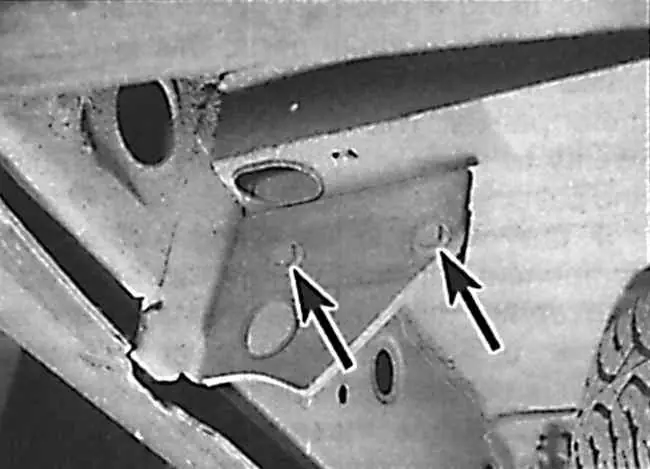

1. Поднять заднюю часть автомобиля и зафиксировать на подставках. 2. Снять вкладыши дуги заднего колеса (доступ к вкладышам дуги заднего колеса может быть улучшен, если снять задние колеса). 3. Отвинтить болты крепления боковой части бампера (один болт на каждой стороне). 4. Работая под основанием бампера, отвинтить два нижних болта крепления бампера. 5. Работая в багажном отделении, расположить разъем подсветки номерного знака рядом с левым фонарем заднего хода и отсоединить разъем. 6. Вытянуть бампер из автомобиля и извлечь жгут проводов подсветки номерного знака через уплотняющее кольцо в задней панели кузова.

Установка

Установка производится в последовательности, обратной снятию.

МОДЕЛИ КОМБИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

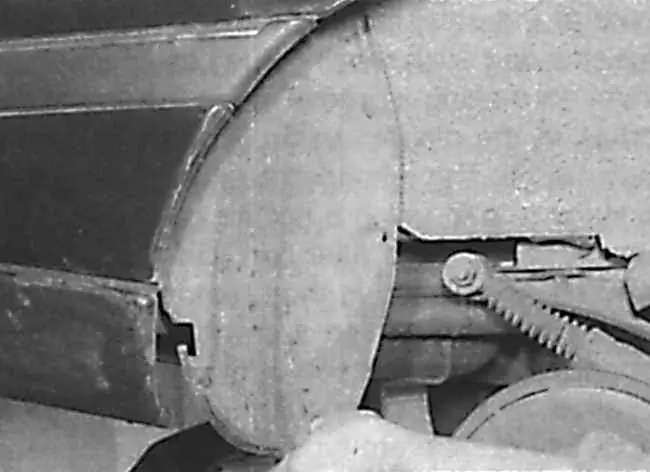

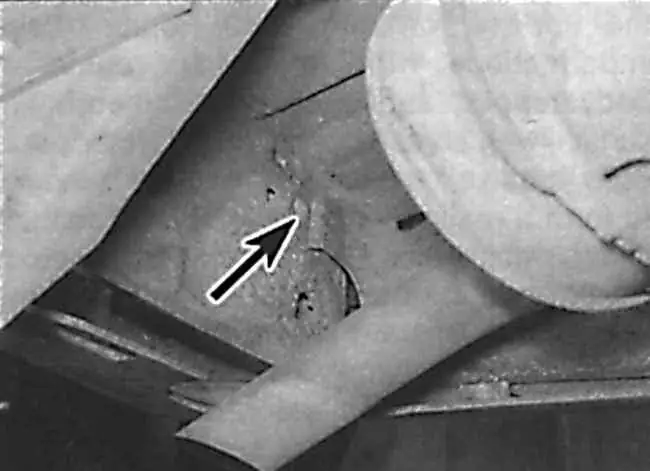

1. Поднять заднюю часть автомобиля и зафиксировать на подставках. 2. Снять вкладыши дуги заднего колеса (доступ к вкладышам дуги заднего колеса может быть улучшен, если снять задние колеса). 3. На моделях с задними щитами под кузовом автомобиля, расположенными с двух сторон бампера, опустить заднюю часть системы выпуска отработанных газов для доступа к левому заднему щиту. 4. Снять задние щиты под кузовом автомобиля для доступа к боковым болтам крепления бампера. 5. Отвинтить болты бокового крепления бампера (один болт на каждой стороне бампера). 6. Отвинтить два болта крепления бампера с каждой стороны к кузову и извлечь бампер из автомобиля.
