13.7. Замена фары и указателя поворотов

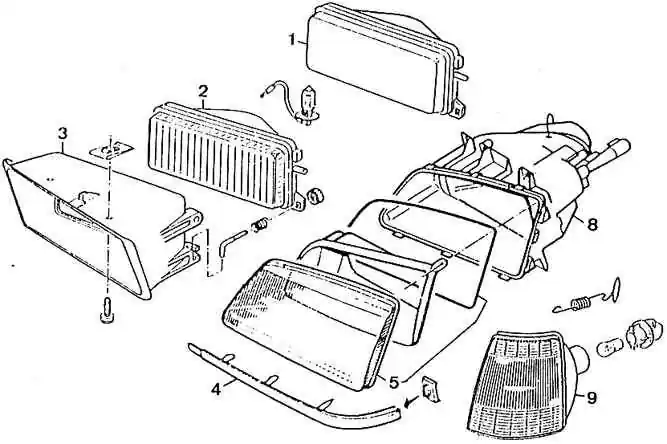

Передние фары и указатель поворота
1 – оптический элемент,
2 – габаритная фара,
3 – корпус,
4 – планка,
5 – оптический узел,
8 – корпус фары,
9 – указатель поворота
Предупреждение

Перед снятием оптических узлов фар следует обозначить на стене (например, в подземном гараже) световой след от фар ближнего и дальнего света, а также положение всех четырех колес.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открыть капот.
2. Снять решетку радиатора.

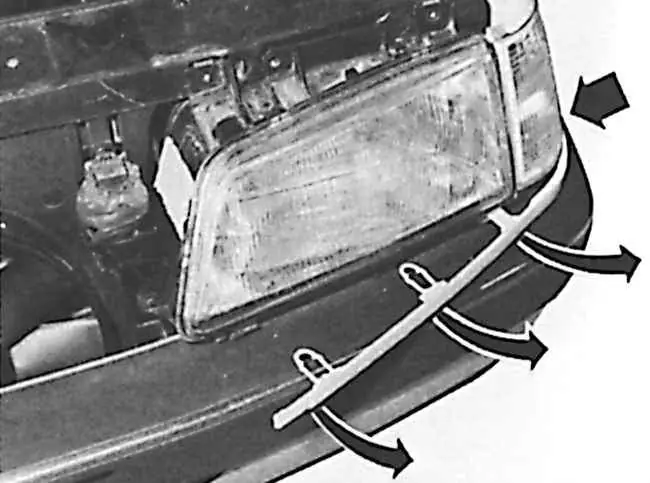

3. Отцепить планку (потянуть вперед), расположенную под фарой, обращая внимание, чтобы не повредить крепление около ребра крыла.
4. Отцепить пружину, крепящую указатель поворота в колесной нише.
5. Внешние элементы крепления фары доступны после снятия переднего указателя поворота.

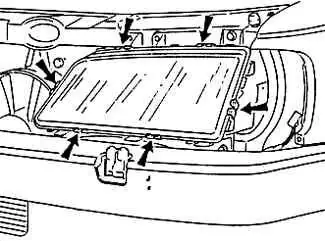

6. При помощи накидного изогнутого ключа отвинтить от переднего пластикового каркаса два элемента крепления (по каждой стороне оптического узла).

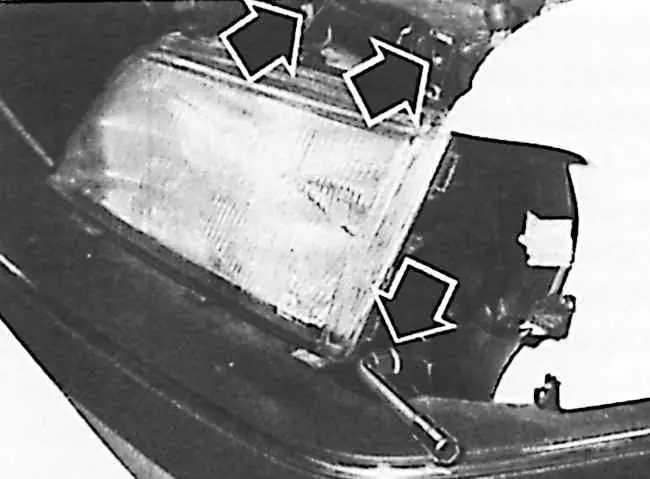

7. Отвинтить два верхних элемента крепления.
8. Отвинтить шесть зажимов крепления светорассеивающего стекла фары.
9. Осторожно извлечь оптический узел для его отключения.
10. Извлечь пластиковый кожух, размещенный на держателе лампочки.
11. Отсоединить электрические провода.
12. Осторожно извлечь оптический узел из его гнезда.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выполнить действия в обратной последовательности по отношению к процессу снятия.
2. Проверить правильность функционирования всех лампочек.
3. Отрегулировать свет фар.
