При выполнении данной процедуры потребуется помощь ассистента.

1. Отсоедините отрицательный провод от батареи.
2. Снимите панель обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите регулятор стеклоподъемника с приводным электромотором (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
4. Снимите сборку дверной защелки (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
5. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).

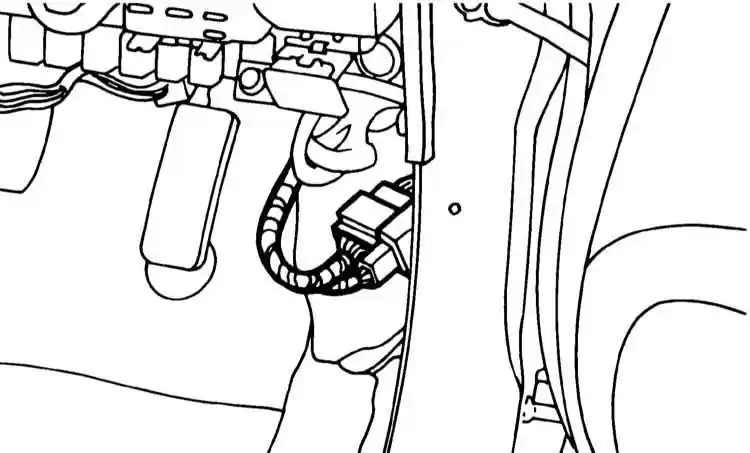

6. Снимите нижнюю панель отделки передней стойки (см. Раздел Снятие и установка элементов внутренней отделки) и рассоедините контактный разъем соединительной электропроводки.

7. Подоприте дверь домкратом, - с целью предотвращения повреждения лакокрасочного покрытия между головкой домкрата и панелью двери следует проложить деревянный брусок.

8. Отпустите крепеж ограничителя.

9. Выверните болты крепления двери к петельным сборкам и аккуратно снимите дверную панель, - воспользуйтесь помощью ассистента.

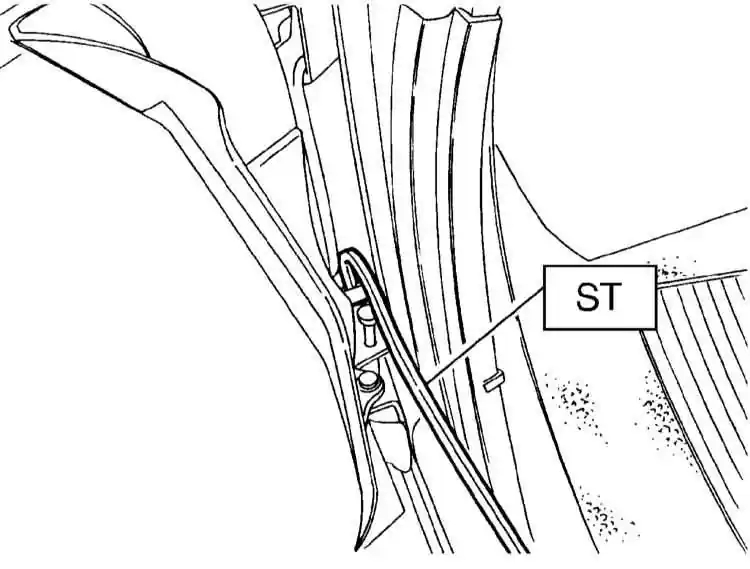

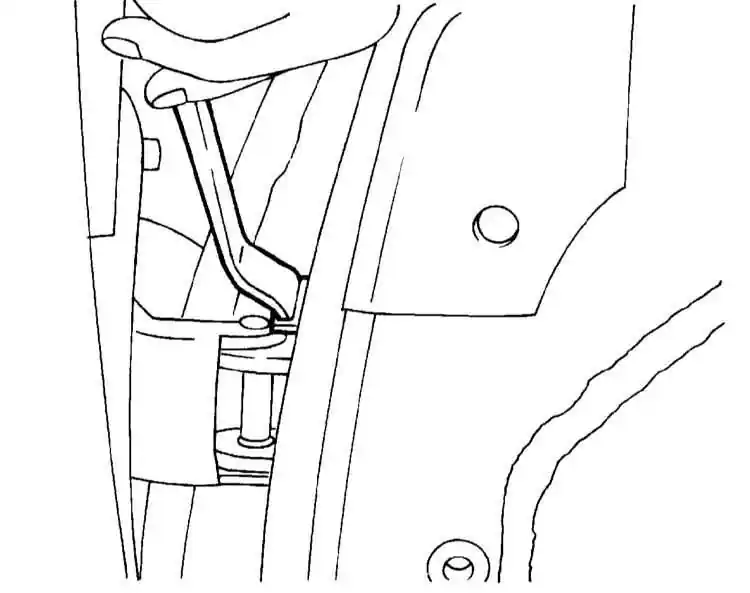

10. При помощи специального ключа (ST 925610000) выверните крепежные болты и отделите петельные сборки от стойки кузова.

11. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием (см. Спецификации).

1. При помощи ключа ST 925610000 отпустите болты крепления петельных сборок к кузовной стойке и произведите регулировку положения дверной панели в продольном или вертикальном направлении.
2. Для корректировки положения переднего края двери в поперечном или вертикальном направлении отпустите болты крепления панели к петельным сборкам.

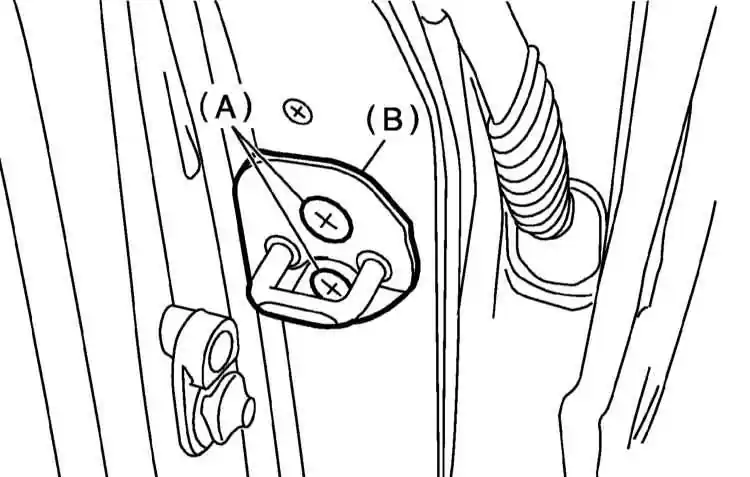

3. В случае необходимости ослабьте винты крепления ударника замка двери и аккуратными ударами молотка подправьте его установочное положение.   Во избежание повреждения гаечной пластины ни в коем случае не применяйте для отпускания крепежных винтов ударный ключ! А — Крепежные винты В — Ударник

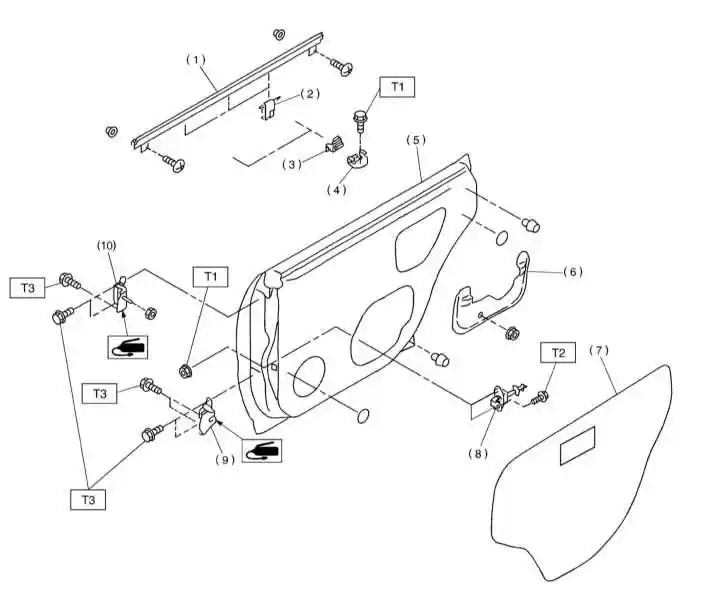

При выполнении данной процедуры потребуется помощь ассистента.

1. Отсоедините отрицательный провод от батареи.
2. Снимите панель обивки и изоляционную накладку двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
3. Снимите регулятор стеклоподъемника с приводным электромотором (см. Раздел Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемников).
4. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).

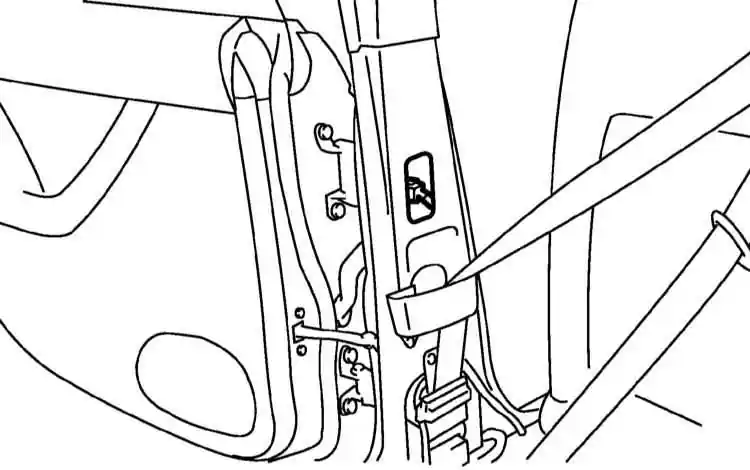

5. Снимите нижнюю панель отделки центральной стойки (см. Раздел Снятие и установка элементов внутренней отделки).

6. Снимите кронштейн ремня безопасности с заглушкой.

7. Подоприте дверь домкратом, - с целью предотвращения повреждения лакокрасочного покрытия между головкой домкрата и панелью двери следует проложить деревянный брусок.
8. Отпустите крепеж ограничителя хода открывания двери.
9. Выверните болты крепления двери к петельным сборкам и аккуратно снимите дверную панель, - воспользуйтесь помощью ассистента.
10. При помощи специального ключа (ST 925610000) выверните крепежные болты и отделите петельные сборки от стойки кузова.
11. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием.

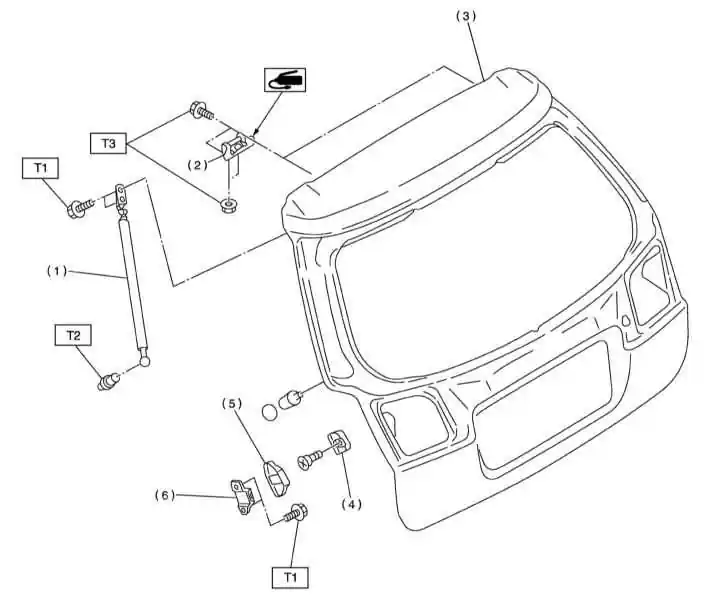

При выполнении данной процедуры потребуется помощь ассистента.

1. Откройте дверь задка.
2. Снимите наружную ручку двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
3. Снимите сборку замковой защелки (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
4. Снимите панели внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)).
5. Снимите цилиндр замка двери (см. Раздел Снятие, установка и проверка компонентов замковых сборок).
6. Снимите дверную секцию задних комбинированных фонарей (см. Главу Бортовое электрооборудование).
7. Снимите задний стеклоочиститель (см. Раздел Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкости).
8. Рассоедините контактные разъемы электропроводки привода стеклоочистителя, термоэлектрического элемента обогрева заднего стекла и задних осветительных приборов.
9. Отсоедините шланг подачи омывающей жидкости.

10. Снимите резиновый защитный рукав и высвободите из проходного отверстия в дверной панели жгут электропроводки и шланг подачи омывающий жидкости.

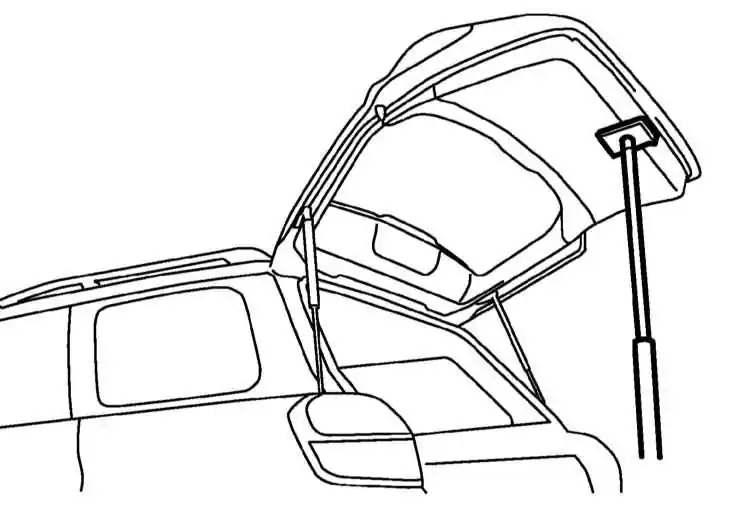

11. Надежно подоприте дверь задка подходящей штангой и выверните болты крепления газонаполненных телескопических упоров.   Телескопические упоры восстановительному ремонту не подлежат и в случае выхода из строя заменяются в сборе!

12. Отпустите петельные болты и снимите дверную сборку, - воспользуйтесь помощью ассистента.
13. Установка производится в обратном порядке, - трущиеся поверхности петельных сборок следует смазать консистентной смазкой. Проследите, чтобы весь резьбовой крепеж был затянут с требуемым усилием.
14. Оцените равномерность посадки двери в кузовном проеме, в случае необходимости отпустите петельный крепеж и произведите соответствующую корректировку.

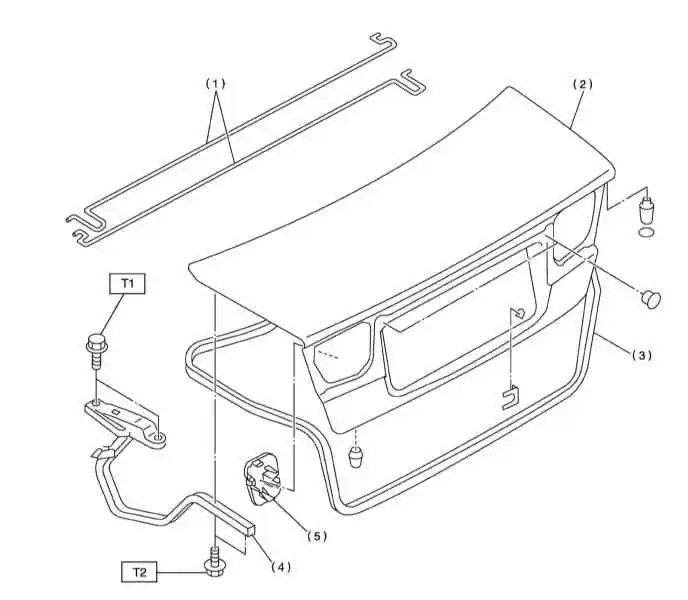

1. Откройте крышку багажного отделения.
2. Рассоедините контактный разъем электропроводки.

3. Отпустите крепежные болты и снимите крышку с петельных сборок, - воспользуйтесь помощью ассистента.

4. Установка производится в обратном порядке. Проследите, чтобы крепежные болты были затянуты с требуемым усилием (14 Нм).

1. Откройте крышку багажного отделения.

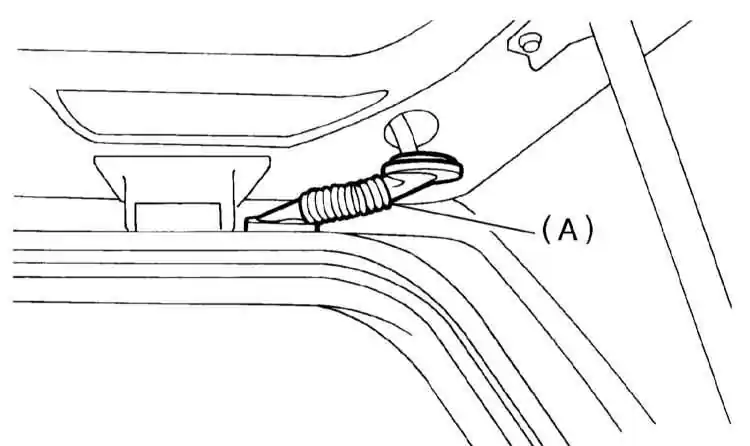

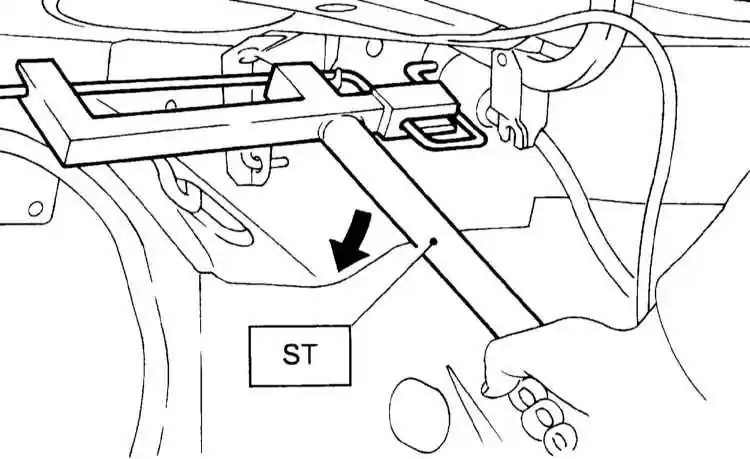

2. При помощи съемника ST 927780000 высвободите торсионную тягу из петельной сборки.   Соблюдайте осторожность, - после снятия тяг крышка багажника может резко захлопнуться!

3. Установка производится в обратном порядке, - смажьте консистентной смазкой трущиеся элементы петельных сборок и сопрягаемые поверхности торсионных тяг.
