14.1.19. Замена лампочек накаливания

ПЕРЕДНИЕ ПОВОРОТЫ И ГАБАРИТНЫЕ ОГНИ

ПОРЯДОК ВЫПОЛНЕНИЯ

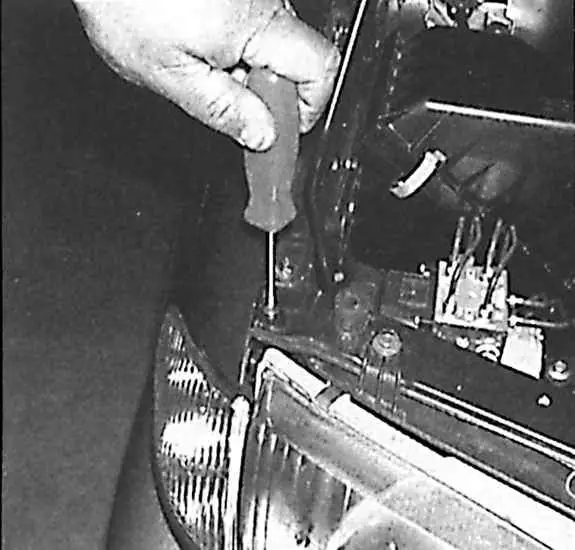

1. Откройте капот и вывинтите винт, который крепит передний габаритный фонарь к крылу.

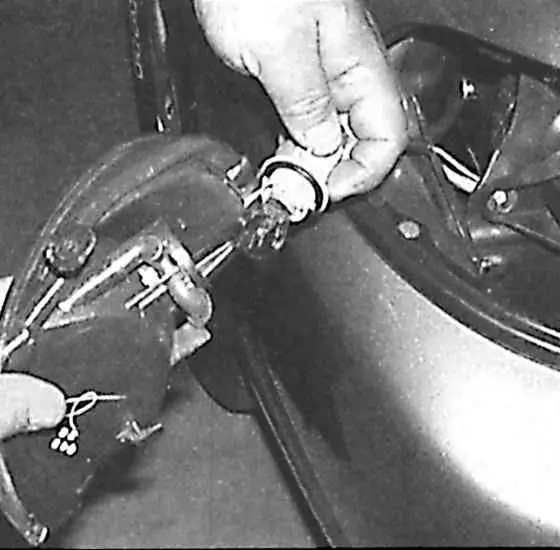

2. Потянув вперед, извлеките передний габаритный фонарь, поверните держатель лампочки против часовой стрелки и извлеките его из фонаря.

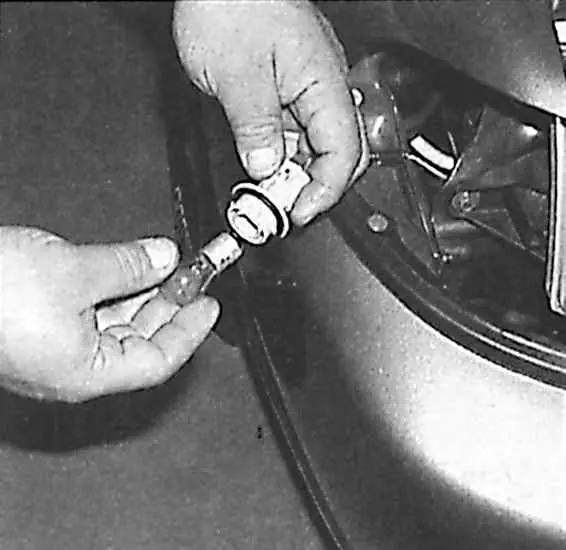

3. Поверните лампочку против часовой стрелки и извлеките ее из держателя.
4. Установка производится в последовательности, обратной снятию.

ЗАДНИЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

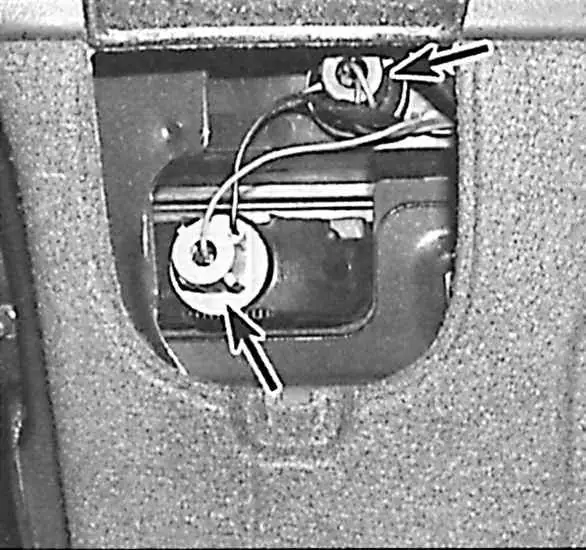

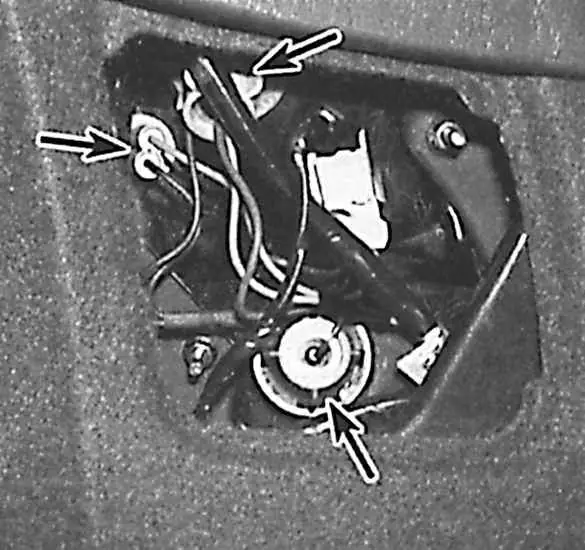

1. Снимите отделку багажного отделения напротив заднего фонаря (стрелками указаны лампы накаливания в заднем фонаре).

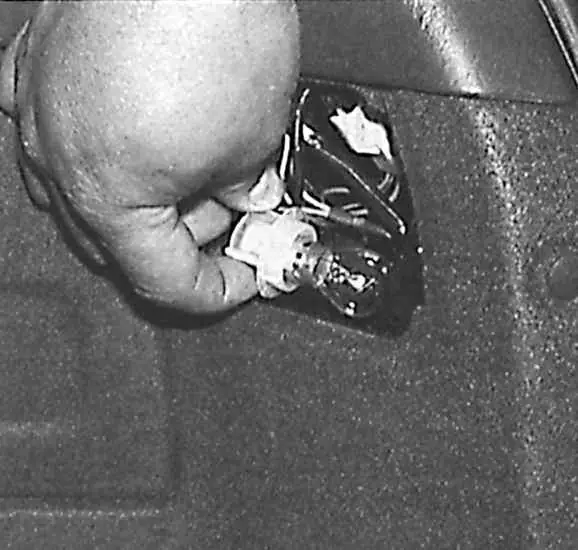

2. Поверните держатель лампочки накаливания против часовой стрелки и извлеките его из заднего фонаря.
3. Нажмите и в этом положении поверните лампочку против часовой стрелки и извлеките ее из держателя лампочки.
4. Установка производится в последовательности, обратной снятию.

ФОНАРЬ СТОП-СИГНАЛА И ЗАДНЕГО ХОДА, РАСПОЛОЖЕННЫЙ В КРЫШКЕ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите отделку крышки багажника напротив фонаря.
2. Поверните держатель лампочки накаливания против часовой стрелки и извлеките его из заднего фонаря.
3. Нажмите и в этом положении поверните лампочку против часовой стрелки и извлеките ее из держателя лампочки.
4. Установка производится в последовательности, обратной снятию.

ВЕРХНИЙ СТОП-СИГНАЛ

ПОРЯДОК ВЫПОЛНЕНИЯ
Модели с кузовом "седан"
1. Отсоедините электрический разъем от верхнего стоп-сигнала.
2. Отвинтите винты крепления верхнего стоп-сигнала.
3. Снимите верхний стоп-сигнал.
4. Установка производится в последовательности, обратной снятию.
Модели с кузовом "универсал"

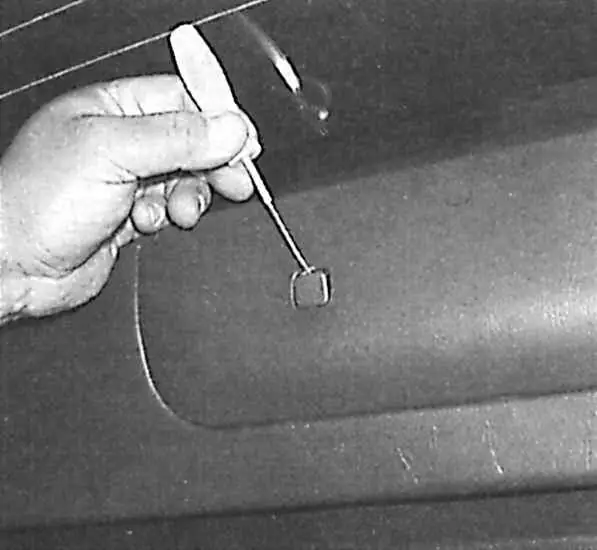

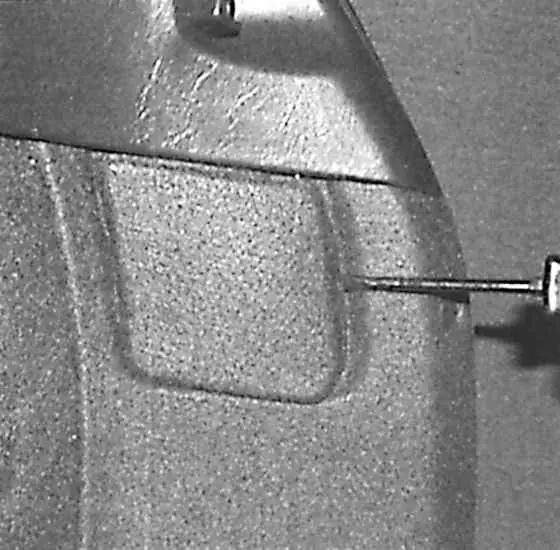

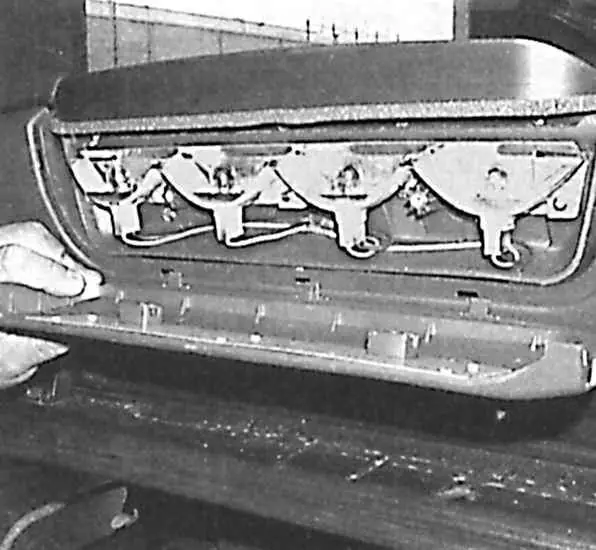

5. Снимите декоративные заглушки.
6. Отвинтите винты, расположенные под заглушками и снимите крышку верхнего стоп-сигнала.

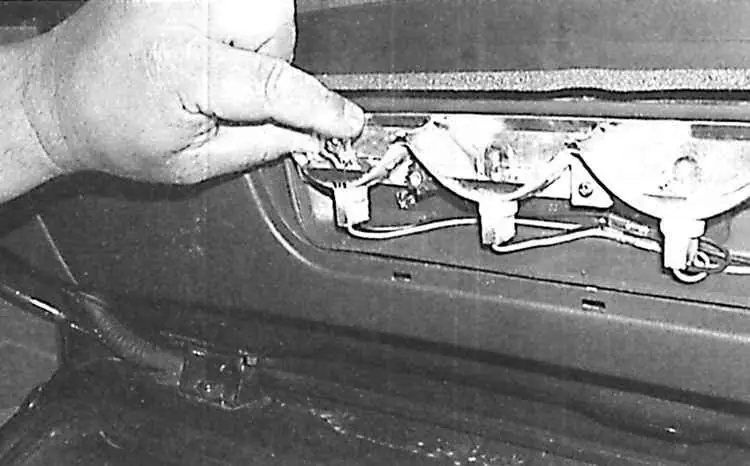

7. Потянув вверх, извлеките лампу верхнего стоп-сигнала из держателя.
8. Установка производится в последовательности, обратной снятию.

ПОДСВЕТКА НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

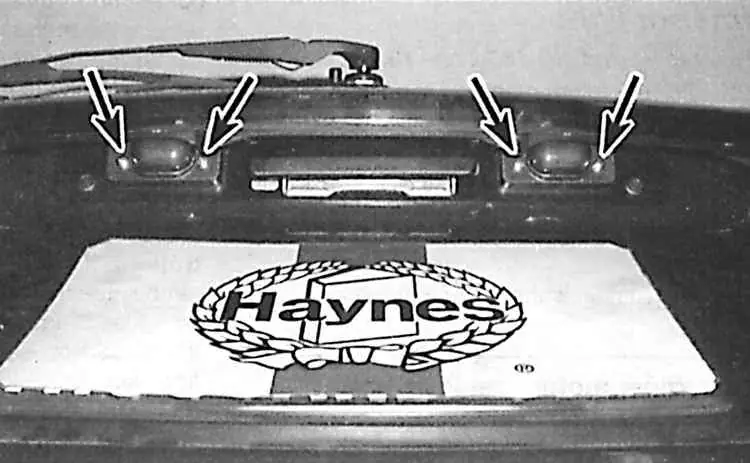

1. Отвинтите винты, крепящие фонари подсветки номерного знака.

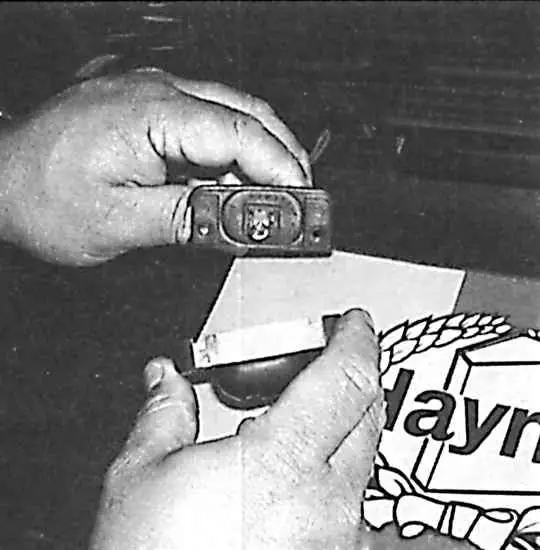

2. Снимите плафон с фонаря подсветки номерного знака.

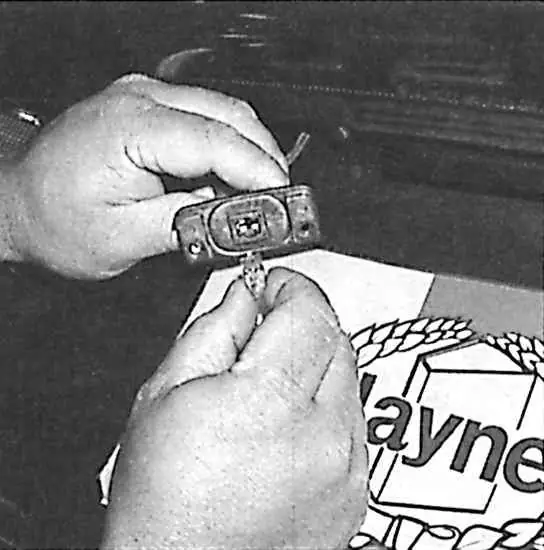

3. Потянув на себя, извлеките лампочку из фонаря подсветки номерного знака.
4. Установка производится в последовательности, обратной снятию.

ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите комбинацию приборов.

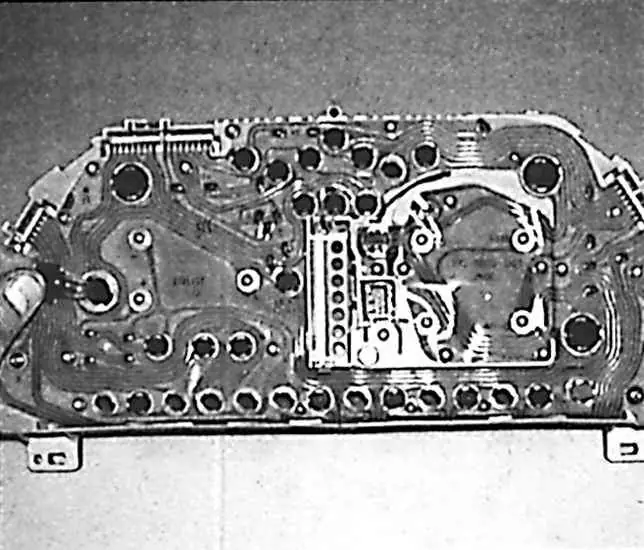

2. Поверните держатель лампочки против часовой стрелки и извлеките его из платы комбинации приборов.
3. Потянув за лампочку, извлеките ее из держателя.
4. Установка производится в последовательности, обратной снятию.

ПОДСВЕТКА САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

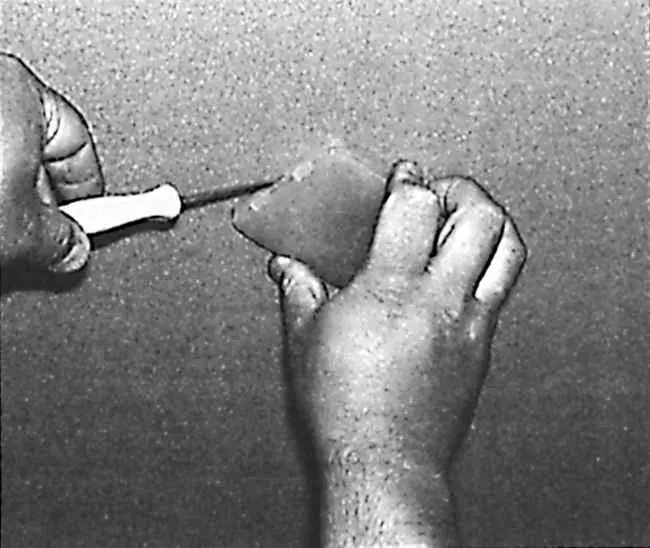

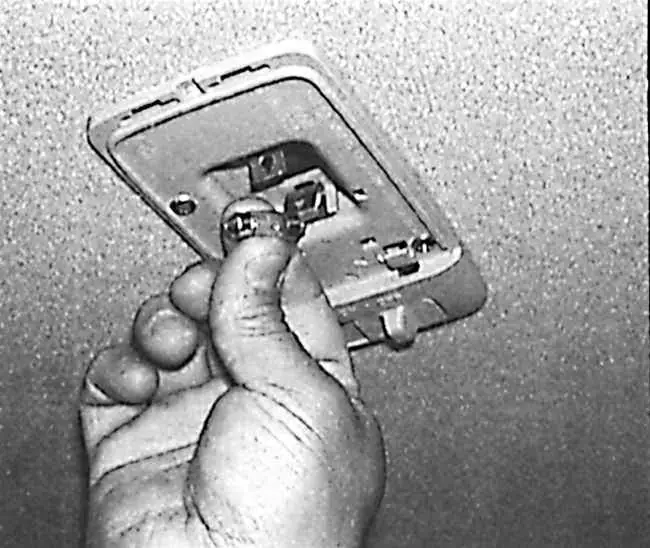

1. Используя лезвие тонкой отвертки, снимите плафон фонаря подсветки салона.
2. Извлеките лампочку освещения салона из контактных зажимов.
3. Установка производится в последовательности, обратной снятию.
