14.1.23. Стеклоподъемники с электроприводом

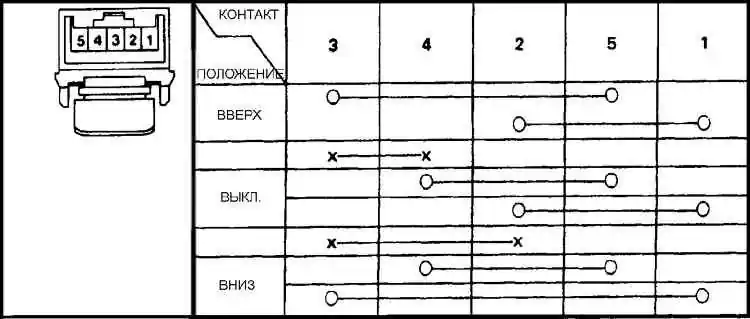

Расположение контактов главного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1990 года по 1994 год

Расположение контактов дверного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1990 года по 1994 год

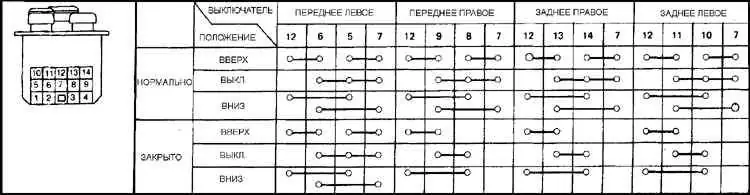

Расположение контактов главного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1995 года

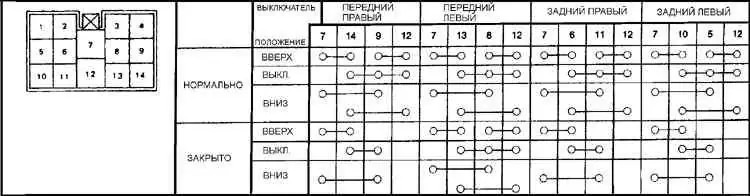

Расположение контактов дверного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1995 года

Стеклоподъемники с электрическим приводом работают только при включении зажигания.

Каждый стеклоподъемник имеет отдельный реверсивный двигатель. Положение переключателя стеклоподъемника определяет полярность напряжения, подаваемого к двигателю и задает направление вращения электродвигателя. На части автомобилей в цепи питания каждого двигателя стеклоподъемника установлены размыкатели цепи.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для проверки работы переключателей стеклоподъемников снимите переключатель и, используя омметр, проверьте замыкание контактов переключателя при различных положениях переключателя (см. рис. Расположение контактов главного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1990 года по 1994 год, Расположение контактов дверного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1990 года по 1994 год, Расположение контактов главного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1995 года, Расположение контактов дверного переключателя стеклоподъемников и состояние контактов на разъеме переключателя при различных положениях переключателя на моделях с 1995 года).
2. Если переключатели стеклоподъемников исправны, а стеклоподъемник не работает, проверьте подачу напряжения к двигателю стеклоподъемника.
3. Если напряжение поступает к двигателю стеклоподъемника, а стеклоподъемник не работает, отсоедините стекло двери от стеклоподъемника и, перемещая стекло вручную, проверьте легкость и плавность его перемещения.
4. Если стекло перемещается легко, замените двигатель стеклоподъемника.
