10.2.2.12. Первая цепь синхронизации и натяжитель цепи

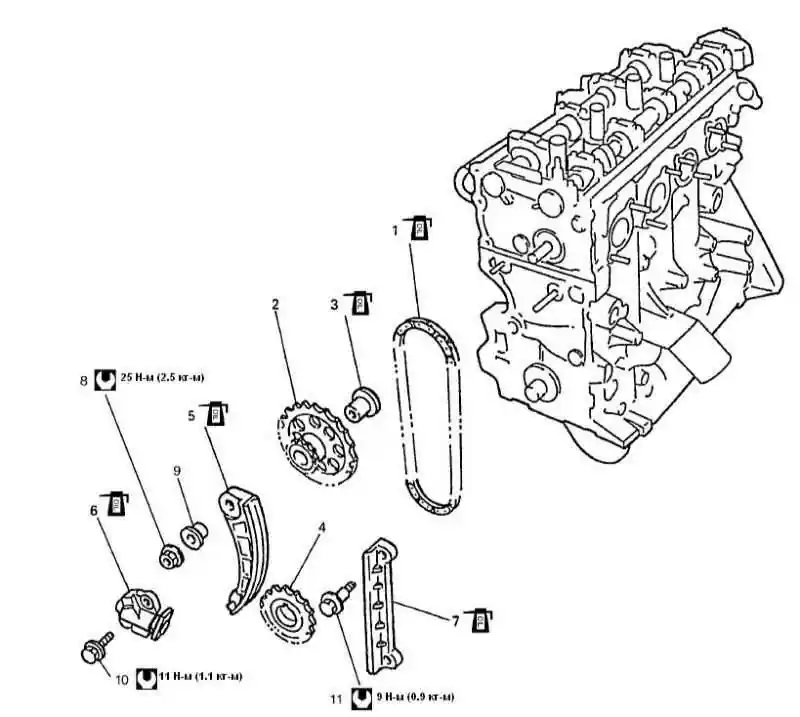

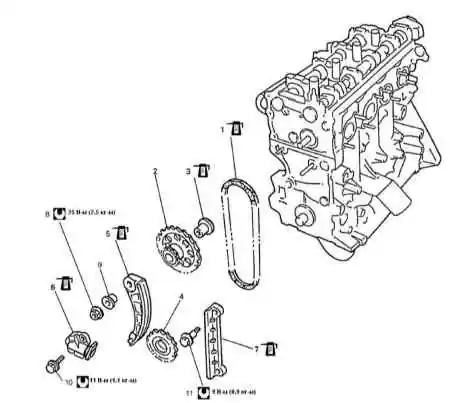

1 — первая цепь синхронизации
2 — направляющее колесо
3 — ось направляющего колеса
4 — звездочка синхронизации коленвала
5 — натяжитель цепи синхронизации
6 — регулятор натяжителя цепи синхронизации №1

7 — направляющая цепи синхронизации №1
8 — гайка натяжителя цепи синхронизации
9 — распорная втулка натяжителя цепи синхронизации
10 — болт регулятора натяжителя цепи синхронизации №1
11 — болт направляющей цепи синхронизации


Вращающий момент затяжки.

Смажьте моторным маслом скользящие поверхности.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите отрицательный кабель от аккумулятора.
  2. Слейте моторное масло.
  3. Слейте антифриз.
  4. Снимите маслосборник и сетку масляного насоса, обратившись к Разделу Маслосборник и сетка масляного насоса в этой Главе.
  5. Снимите крышку головки цилиндра, обратившись к Разделу Крышка головки цилиндра в этой Главе.
  6. Снимите крышку цепи синхронизации, обратившись к Разделу Крышка цепи синхронизации в этой Главе.

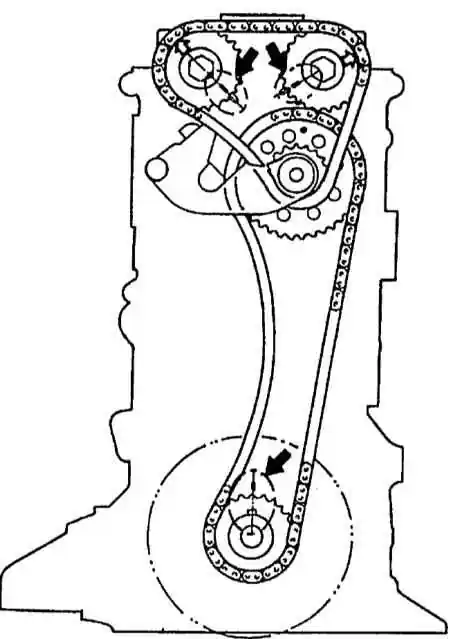

  1. Для того, чтобы повторно установить цепь синхронизации, поверните коленвал так, чтобы отметки синхронизации на головке цилиндра и блоке цилиндра совпадали с отметками на звездочках.
  1. Снимите вторую цепь синхронизации, обратившись к Разделу Вторая цепь синхронизации и натяжитель цепи в этой Главе.
  2. Снимите направляющую цепи синхронизации №1 (1).
  3. Снимите регулятор натяжения цепи синхронизации №1 (2).
  1. Снимите натяжитель цепи синхронизации (3).
  1. Снимите направляющее колесо и первую цепь синхронизации.
  2. Снимите звездочку синхронизации коленвала.

Проверка

Направляющая цепи синхронизации №1

Проверьте башмак на наличие износа или повреждения.

1 — направляющая цепи синхронизации №1

Натяжитель цепи синхронизации

Проверьте башмак (1) на предмет износа или повреждения.

Звездочка синхронизации коленвала

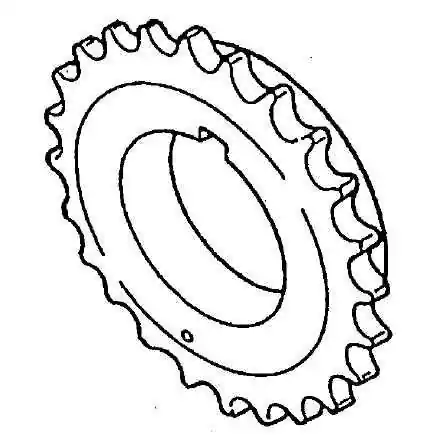

Проверьте зубцы звездочки на предмет износа или повреждения.

Направляющее колесо

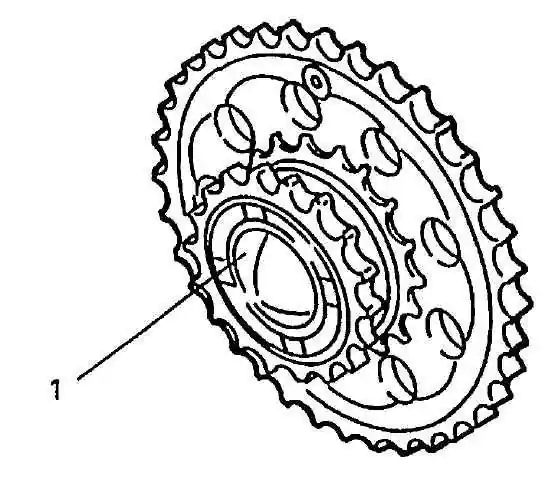

Проверьте зубцы и втулку (1) звездочки на предмет износа или повреждения.

Первая цепь синхронизации

Проверьте цепь синхронизации на наличие износа или повреждения.

Регулятор натяжения цепи синхронизации №1

Убедитесь в том, что щеколда (1) и зубчатая поверхность (2) не повреждены и щеколда функционирует нормально.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

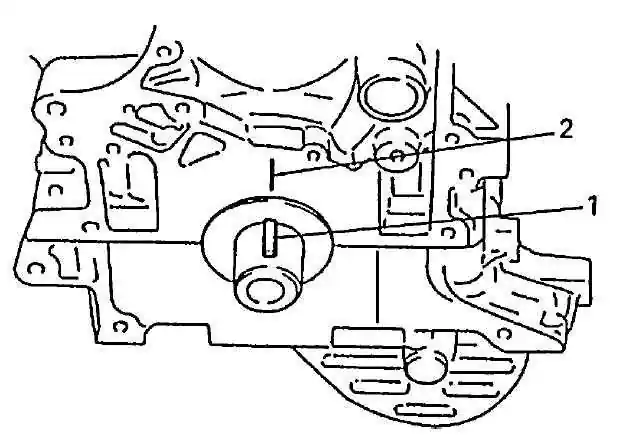

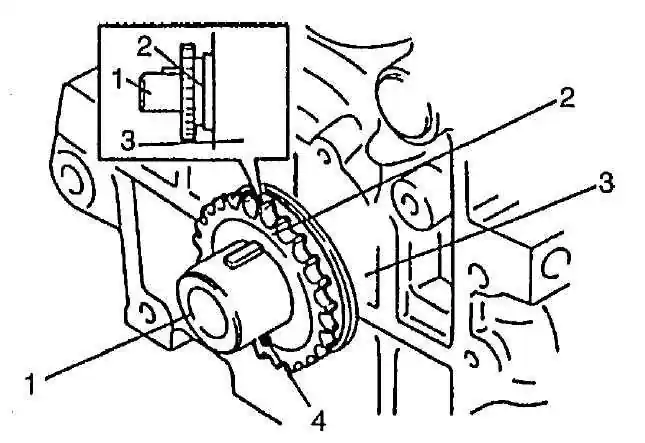

  1. Выровняйте ключ звездочки синхронизации колена (1) с отметкой синхронизации (2) на блоке цилиндра.
  1. Установите звездочку синхронизации коленвала (2). Отметка соответствия смотрит в сторону крышки цепи.
1 — коленвал
2 — блок цилиндра
4 — отметка
  1. Смажьте маслом втулку направляющего колеса (1).
  2. Установите ось звездочки и направляющее колесо.

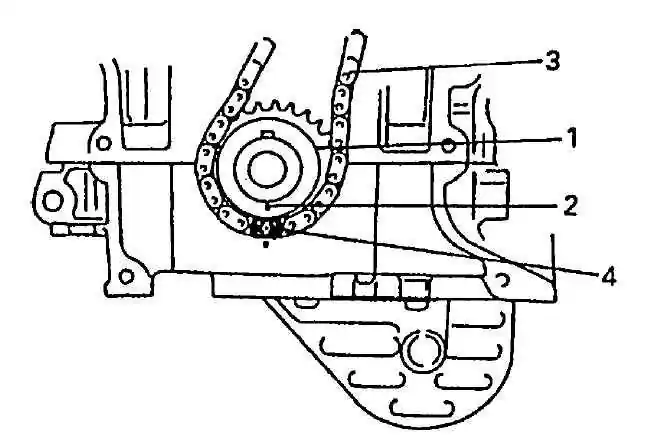

  1. Установите первую цепь синхронизации (3), выровняв синюю пластину (4) первой цепи синхронизации с отметкой соответствия (2) на направляющем колесе.
  1. Выровняйте желтую пластину (4) 1-ой цепи синхронизации (3) с отметкой соответствия (2) на звездочке синхронизации коленвала (1).
  1. Установите натяжитель цепи синхронизации (1). Вращающий момент затяжки: гайка натяжителя цепи синхронизации (а) — 25 Н•м (2.5 кг-м, 18.5 фунт на фут).
1 — натяжитель цепи синхронизации
2 — распорная втулка

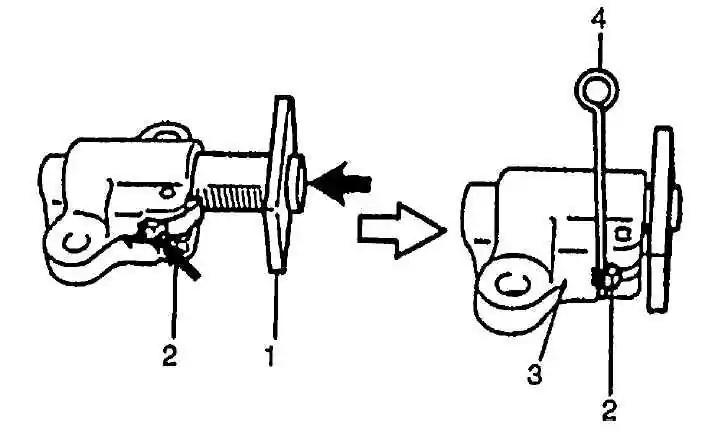

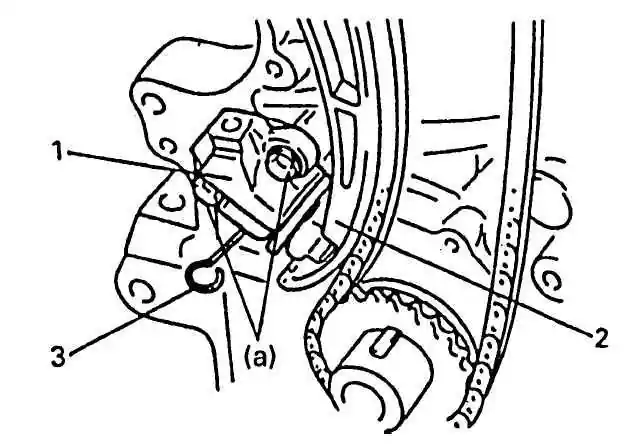

  1. Открыв щеколду (2) регулятора натяжения №1 и вдавив плунжер (1) в корпус (3), зафиксируйте его в этом положении, вставив стопорный стержень (4) между щеколдой и корпусом.

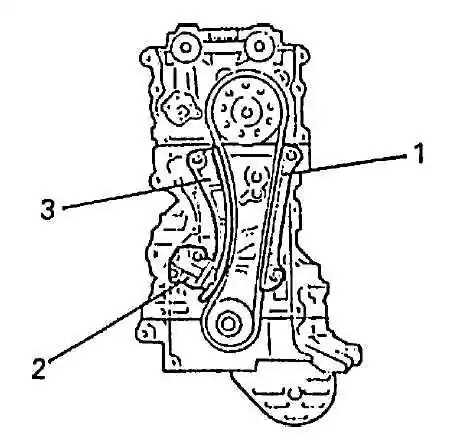

  1. Установите регулятор натяжения цепи синхронизации №1 (1). Вращающий момент затяжки: болт натяжителя цепи синхронизации №1 (а) — 11 Н•м (1.1 кг-м, 8.0 фунт на фут).
  2. Вытащите стопорный стержень (3) из регулятора №1.
1 — регулятор натяжения цепи синхронизации
2 — натяжитель цепи синхронизации
3 — стопорный стержень

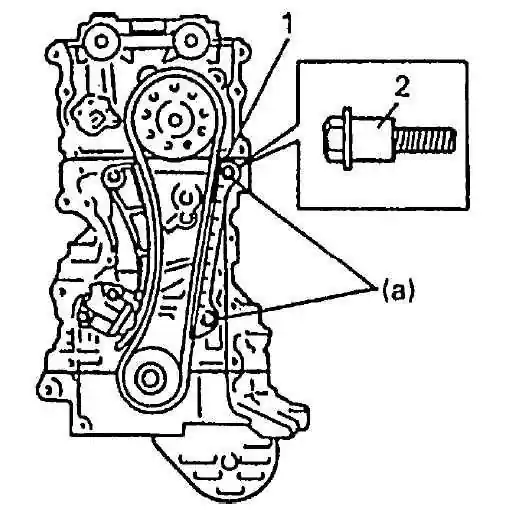

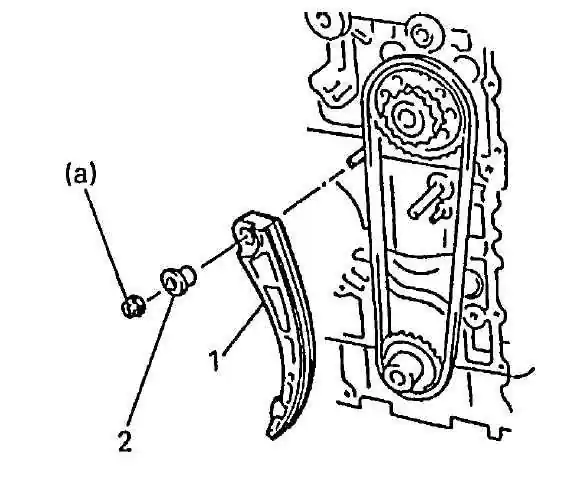

  1. Установите направляющую цепи синхронизации №1 (1). Вращающий момент затяжки: болт направляющей цепи синхронизации (а) — 9 Н•м (0.9 кг-м, 6.5 фунт на фут).
1 — направляющую цепи синхронизации
2 — болты направляющей

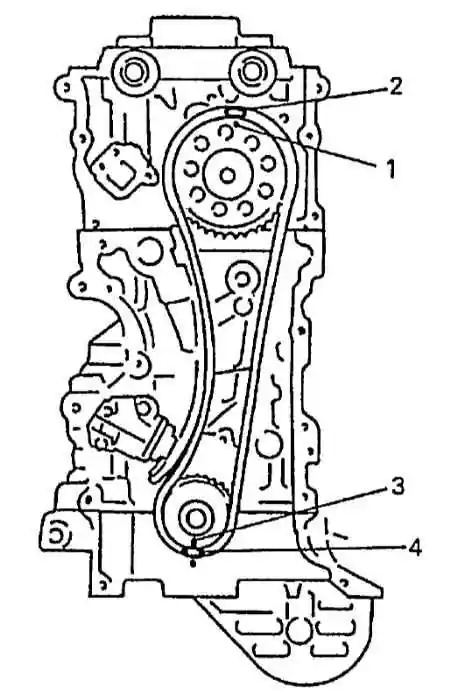

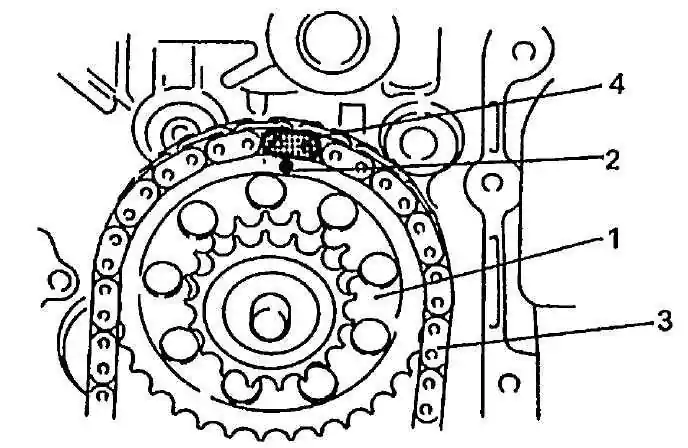

  1. Проверьте, чтобы синяя пластина (2) и желтая пластина (4) первой цепи синхронизации совпадали с отметками соответствия на звездочках.
1 — отметка соответствия на направляющем колесе
2 — отметка соответствия на звездочке синхронизации колена
3 — метка
4 — желтая пластина
  1. Установите вторую цепь синхронизации, обратившись к Разделу Вторая цепь синхронизации и натяжитель цепи в этой Главе.
  2. Установите крышку цепи синхронизации, обратившись к Разделу Крышка цепи синхронизации в этой Главе.
  3. Установите крышку головки цилиндра, обратившись к Разделу Крышка головки цилиндра в этой Главе.
  4. Установите маслосборник и сетку масляного насоса, обратившись к Разделу Маслосборник и сетка масляного насоса в этой Главе.
  5. Установите систему охлаждения и прочие части.
  6. Залейте в систему охлаждения антифриз, в передний дифференциал трансмиссионное масло, в двигатель моторное масло и в систему рулевого управления с усилением специальную жидкость.
  7. Проверьте, нет ли утечки антифриза, жидкости для системы рулевого управления, утечки выхлопного газа и масла на каждом соединении.
