3.4.6. Катушка(и) зажигания

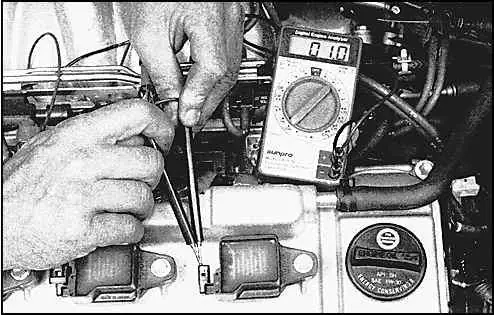

 На двигателях V6 переведите ключ зажигания в положение Off, отсоедините разъемы от катушек и проверьте сопротивление первичных цепей катушек.
Предупреждение

На 4-цилиндровых двигателях эта процедура не предусмотрена.

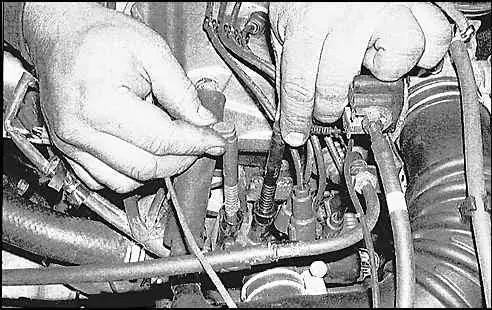

Проверьте сопротивление вторичных цепей катушек. Для этого переведите ключ зажигания в положение Off, обозначьте и отсоедините от катушек высоковольтные провода (4-цилиндровый двигатель).

На двигателях V6 надо снять катушку. Если сопротивления отличаются от нормативного, то катушку зажигания замените.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.

4-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
2. Снимите дроссельный патрубок (см. подраздел 6.14.).
3. Обозначьте и отсоедините от катушки разъем и высоковольтные провода.

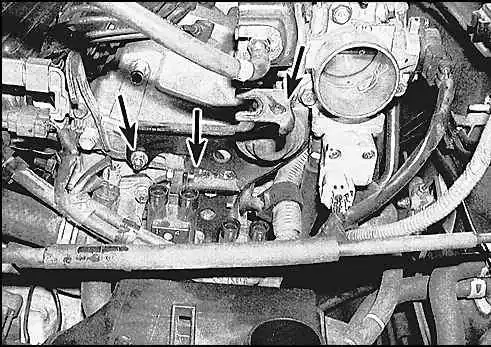

4. Отверните болты (стрелки) и снимите катушку с кронштейном.
5. Отверните болты и снимите катушку с кронштейна.
6. Установка выполняется в обратном порядке.

6-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
2. Обозначьте и отсоедините от катушки разъем и высоковольтные провода.
3. Отверните болты и снимите катушку с кронштейна.
4. Установка выполняется в обратном порядке.
