10.17. Дверь

Предупреждение

Работы выполняются вдвоем.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите стекло. Отсоедините батарею от массы.
2. Откройте дверь и установите под дверь деревянные подпорки, укрыв их ветошью.
3. Снимите внутреннюю панель двери и водозащитный экран.
4. Отсоедините все разъемы проводки, провод на массу и защелки, крепящие жгуты проводки. Предварительно обозначьте все разъемы и провода.
5. Отсоедините резиновый кожух со стороны двери. Затем протяните проводку сквозь отверстие в кожухе, удалив тем самым из двери.
6. Осторожно выбейте ось ограничителя открывания двери в указанном стрелкой направлении.
7. Очертите контуры дверных петель.

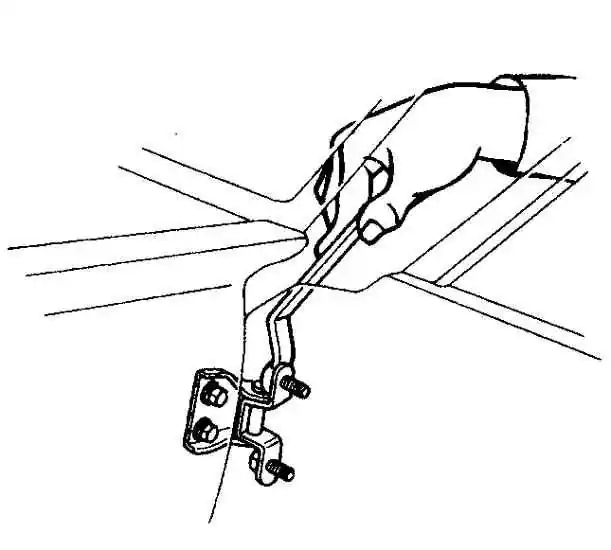

8. Удерживая дверь, отверните болты петель используя специальный ключ для отворачивания болтов дверных петель и снимите дверь.
9. Установка выполняется в обратном порядке.

Регулировка

Регулировка положения фиксатора замка

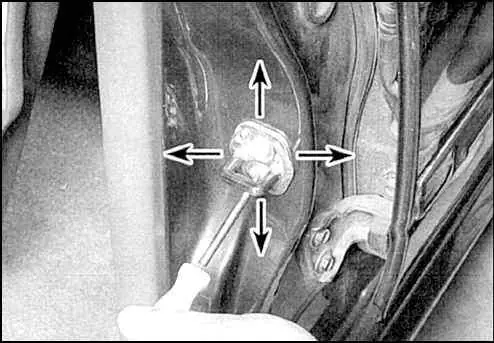

 Для регулировки опустите винты и переместите фиксатор замка в нужном направлении.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед регулировкой проверьте наличие люфта в осях дверных петель. Полностью откройте дверь и покачайте дверь вверх-вниз, не раскачивая при этом кузов. Если люфт петель превышает 1,6 мм, то петли следует заменить.
2. Регулировка двери относительно кузова достигается перемещением двери при отпущенных болтах крепления петель к кузову или к двери. Двери считаются отрегулированными если верхняя кромка двери параллельна кромке крыши кузова, поверхность передней двери располагается заподлицо с крылом, поверхность задней двери – заподлицо с задним крылом, а нижние кромки дверей совпадают с профилем порожка. Если регулировка дверей не достигается перемещением в петлях, то между петлями и кузовом (дверью) следует проложить дистанционные прокладки (имеются в продаже).
3. Снимите внутреннюю панель двери и водозащитный экран.
4. Для регулировки положения закрытой двери очертите контур фиксатора и убедитесь, что защелка замка входит в соприкосновение с центральной частью фиксатора. В противном случае отрегулируйте, перемещая фиксатор вверх-вниз.
5. Для регулировки фиксатора в боковом направлении убедитесь, что дверь находится заподлицо с соседними панелями кузова (передним или задним крылом). В противном случае переместите фиксатор в горизонтальном направлении так, чтобы дверь находилась заподлицо с соседними панелями кузова и свободно запиралась.
