7.2.30. Снятие модуля зажигания двигателя ВАЗ-2111

 ПОРЯДОК ВЫПОЛНЕНИЯ

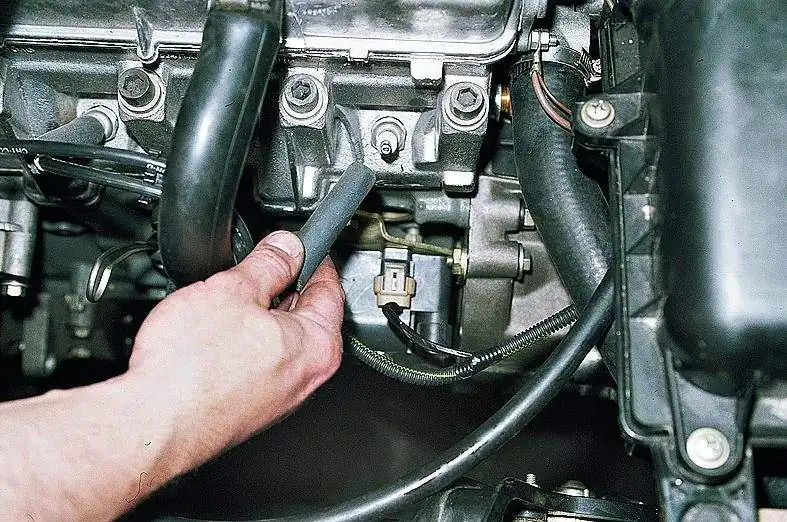

  1. Отсоединяем высоковольтные провода от свечей зажигания…

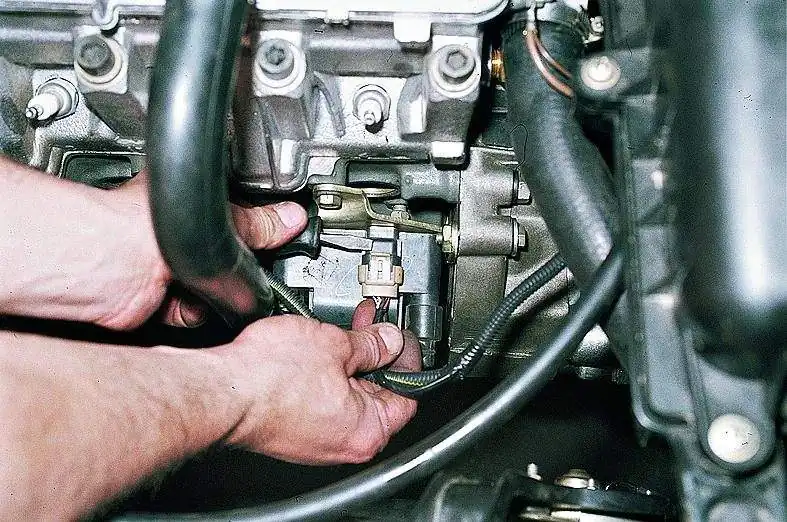

…и, поддев отверткой, разъем от модуля зажигания.

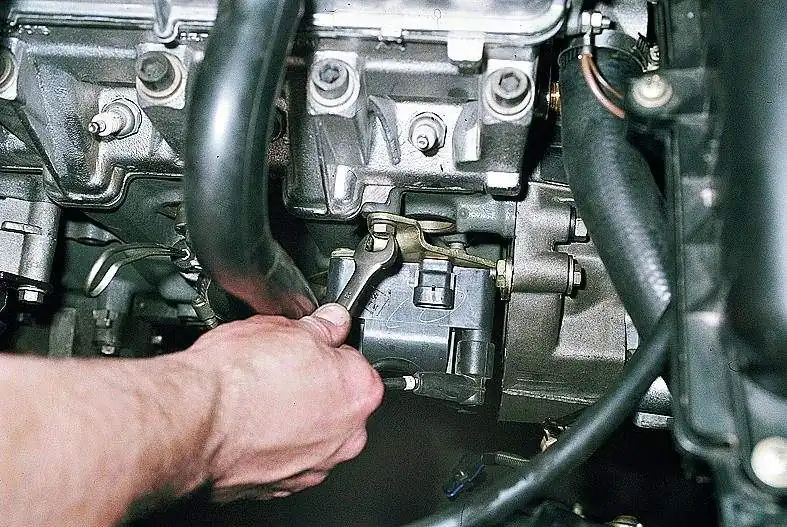

  1. Ключом "на 13" отворачиваем болты крепления кронштейна модуля зажигания к блоку цилиндров…

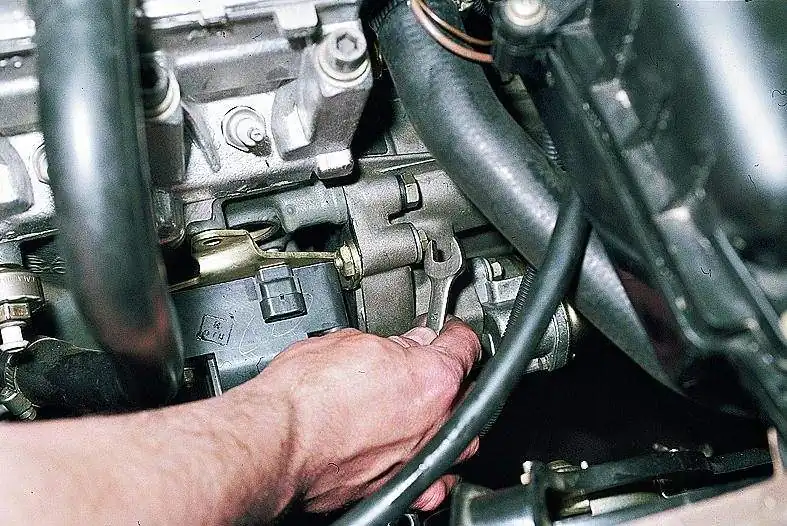

…и к картеру сцепления.

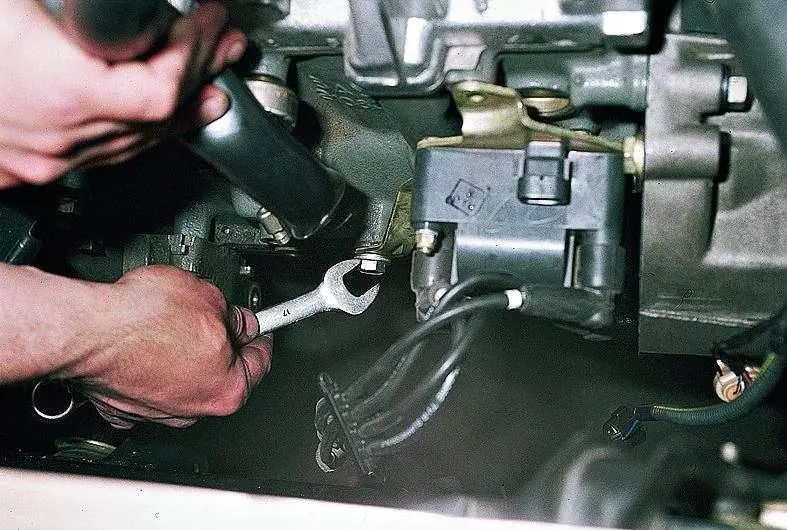

  1. Ключом "на 17" ослабляем болт нижнего крепления кронштейна модуля зажигания к блоку.

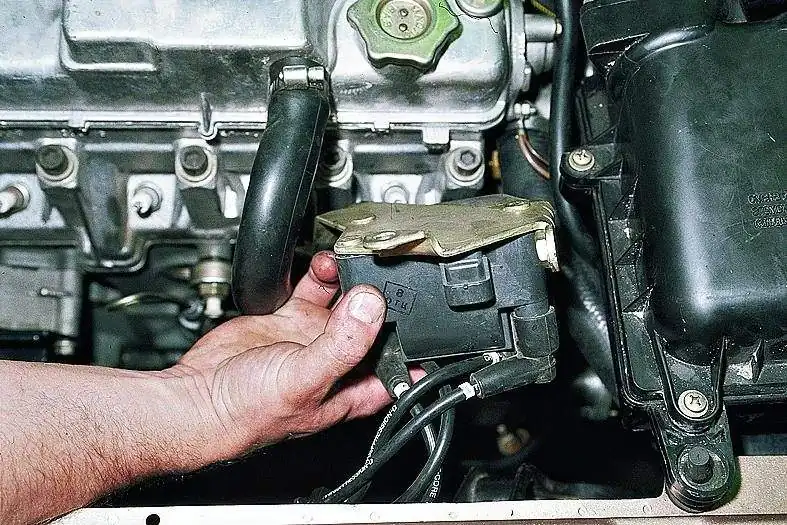

  1. Вынимаем модуль зажигания.

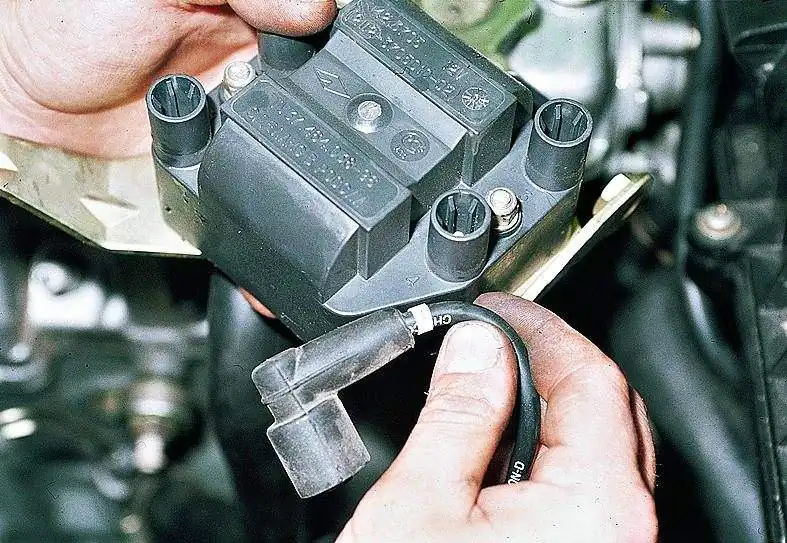

  1. Отсоединяем высоковольтные провода.

Нумерация проводов нанесена на белых колечках, а на модуле отлиты номера цилиндров.

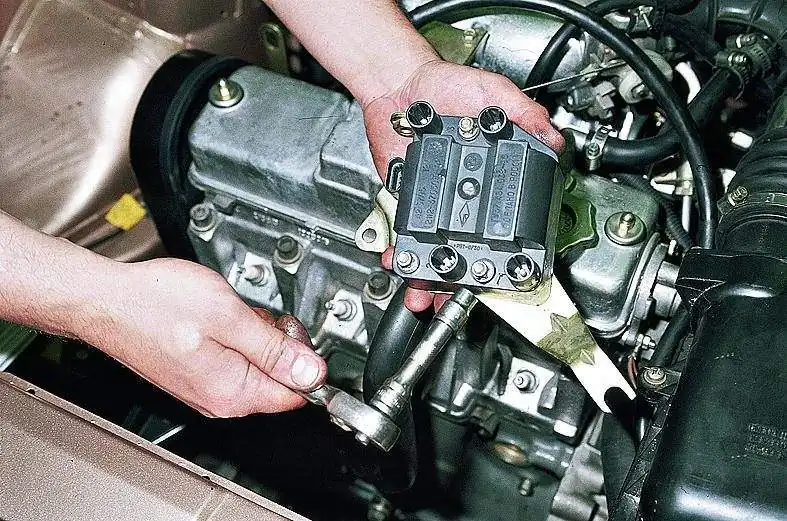

  1. Головкой "на 10" отворачиваем три гайки крепления модуля зажигания к кронштейну.

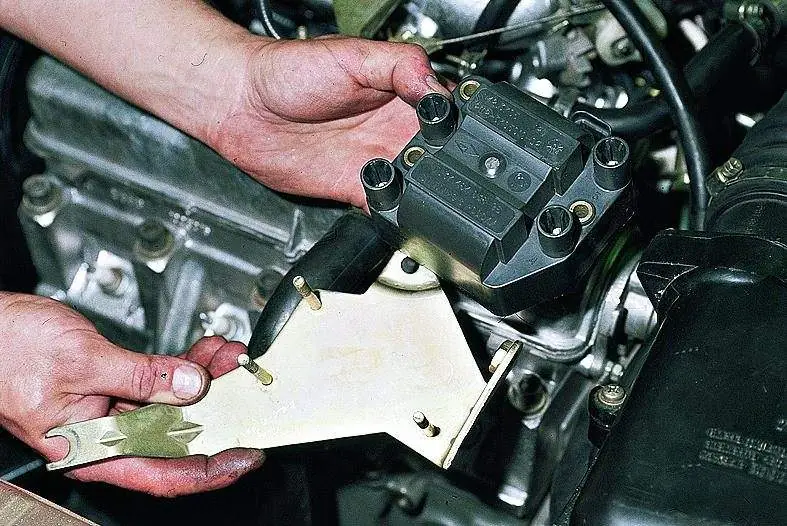

  1. Снимаем модуль зажигания со шпилек кронштейна.

Простыми средствами модуль зажигания можно проверить только на пробой или обрыв вторичных обмоток.
