14.10. Замена лампочек внутреннего освещения

ПЕРЕДНИЙ ПЛАФОН И ПЕРЕДНИЕ СВЕТИЛЬНИКИ ДЛЯ ЧТЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

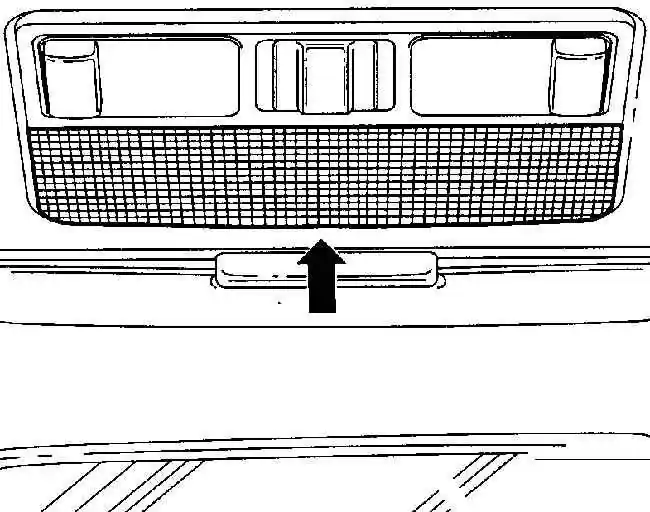

1. Снимите рассеиватель, для чего плоский рабочий конец отвертки вставьте между лампой и рассеивателем (стрелка) и осторожно подденьте рассеиватель.
2. Извлеките неисправную лампу из патрона и вставьте новую лампу.
3. Вставьте рассеиватель обратно, сначала обоими малыми выступами в рамку, затем надавите вверх и вперед до фиксации обоих длинных выступов в держателе.

БОКОВАЯ ЛАМПА ДЛЯ ЧТЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

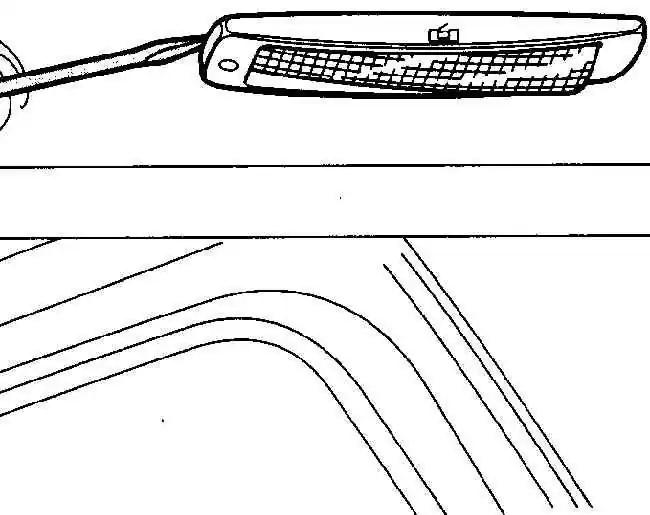

1. Используя лезвие тонкой отвертки, вставленной в выемку рассеивателя боковой лампы для чтения, соблюдая осторожность, извлеките боковую лампу для чтения из гнезда.
2. Отсоедините электрический разъем и снимите боковую лампу для чтения.
3. С обратной стороны снимите пластмассовую крышку.
4. Извлеките неисправную лампу и вставьте новую лампу.
5. С обратной стороны установите пластиковую крышку.
6. Подсоедините электрический разъем.
7. Установите боковую лампу для чтения до четкой ее фиксации в гнезде.

ЗАДНИЙ ПЛАФОН

ПОРЯДОК ВЫПОЛНЕНИЯ

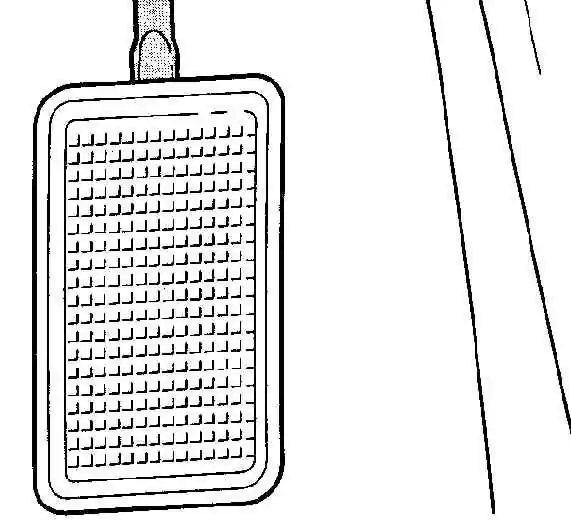

1. Снимите плафон в сборе, для чего плоский рабочий конец отвертки вставьте между рамкой и обивкой потолка и осторожно подденьте плафон.
2. С обратной стороны плафона сдвиньте пластмассовую крышку в сторону.
3. Извлеките неисправную лампу и вставьте новую лампу.
4. С обратной стороны надвиньте пластмассовую крышку до четкой ее фиксации.
5. Сначала установите плафон со стороны разъема, затем вдавите его в вырез в обивке потолка.

ФОНАРЬ ОСВЕЩЕНИЯ БАГАЖНИКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте заднюю дверь.
2. Плафон освещения багажного отделения расположен на правой стороне багажного отделения.
3. Расфиксируйте плафон с нижней стороны и снимите его.
4. Замените неисправную лампу.
5. Вставьте плафон сначала сверху и затем снизу.
