14.8. Замена лампочек внешнего освещения

Предупреждение

Перед заменой лампочки внешнего освещения снимите провод массы с аккумулятора. Помните, что если лампочка только что горела, она может быть слишком горячей.

Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.

В лампах накаливания Н7 повышенное давление и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.

ЛАМПА БЛИЖНЕГО СВЕТА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.

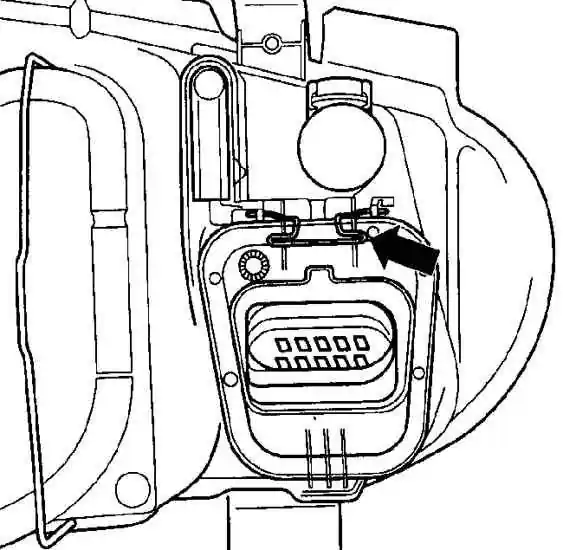

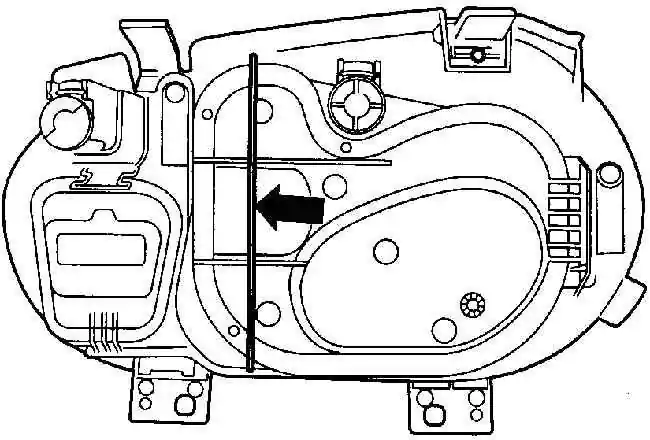

2. С обратной стороны фары отожмите дугообразный пружинный фиксатор (стрелка) и снимите защитный колпак с фары.

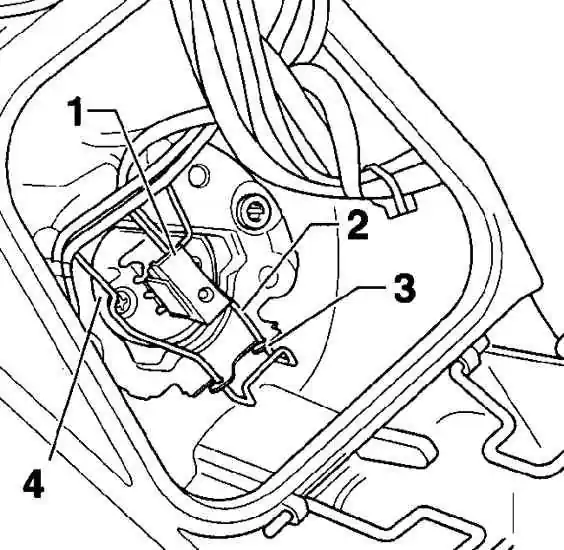

3. Снимите электрический разъем (1) с лампы ближнего света (4) (2 – пружинная проволочная скоба, 3 – опорный выступ).
4. Нажмите на пружинную проволочную скобу (2) и извлеките ее из-под опорного выступа (3) и переместите пружинную скобу в сторону (см. рис. 14.24).
5. Извлеките лампочку из фары.
6. При установке лампочки не касайтесь стеклянного баллона лампочки руками.
7. Установите новую лампочку таким образом, чтобы установочный носик тарельчатого фланца попал в выемку рефлектора.
8. Закрепите лампочку пружинной скобой, закрепив ее за опорный выступ.
9. Подсоедините к лампочке электрический разъем.
10. Установите заднюю пластиковую крышку фары и закрепите ее пружинным фиксатором.
11. Проверьте и, при необходимости, отрегулируйте свет фар.
12. Закройте капот.

ЛАМПА ДАЛЬНЕГО СВЕТА ФАР

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.
2. С обратной стороны фары освободите пружинный фиксатор, крепящий верхнюю часть кожуха лампы дальнего света. Освободите нижнюю часть кожуха и снимите его с фары.

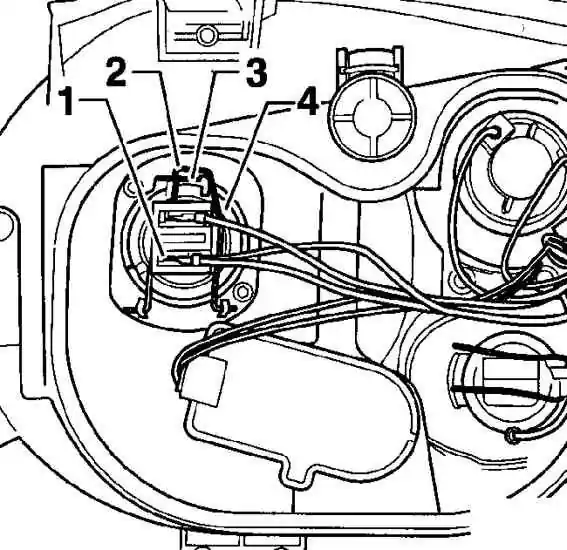

3. Отсоедините электрический разъем (1) от лампы дальнего света (4) (2 – проволочная скоба, 3 – опорный выступ).
4. Нажмите на пружинную проволочную скобу (2), отсоедините ее от опорного выступа (3) и отклоните в сторону.
5. Извлеките лампу дальнего света из рефлектора.
6. Не касайтесь стеклянного баллона лампочки руками.
7. Установите новую лампочку таким образом, чтобы установочный носик тарельчатого фланца попал в выемку рефлектора.
8. Закрепите лампочку пружинной скобой, зафиксировав ее за опорный выступ.
9. Подсоедините к лампочке электрический разъем.
10. Установите заднюю пластиковую крышку лампочки дальнего света и закрепите ее пружинной скобой.
11. Проверьте и, при необходимости, отрегулируйте свет фар.
12. Закройте капот.

ЛАМПА ПЕРЕДНЕГО ГАБАРИТНОГО СВЕТА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.
2. Снимите пластиковый кожух лампочки дальнего света.

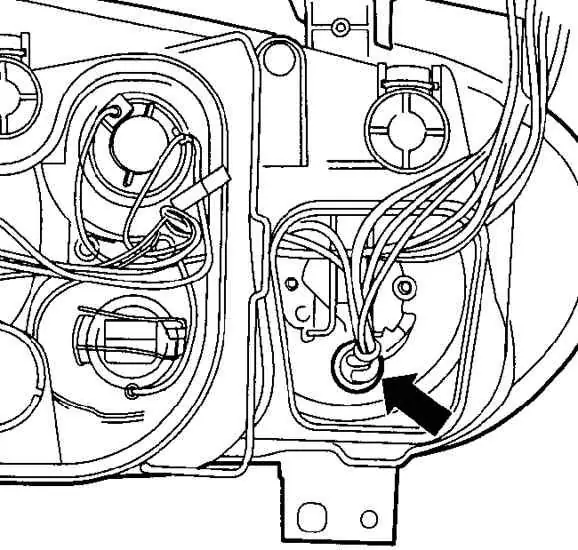

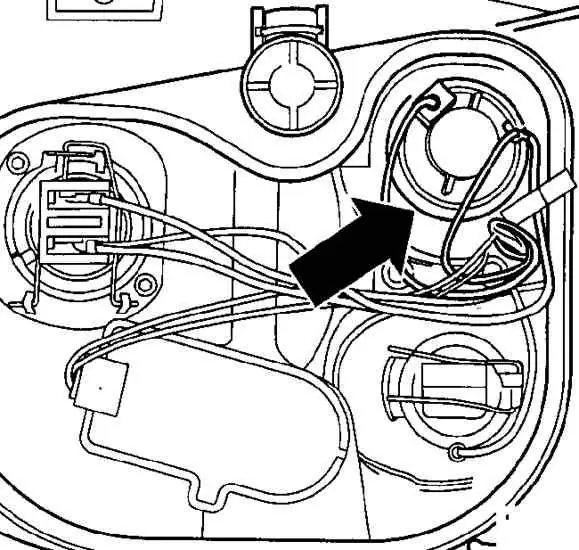

3. Извлеките из рефлектора патрон с лампочкой переднего габаритного света.
4. Потянув за лампочку, извлеките ее из держателя лампы.
5. Установите новую лампочку, вдавив ее в держатель лампы.
6. Вставьте до упора патрон с лампочкой в рефлектор фары.
7. Установите пластиковый кожух лампочки дальнего света.
8. Закройте капот.

ЛАМПА ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.
2. Снимите кожух лампочки ближнего света фар.
3. Поверните патрон с лампочкой против часовой стрелки и извлеките его из фары.
4. Нажмите и в этом положении поверните лампочку против часовой стрелки для извлечения ее из патрона.
5. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните лампочку по часовой стрелке до фиксации ее в патроне.
6. Вставьте патрон с лампочкой в корпус фары и поверните по часовой стрелке до фиксации.
7. Установите пластиковый кожух лампочки ближнего света.
8. Закройте капот.

ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ЛАМПОЧКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте капот.
2. Снимите пластиковый кожух лампочки ближнего света.

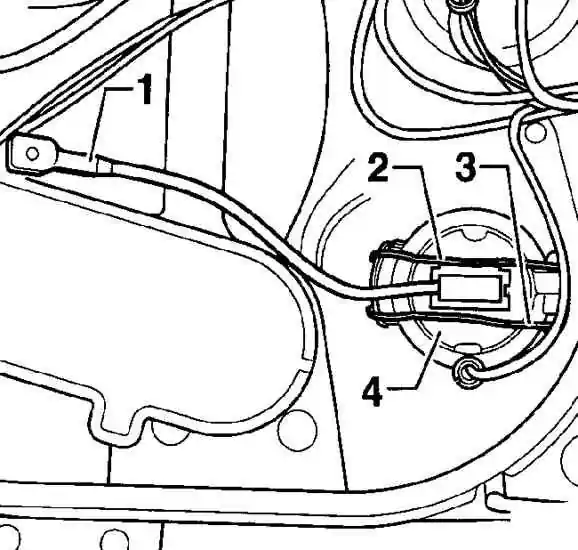

3. Отсоедините электрический разъем (1) от передней противотуманной лампы (4) (2 – пружинная скоба, 3 – опорный выступ).
4. Нажмите на пружинную проволочную скобу (2), извлеките ее из опорного выступа (3) и переместите в сторону.
5. Извлеките переднюю противотуманную фару из рефлектора.
6. Установите новую лампочку таким образом, чтобы установочный носик тарельчатого фланца попал в выемку рефлектора.
7. Закрепите лампочку пружинной проволочной скобой.
8. Подсоедините электрический разъем лампочки.
9. Установите пластиковый кожух лампочки ближнего света.
10. Закройте капот.

ЛАМПА БОКОВОГО ПОВТОРИТЕЛЯ ПОВОРОТОВ
ПОРЯДОК ВЫПОЛНЕНИЯ

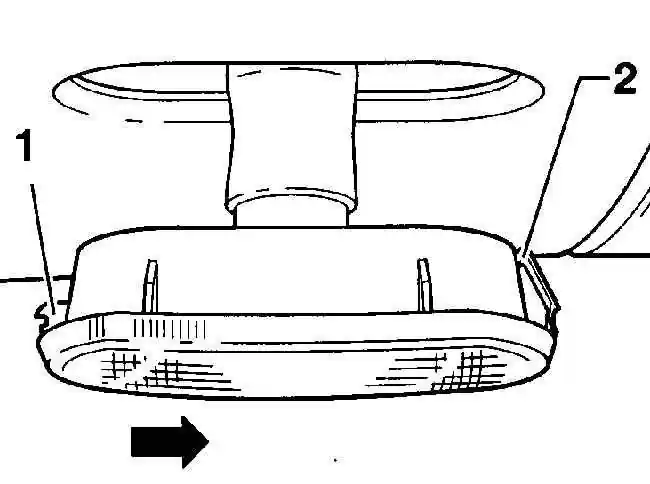

1. Соблюдая осторожность, сдвиньте повторитель поворотов вперед и извлеките его из крыла (1 – фиксирующий язычок, 2 – опора).
2. Извлеките патрон с лампочкой из бокового повторителя поворотов.
3. Извлеките из патрона неисправную лампу и вставьте новую лампу в патрон.
4. Вставьте патрон с лампой в боковой повторитель поворотов до фиксации.
5. Сначала вставьте боковой повторитель поворотов опорой в заднюю часть отверстия кузова и затем надавите на него до полной его фиксации.

ЛАМПОЧКИ ЗАДНИХ ФОНАРЕЙ

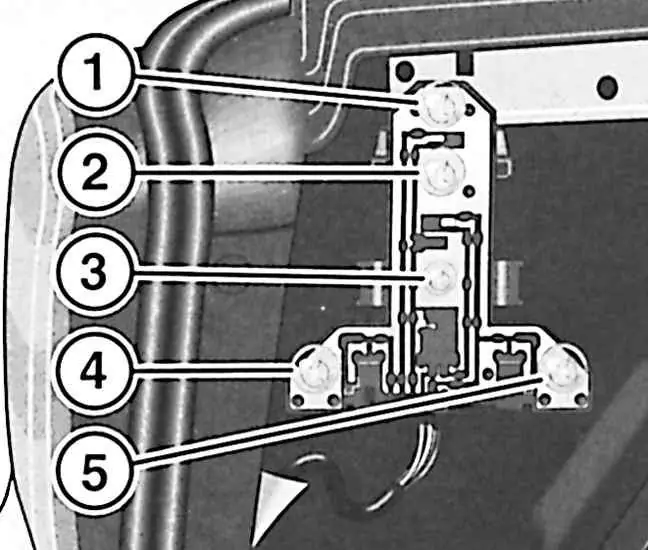

Расположение ламп в заднем фонаре

 1 – лампа стоп-сигнала;

2 – лампа указателя поворотов;

3 – лампа габаритного освещения;

4 – лампа противотуманного света   (только с одной  стороны  автомобиля);

5 – лампа заднего хода

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте заднюю дверь.

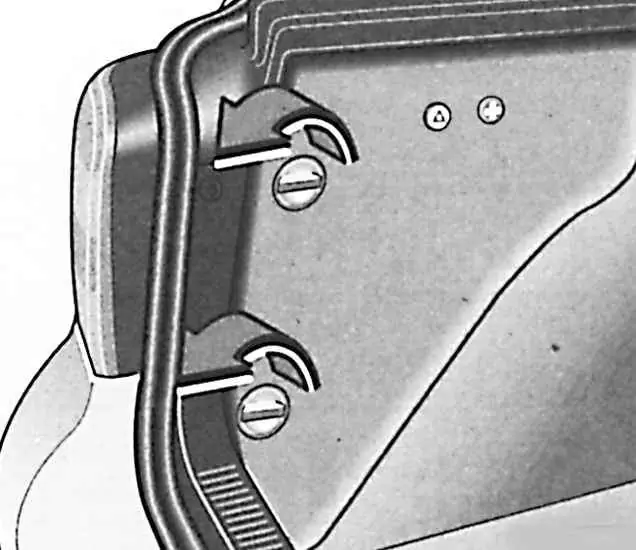

2. Откройте боковую крышку багажника. Для этого поверните оба запора против часовой стрелки и откройте крышку.
3. Отсоедините электрический разъем от ламподержателя.

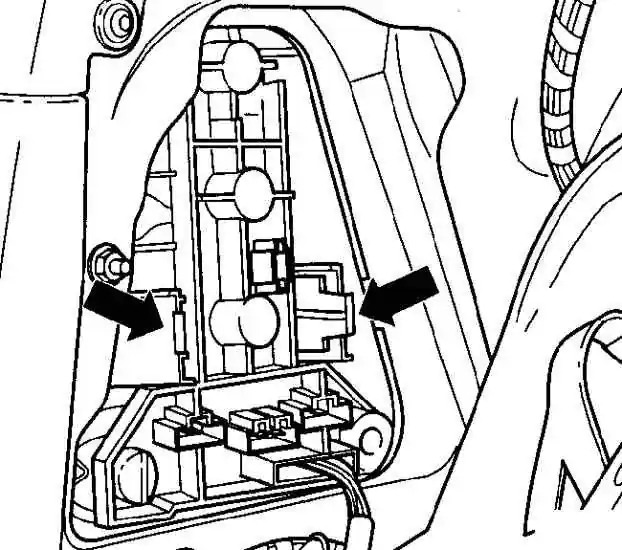

4. Нажмите на оба пружинных зажима в направлении к середине ламподержателя (стрелки) и извлеките ламподержатель.
5. Нажмите и в этом положении поверните против часовой стрелки неисправную лампочку для извлечения ее из патрона ламподержателя.
6. Вставьте новую лампочку в патрон ламподержателя, нажмите и в этом положении поверните по часовой стрелке до фиксации лампочки.
7. Вставьте ламподержатель на место, при этом зажимы автоматически зафиксируют его.
8. Подсоедините электрический разъем к ламподержателю.
9. Закройте боковую крышку багажного отделения.
10. Закройте заднюю дверь.

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

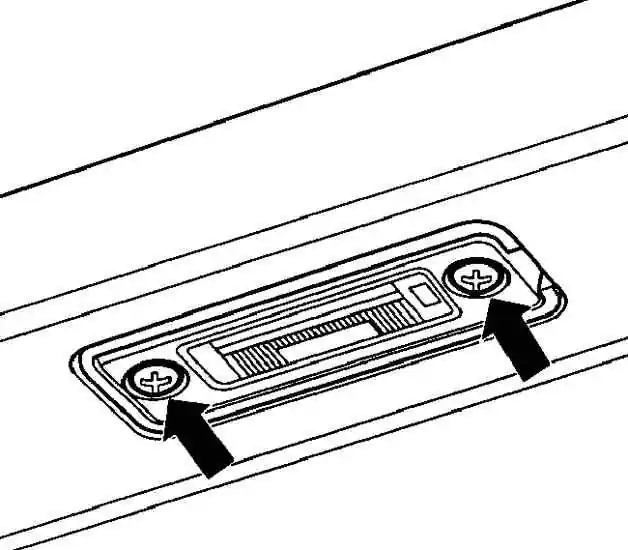

1. Отвинтите винты крепления стекла фонаря и осторожно подденьте стекло.
2. Извлеките неисправную лампу из держателя и вставьте новую лампу.

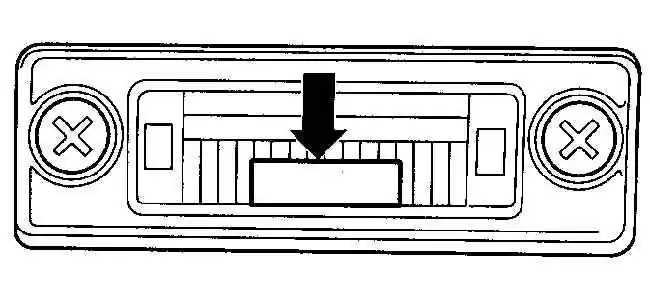

3. Вставьте стекло фонаря в соответствующее отверстие, при этом следите за правильным положением резинового уплотнителя и фонаря. Защитная полоска от ослепления серебряного цвета (указана стрелкой) должна располагаться к передней стороне автомобиля.
4. Осторожно затяните винты крепления стекла фонаря.
