14.24. Радиоприемник

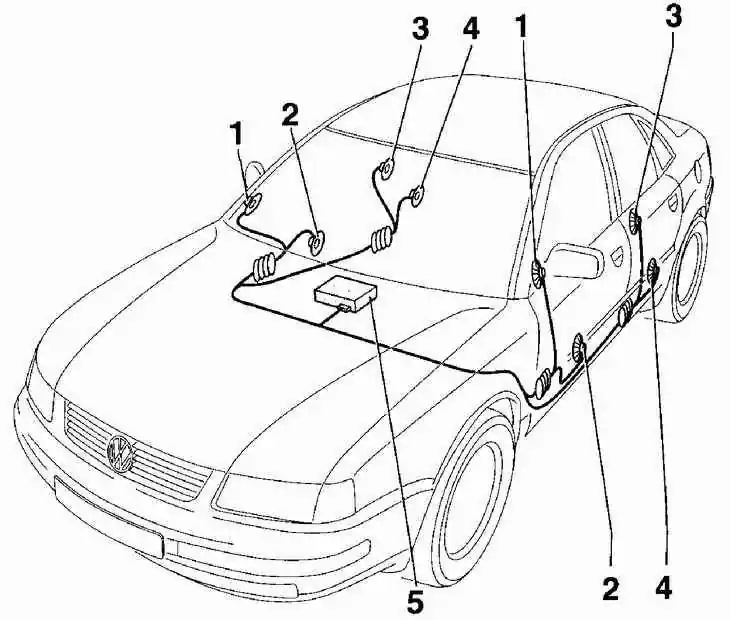

Расположение радиоприемника и громкоговорителей в автомобиле
1 – высокочастотные громкоговорители на передних дверях,
2 – низкочастотные громкоговорители на передних дверях,
3 – высокочастотные громкоговорители на задних дверях,
4 – низкочастотные громкоговорители на задних дверях,
5 – радиоприемник на панели приборов

Установленный на заводе радиоприемник имеет карман, благодаря которому облегчается процесс снятия и установки радиоприемника. Для снятия радиоприемника необходимо использовать два специальных ключа.

Снятие

Специальный ключ, используемый для снятия радиоприемника с автомобиля

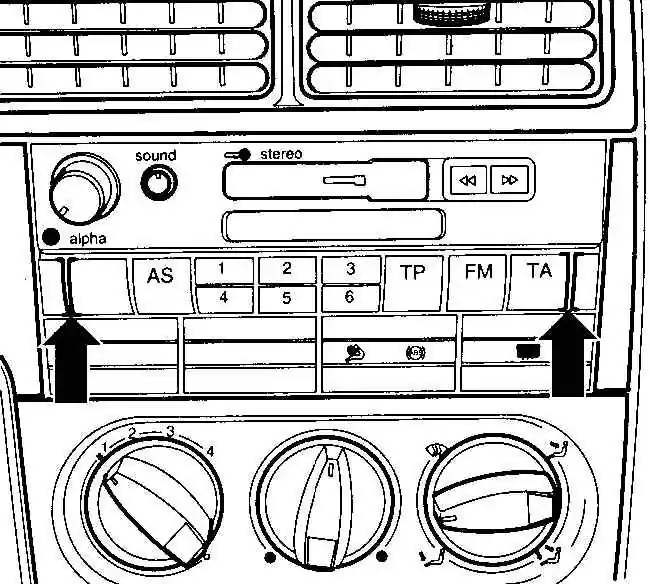

Расположение узких щелей для установки специальных ключей при извлечении радиоприемника

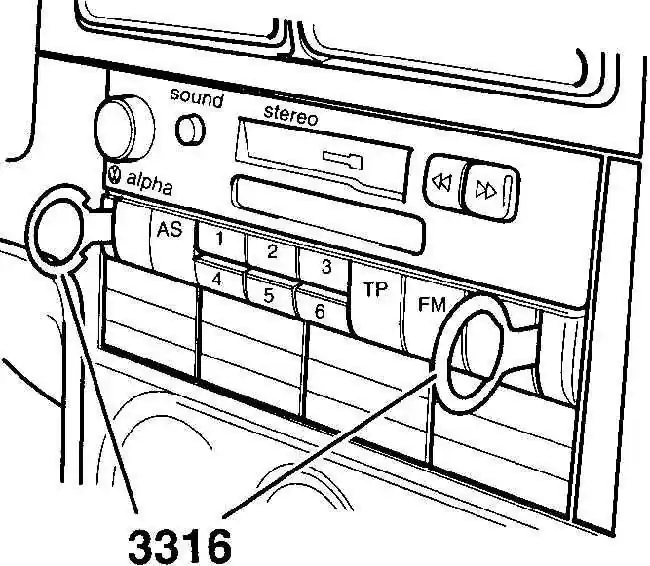

Использование специальных ключей для извлечения радиоприемника из гнезда в панели приборов


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание.
2. Снимите провод массы с аккумулятора.
Предупреждение

При снятии провода массы с аккумулятора стирается содержимое ячеек памяти электронных блоков управления и радиоприемника.

3. В качестве стандартного оборудования на автомобиль устанавливается радиоприемник, имеющие кодируемое устройство против кражи, которое выполнено на базе микропроцессора. После отключения радиоприемника от электрической сети автомобиля (снятие аккумуляторной батареи, снятие радиоприемника или первоначальная установка радиоприемника) необходимо ввести код безопасности. Радиоприемник сможет быть включен только после ввода правильного кода.
4. Перед снятием провода массы с аккумулятора проверьте, имеется ли у вас код радиоприемника. При отсутствии кода безопасности ввести в эксплуатацию радиоприемник можно только на специализированной станции Фольксваген. Индивидуальный код безопасности радиоприемника имеется в технической документации, прикладываемой к автомобилю при продаже.
5. Для снятия радиоприемника необходимо использовать два специальных ключа 3316, см. рис. Специальный ключ, используемый для снятия радиоприемника с автомобиля.
6. Вставьте два ключа в узкие щели, расположенные с двух сторон радиоприемника до фиксации ключей, см. рис. Расположение узких щелей для установки специальных ключей при извлечении радиоприемника.
7. За головки ключей извлеките радиоприемник из гнезда (см. рис. Использование специальных ключей для извлечения радиоприемника из гнезда в панели приборов). При извлечении не перекашивайте радиоприемник и не тяните его в сторону.
8. Снимите специальные ключи, для чего отожмите вниз боковые фиксаторы радиоприемника.
9. Отсоедините от радиоприемника электрические разъемы громкоговорителей и антенны, а также многоконтактный разъем подачи напряжения к радиоприемнику. Если для подсоединения используются не многоконтактные разъемы, перед отсоединением разъемов промаркируйте их.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоедините электрические разъемы к задней части радиоприемника.
2. Вставьте радиоприемник в гнездо панели приборов до защелкивания пружинных фиксаторов.
3. Подсоедините провод массы к аккумулятору.

4. После установки радиоприемника введите код безопасности. На радиоприемниках с кодом безопасности на передней клавише имеется красная эмблема в виде ключа. Индивидуальный код безопасности радиоприемника имеется в технической документации, прикладываемой к автомобилю при продаже. Храните запись индивидуального кода в безопасном месте и никогда не держите его в автомобиле.

5. Введите код безопасности радиоприемника следующим образом.
6. Включите радиоприемник.
7. Одновременно нажмите на клавиши TR и ТА до появления индикации 1000, затем отпустите клавиши.
8. Введите код безопасности, используя клавиши выбора станций с 1 по 4. Клавиша 1 определяет первый номер кода, клавиша 2 – второй номер кода и т. д.
9. Снова одновременно нажмите клавиши TR и ТА до появления индикации SAVE, затем отпустите клавиши. Теперь приемник введен в эксплуатацию, а на дисплее высвечивается частота принимаемой радиостанции. Если код безопасности был правильно введен в радиоприемник, то после извлечения ключа из замка зажигания должен мигать светодиод, расположенный рядом с надписью названия радиоприемника.
Предупреждение

Если в радиоприемник был неправильно введен код безопасности, надпись SAVE сначала замигает, а потом загорится постоянно. После этого можно только один раз повторить процесс ввода кода безопасности. При повторном неправильном вводе кода безопасности радиоприемник будет заблокирован и в течение часа его невозможно будет ввести в эксплуатацию. Через час, в течение которого радиоприемник должен быть включен, повторите ввод кода безопасности.
