10.15. Приборы управления

Указательные приборы

Приборы управления могут быть сняты вперед после снятия козырька без щитка приборов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить кабель массы (-) от аккумуляторной батареи.
Предупреждение

При этом из памяти радиоприемника стирается противоугонный код. Аккумуляторную батарею отсоединять только при выключенном зажигании. В противном случае выйдет из строя блок управления системой впрыска.
2. Снять козырек приборов (см. подраздел 10.19.8.1).

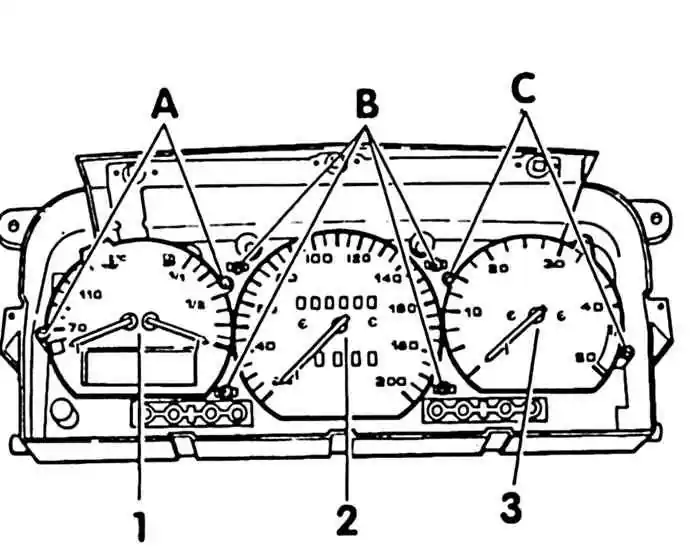

3. Приборы (1) и (3) просто вставлены и вынимаются из щитка вперед.
4. Если необходимо снять спидометр (2), снять валик спидометра за щитком приборов, сдавив при этом по бокам пластмассовое сцепление. Вывинтить винты (В) и вынуть спидометр.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить приборы, смотреть, чтобы штекеры на обратной стороне приборов точно вошли в штекерные контакты печатной платы.
2. Привинтить спидометр, подсоединить валик спидометра.
3. Установить козырек приборов.
4. Подсоединить кабель массы (-) к аккумуляторной батарее.
Предупреждение

Аккумуляторную батарею подсоединять только при выключенном зажигании, в противном случае возможен выход из строя блока управления системой впрыска.
5. Установить время на часах.
6. Ввести в радиоприемник противоугонный код.
