10.18.1. Снятие и установка стартера

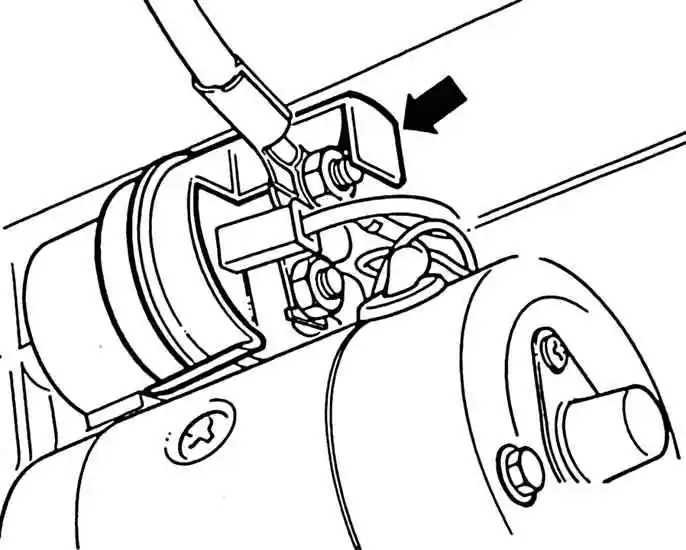

Защита ( ) кабеля от аккумуляторной батареи к стартеру

 Стрелкой указана защита кабеля.

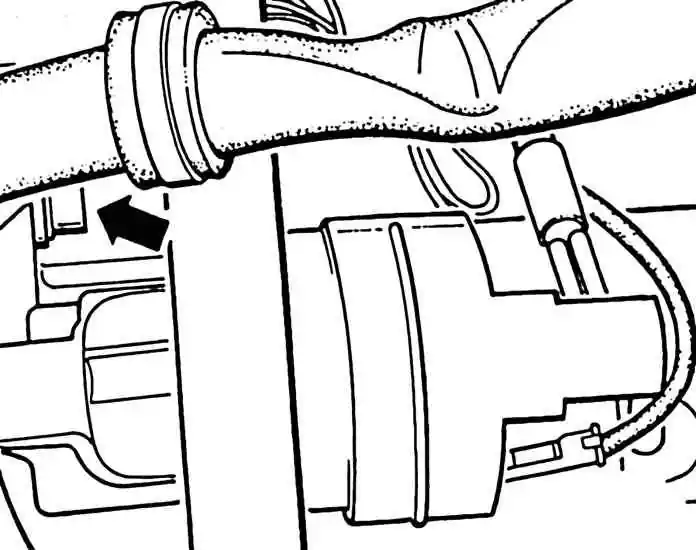

Крепление жгута проводов стартера

 Крепление жгута проводов стартера указано стрелкой.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключить зажигание.
2. Отсоединить кабель массы (-) от аккумуляторной батареи.
Предупреждение

При отсоединении аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи записать радиокод. Без ввода защитного кода, радиоприемник, после подсоединения аккумуляторной батареи, работать не будет.
3. Установить машину на подставки.

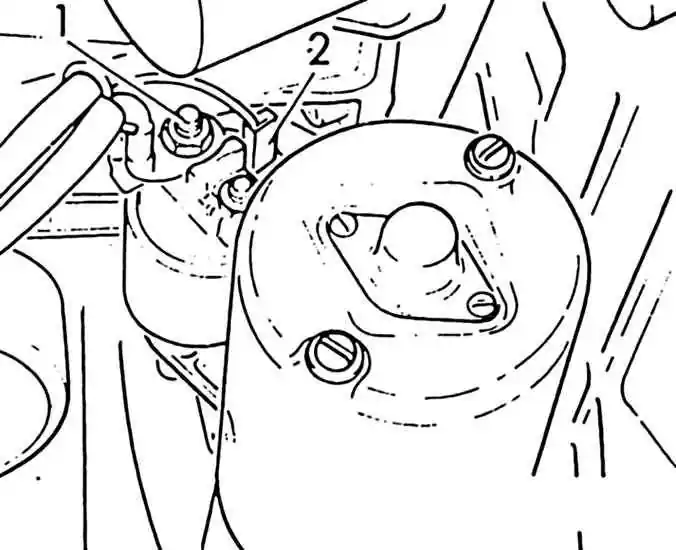

4. Отвинтить от клеммы 30 провод (1) аккумуляторной батареи – стартер и стартер – генератор. Отсоединить клемму 50 (2) к замку зажигания.

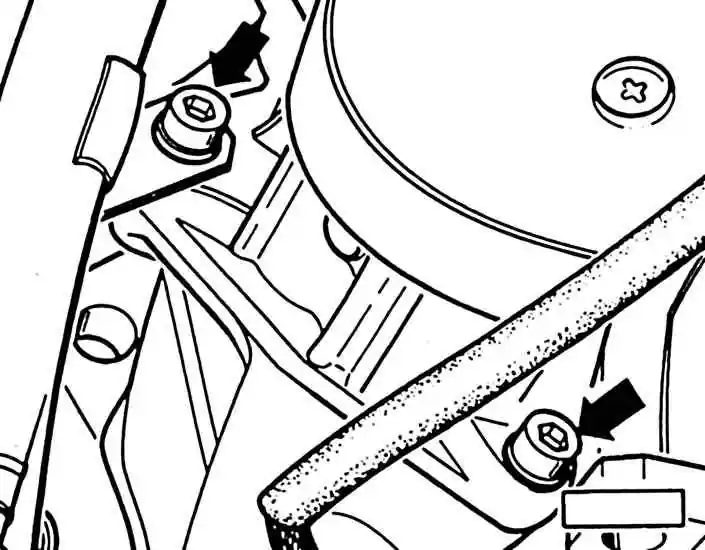

5. Отвинтить от коробки передач винты крепления стартера (указаны стрелками). Для этого необходим специальный ключ.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить стартер, затянуть 3 винта моментом 20 Н·м, но не очень сильно.
2. Привинтить провод к клемме 30 моментом 15 Н·м.
3. Подсоединить кабель к клемме 50.
4. Надеть пластмассовую крышку.
5. Подсоединить кабель массы (-) к аккумуляторной батарее.
Предупреждение

Аккумуляторную батарею подсоединять только при выключенном зажигании, в противном случае возможен выход из строя блока управления системой впрыска.
6. Установить время на часах.
7. Ввести в радиоприемник противоугонный код.
