10.10. Снятие, установка и регулировка выключателя стоп-сигнала

Выключатель стоп-сигнала находится на опоре педали. При воздействии на педаль выключатель включает стоп-сигнал. Кроме того, выключатель стоп-сигнала служит в качестве датчика для прибора управления ABS/EDS, сообщая ему, что было произведено торможение. Поэтому его надежная работа и регулировка имеют большое значение.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку в районе ног водителя, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
2. Расстыкуйте разъем выключателя стоп-сигнала.

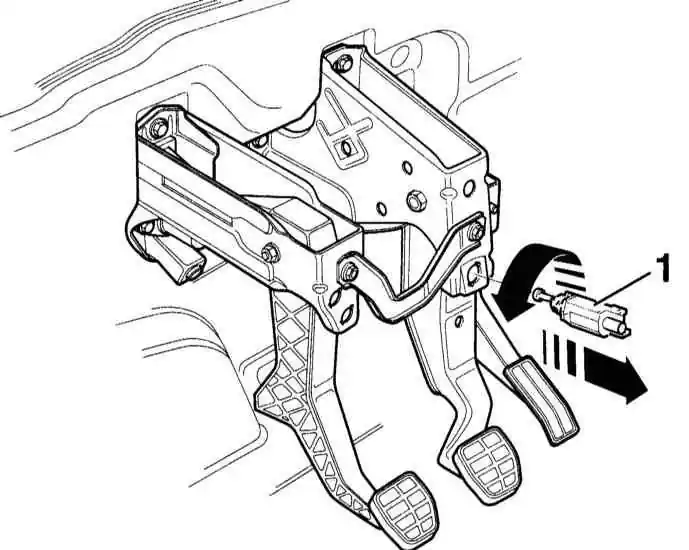

3. Поверните выключатель стоп-сигнала -1- на 90° влево и выньте.

РЕГУЛИРОВКА

ВНИМАНИЕ

Для регулировки выключателя его необходимо предварительно вынуть.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью выньте шток выключателя.
2. Нажмите педаль тормоза рукой вниз насколько это возможно, вставьте выключатель в опору педали и закрепите, повернув на угол 90° вправо.
3. Отпустите педаль. Толкатель устанавливается автоматически.
4. Состыкуйте разъем выключателя стоп-сигнала.
5. Проверьте с помощью ассистента действие стоп-сигнала. Уже при незначительном нажатии на педаль стоп-сигнал должен загореться.
6. Установите крышку в районе ног водителя.
