10.11. Снятие и установка рычага и троса стояночного тормоза

Рычаг стояночного тормоза с элементами крепления
1 – рычаг стояночного тормоза
Перед снятием снимите центральную консоль.
2 – стопорная шайба
3 – облицовка рычага стояночного тормоза. Снимается вперед
4 – гайка, 25 Н•м
5 – переходник. Для автомобилей с центральным подлокотником
6 – тяга		7 – уравнитель
8 – регулировочная гайка
9 – палец опоры
10 – трос стояночного тормоза
11 – выключатель контроля стояночного тормоза

СНЯТИЕ ТРОСА

Автомобили с передним приводом

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите заднюю центральную консоль, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
2. Отпустите стояночный тормоз.

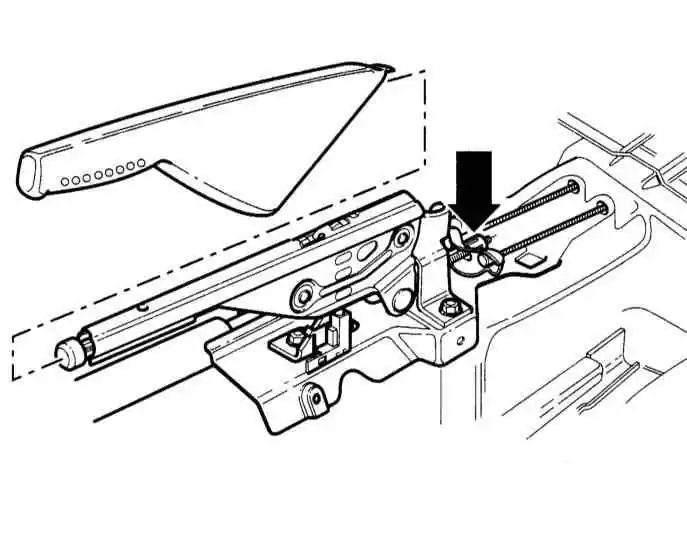

3. Отверните регулировочную гайку так, чтобы трос можно было снять с уравнителя. Отсоедините трос стояночного тормоза.
4. Отсоедините трос стояночного тормоза у суппорта, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.
5. Маркируйте краской положение задних колес относительно ступиц. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите заднюю часть автомобиля, поставьте ее на подставки и снимите задние колеса.

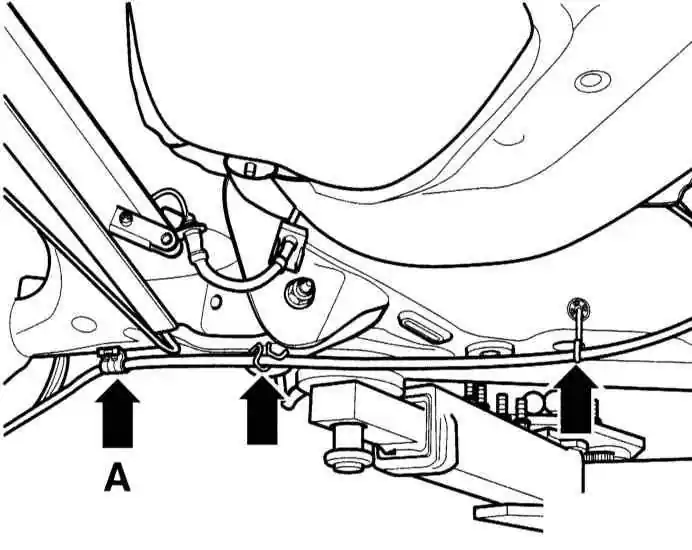

6. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей.
7. Отсоедините трос из держателя (А) у балки задней подвески и снимите с держателей

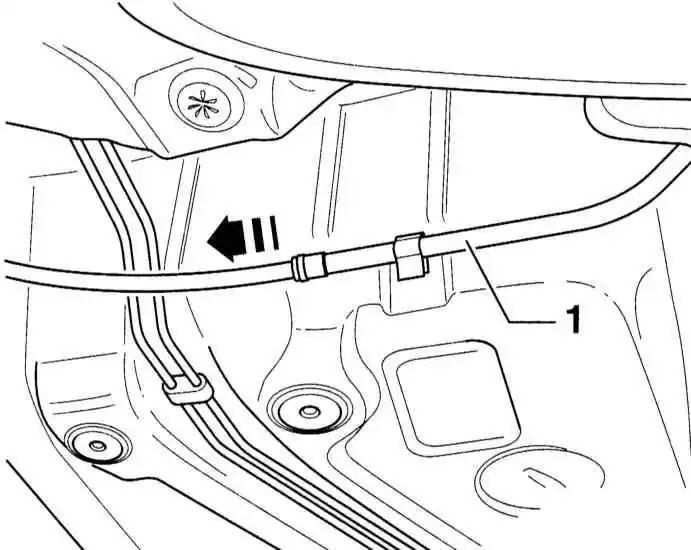

8. Выньте трос.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте трос в направляющую трубку.
2. Соедините трос с суппортом, при этом обратитесь к подразделу Снятие и установка дисковых тормозных механизмов задних колес.
3. Закрепите трос в держателе (А) на балке задней подвески. Зажимное кольцо у троса должно лежать в центре зажима.
4. Закрепите трос в держателях у балки задней подвески.
5. Закрепите трос на рычаге стояночного тормоза и немного затяните регулировочную гайку.
6. Отрегулируйте стояночный тормоз, при этом обратитесь к подразделу Регулировка стояночного тормоза.
7. Установите заднюю часть центральной консоли, при этом обратитесь к подразделу Снятие и установка центральной консоли.
