13.5.26. Снятие и установка замка двери задка (Универсал)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь и снимите облицовку, обратитесь к соответствующему Разделу.

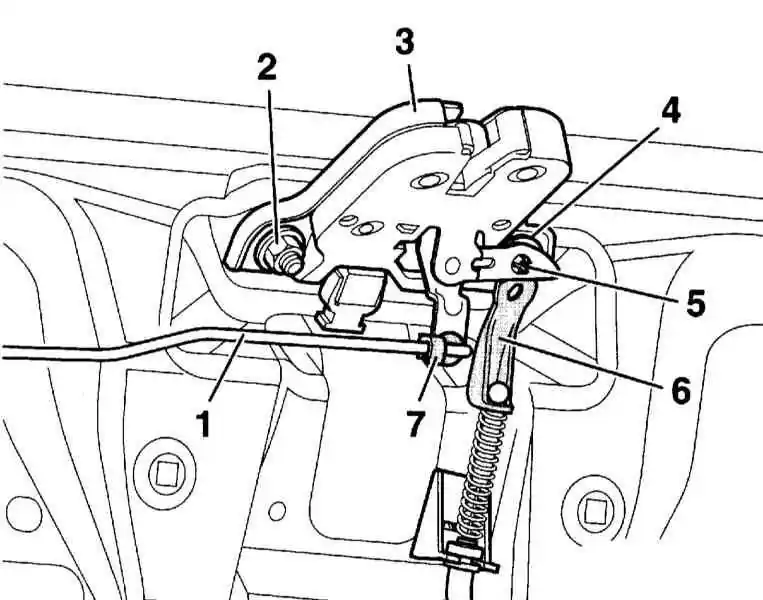

  1. Выдавите зажим (5) и отсоедините от замка трос.
  1. Наклоните втулку (7) вправо и отсоедините приводную штангу (1).
  1. Выверните 2 гайки (2) и (4) и снимите замок (3) с двери задка.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию. При этом затяните гайки моментом 21Нм.

Дверь задка: Электродвигатель единого замка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Откройте дверь задка и снимите облицовку двери, обратитесь к Разделу Снятие и установка облицовки двери задка (Универсал).

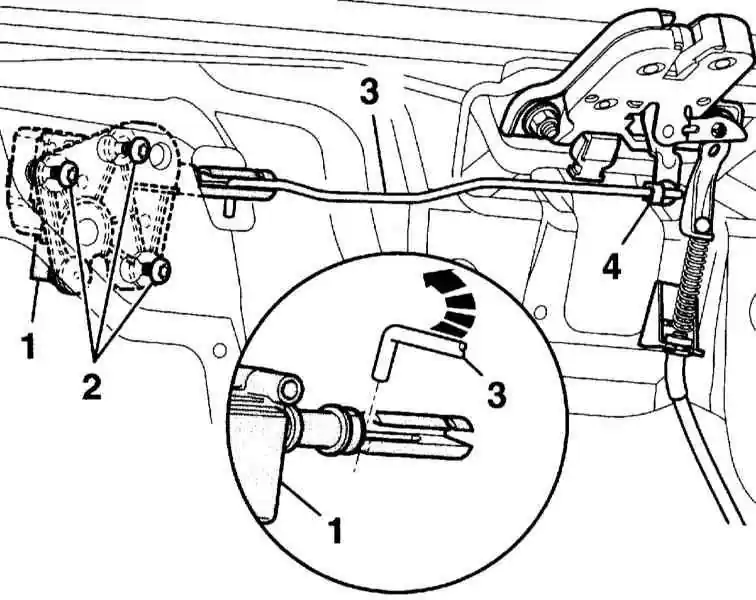

  1. Отсоедините приводную штангу (3) у шарнирной втулки (4).
  1. Отсоедините приводную штангу (3) у электродвигателя (1) (стрелка).
  1. Ослабьте 3 винта крепления электродвигателя (2) и снимите электродвигатель.
  1. Рассоедините разъём электродвигателя.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.
  2. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
